Układ sieci TT - Jak dobrać uziom i RCD, by uniknąć błędów?

Układ sieci TT to rozwiązanie, w którym część dostępna instalacji jest uziemiana lokalnie, a punkt neutralny źródła ma własne odniesienie do ziemi. W praktyce przekłada się to na inne zasady ochrony niż w popularnym układzie TN: większą rolę odgrywa tu uziom, dobór wyłącznika różnicowoprądowego i kontrola rezystancji połączeń ochronnych. Poniżej wyjaśniam, jak to działa, kiedy ma sens i jakie błędy widzę najczęściej przy instalacjach z urządzeniami pracującymi w wilgotnych pomieszczeniach, takich jak pralnie.

Jak odczytać oznaczenie TT i co mówi o instalacji

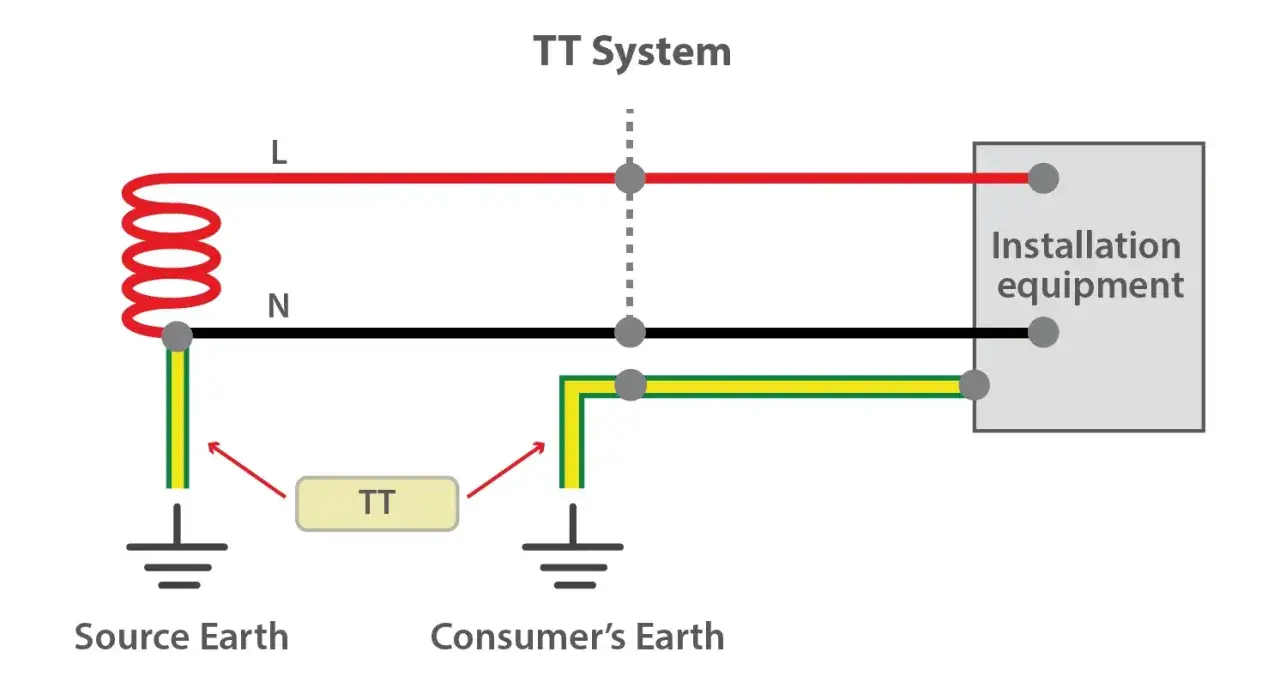

W oznaczeniu TT pierwsze T mówi, że punkt zasilania jest uziemiony, zwykle po stronie transformatora. Drugie T oznacza, że dostępne metalowe części odbiorników także są połączone z ziemią, ale przez lokalny uziom instalacji, a nie przez wspólny przewód ochronny z sieci zasilającej. To najważniejsza różnica, bo od razu wyjaśnia, dlaczego w TT tak duże znaczenie ma jakość własnego uziemienia.

W praktyce oznacza to, że ciągłość przewodu PE, połączeń wyrównawczych i rezystancja uziomu nie są dodatkiem do projektu, tylko jego rdzeniem. Jeśli ten fundament jest słaby, reszta zabezpieczeń pracuje mniej pewnie.

Ja patrzę na ten układ jak na system, który wymaga większej dyscypliny niż wiele instalacji TN. Nie ma tu miejsca na „jakoś to będzie”, bo właśnie od jakości lokalnego uziemienia zależy, jak szybko i jak skutecznie zadziała ochrona przy uszkodzeniu.

Gdzie taki układ ma sens w praktyce

Najczęściej patrzę na TT tam, gdzie obiekt ma własny uziom i chce się odseparować od tego, jak zachowuje się sieć dystrybucyjna. Dobrze pasuje do niewielkich budynków gospodarczych, wolnostojących obiektów technicznych, warsztatów, kontenerów, a także do pomieszczeń o podwyższonej wilgotności. W pralni czy suszarni to ma znaczenie podwójne: metalowe obudowy, częste dotykanie urządzeń i wilgoć skracają margines błędu.

• W małym obiekcie łatwiej kontrolować własny uziom niż polegać na parametrach całej sieci.
• W strefach wilgotnych od razu rośnie rola połączeń wyrównawczych i RCD.
• Przy sprzęcie z elektroniką i napędami trzeba myśleć o typie wyłącznika różnicowoprądowego, nie tylko o jego prądzie znamionowym.

TT nie jest „lepsze” z definicji, ale bywa bardzo rozsądne tam, gdzie projektant chce mieć pełną kontrolę nad ochroną przy uszkodzeniu. To prowadzi wprost do pytania, jak dokładnie ta ochrona działa.

Jak działa ochrona przeciwporażeniowa w TT

Dlaczego sam bezpiecznik to za mało

Przy uszkodzeniu izolacji prąd zwarciowy do ziemi może być zbyt mały, aby wyzwolić zabezpieczenie nadprądowe w wymaganym czasie. Właśnie dlatego w TT RCD nie jest dodatkiem, tylko podstawowym elementem ochrony.

Jak czytam warunek projektowy

Jak podaje Schneider Electric, trzeba spełnić zależność R_A × I_a ≤ 50 V. R_A to suma rezystancji uziomu i przewodu ochronnego do części dostępnych, a I_a to prąd powodujący samoczynne zadziałanie zabezpieczenia. Dla RCD jest to prąd różnicowy znamionowy IΔn. Z czystej matematyki wynika więc, że przy 30 mA granica teoretyczna jest wysoka, ale w projekcie nie traktuję jej jako celu. Chodzi o zapas bezpieczeństwa, a nie o to, by „zmieścić się na papierze”.

Przeczytaj również: Podłączenie gniazdka - Jak rozpoznać L, N, PE i uniknąć błędów?

Jakie RCD ma sens w praktyce

Hager zwraca uwagę, że w układach TN i TT stosuje się RCD o IΔn ≤ 300 mA jako ochronę przeciwpożarową, a 30 mA jako ochronę uzupełniającą przed porażeniem. W obwodach z pralkami, zmywarkami, LED-ami czy elektroniką zwykle zaczynam od typu A, bo typ AC widzi tylko czysty przebieg sinusoidalny. Jeśli w obwodzie pojawia się falownik, prostownik albo inny bardziej złożony napęd, sprawdzam dokumentację urządzenia pod kątem typu F lub B.

To właśnie tutaj najczęściej wychodzi różnica między instalacją „działającą” a instalacją naprawdę dobrze zaprojektowaną. Następny krok to porównanie TT z pozostałymi układami, bo dopiero wtedy widać, skąd biorą się te różnice.

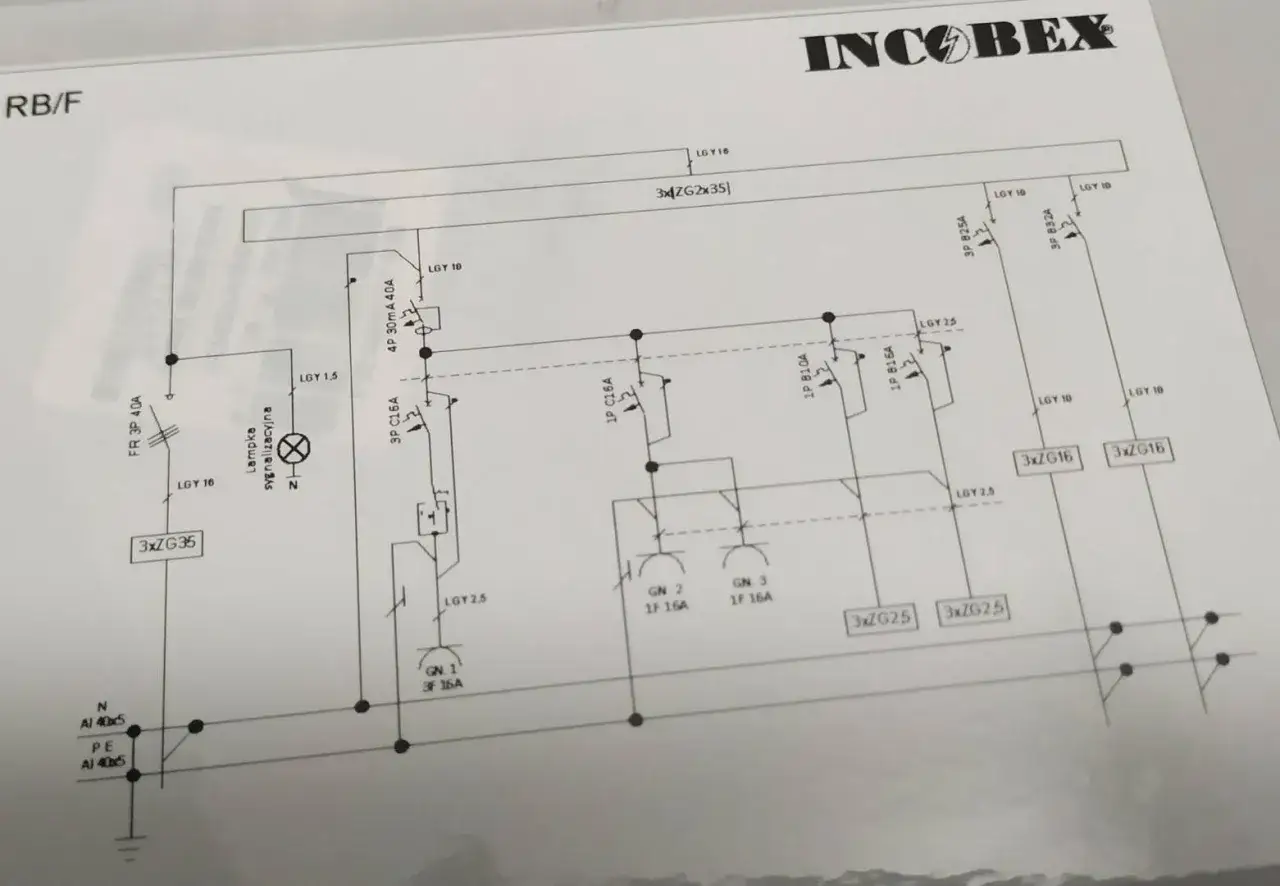

Jak TT wypada na tle TN i IT

Najprościej patrzę na to tak: w TT ochrona opiera się na lokalnym uziomie odbiorcy, w TN na przewodzie ochronnym prowadzonym z sieci, a w IT na izolacji od ziemi lub połączeniu przez dużą impedancję. To nie jest tylko akademicki podział. Każdy z tych układów inaczej zachowuje się przy pierwszym uszkodzeniu i inaczej wymaga podejścia do zabezpieczeń.

W praktyce wybór nie sprowadza się do hasła „lepsze albo gorsze”. Liczy się źródło zasilania, sposób prowadzenia instalacji, poziom wilgoci, rodzaj odbiorników i to, czy instalacja będzie się rozwijać. Dla obiektu z dużą ilością elektroniki, pomp i napędów ta decyzja ma realne konsekwencje eksploatacyjne.

To prowadzi do rzeczy mniej efektownej, ale najważniejszej: do typowych błędów, które potrafią zniszczyć skuteczność całego układu.

Najczęstsze błędy, które osłabiają ochronę

• Zbyt słaby uziom - jeśli rezystancja uziemienia jest za wysoka albo połączenia są skorodowane, cały układ traci margines bezpieczeństwa.
• Dobór typu AC „z przyzwyczajenia” - w nowoczesnych obwodach z elektroniką, pralkami i zasilaczami impulsowymi może to skończyć się brakiem zadziałania albo fałszywymi wyłączeniami.
• Brak selektywności - jedno zwarcie w małym obwodzie nie powinno odcinać całej pralni czy warsztatu. Tu pomaga kaskadowanie zabezpieczeń i RCD selektywne typu S.
• Pomijanie połączeń wyrównawczych - w łazienkach, pralniach i pomieszczeniach gospodarczych łączenie metalowych elementów ma bardzo praktyczne znaczenie.
• Liczenie wyłącznie na pomiar przy odbiorze - instalacja starzeje się, a wilgoć, drgania i korozja zmieniają parametry szybciej, niż wielu inwestorów zakłada.

Najwięcej problemów widzę tam, gdzie ktoś zrobił „jakiś” uziom, dobrał „jakiś” różnicowy i uznał sprawę za zamkniętą. W TT nie ma miejsca na półśrodki, bo to układ bardzo czuły na jakość wykonania. Dlatego przed uruchomieniem biorę pod lupę kilka konkretnych punktów.

Co sprawdzam przed uruchomieniem instalacji w domu, pralni albo małej firmie

1. Potwierdzam układ z dokumentacji - nie zgaduję po kolorach przewodów, tylko sprawdzam schemat i oznaczenia.
2. Mierzę rezystancję uziomu - to baza, bez której nie da się uczciwie ocenić ochrony.
3. Sprawdzam ciągłość PE i połączeń wyrównawczych - szczególnie w strefach wilgotnych i przy metalowych obudowach urządzeń.
4. Dobieram RCD do obwodu, a nie odwrotnie - 30 mA do ochrony osób, 300 mA tam, gdzie liczy się też ochrona przeciwpożarowa, z uwzględnieniem selektywności.
5. Weryfikuję charakter odbiorników - pralka, suszarka, dozownik chemii, pompa czy falownik mogą wymagać innego typu RCD.
6. Oddzielam obwody o różnym ryzyku - lepiej rozbić instalację na kilka sensownych sekcji niż zrobić jeden wspólny obwód dla wszystkiego.

Przy pomieszczeniach związanych z czystością i higieną, takich jak pralnie, ta kontrola ma jeszcze jedną zaletę: ogranicza przestoje. Jedno niepotrzebne zadziałanie zabezpieczenia w czasie pracy potrafi zatrzymać całą obsługę na godziny, a czasem na dłużej.

Co warto zapamiętać, zanim ocenisz własną instalację

Jeśli miałbym zostawić tylko jedną myśl, byłaby prosta: w TT wygrywa nie „mocniejsze” zabezpieczenie, tylko dobrze zrobiony uziom, przemyślany podział obwodów i właściwie dobrany RCD. To układ, który nagradza staranne wykonanie i szybko obnaża niedociągnięcia.
