Układ TN-C - Jak bezpiecznie modernizować starą instalację?

Układ TN-C to starszy, ale wciąż realnie spotykany sposób prowadzenia zasilania, w którym przewód neutralny i ochronny są połączone w jeden przewód PEN. Dla użytkownika oznacza to prostszą sieć, ale też większą zależność bezpieczeństwa od ciągłości jednego toru i jakości połączeń. Poniżej wyjaśniam, jak ten układ działa, czym różni się od TN-C-S i TN-S oraz co zrobić, gdy modernizujesz instalację w mieszkaniu, pralni albo łazience.

Jak działa układ TN-C i przewód PEN

W tym układzie nie ma osobnego przewodu ochronnego PE w całej instalacji. Jest jeden przewód PEN, który wykonuje dwie role naraz: wraca nim prąd roboczy z odbiorników i jednocześnie ma on funkcję ochronną, bo jest połączony z metalowymi częściami urządzeń. To właśnie ta podwójna rola jest sednem całego tematu.

Ja patrzę na TN-C jako na kompromis: prostszy i tańszy dla sieci, ale mniej wygodny oraz mniej elastyczny po stronie odbiorcy. Jeśli PEN jest ciągły i poprawnie wykonany, układ działa. Jeśli pojawi się luźny zacisk, korozja albo przerwa, problem nie kończy się na „braku uziemienia” - może pojawić się napięcie na obudowach urządzeń. W starszych instalacjach spotyka się jeszcze tzw. zerowanie, czyli mostkowanie bolca z przewodem PEN w gnieździe, ale traktuję to wyłącznie jako rozwiązanie historyczne, a nie pełnowartościowy odpowiednik nowoczesnego PE.

Najprościej mówiąc: w TN-C jeden przewód robi dwie roboty. To oszczędza żyły i upraszcza zasilanie, ale właśnie dlatego ciągłość tego przewodu jest tak krytyczna. To prowadzi prosto do porównania z innymi układami, bo dopiero ono pokazuje, gdzie leży praktyczna różnica.

Gdzie spotyka się go dziś i czym różni się od innych układów

Najwięcej zamieszania bierze się stąd, że TN-C, TN-C-S i TN-S bywają wrzucane do jednego worka. Ja rozdzielam je jednym pytaniem: czy przewód ochronny jest osobny od początku, czy powstaje dopiero po rozdziale PEN? Od odpowiedzi zależy sposób ochrony, dobór aparatury i zakres bezpiecznej modernizacji.

W praktyce domowej najczęściej spotkasz TN-C w starszych częściach budynku, TN-C-S po modernizacji i TN-S w nowych obwodach. Najważniejsza różnica nie polega na nazwie, tylko na tym, czy instalacja odbiorcza ma już osobny przewód ochronny. Gdy go nie ma, zaczynają się ograniczenia, które szczególnie widać przy nowoczesnym sprzęcie AGD i ochronie różnicowoprądowej.

To właśnie od tych ograniczeń zależy, czy dany układ można jeszcze tolerować, czy trzeba go traktować jako etap przejściowy. I tu dochodzimy do praktyki, czyli do realnego ryzyka w domu i w pralni.

Dlaczego ten układ wymaga ostrożności przy sprzętach domowych

W pralni, łazience czy kuchni TN-C bywa szczególnie niewygodny, bo łączy się tam wilgoć, metalowe obudowy i duża liczba urządzeń. Jeden słaby punkt w PEN może przenieść napięcie na obudowę pralki, zmywarki albo bojlera. Nie musi dojść do awarii od razu, ale kiedy do niej dochodzi, skutki są dużo poważniejsze niż w suchym pokoju z lampą i jedną listwą zasilającą.

• Przerwa w PEN może podnieść potencjał metalowych obudów, a wtedy problem pojawia się na wszystkich urządzeniach podłączonych do tej samej części instalacji.
• Wyłącznik różnicowoprądowy nie rozwiązuje problemu w samym TN-C, bo w takim układzie nie działa tak, jak powinien działać w instalacji z rozdzielonym PE i N.
• Mostkowanie bolca w gniazdku nie tworzy nowoczesnego systemu ochrony, tylko utrzymuje stary kompromis, który ma swoje ograniczenia.
• Każde luźne połączenie PEN jest bardziej niebezpieczne niż zwykły brak „dodatkowego uziemienia”, bo ten przewód przenosi również prąd roboczy.

W sprzętach takich jak pralka czy suszarka dochodzi jeszcze jedna rzecz: użytkownik często stoi na podłodze, która bywa wilgotna, i dotyka metalowych elementów urządzenia, drzwi albo obudowy. W takiej sytuacji nawet pozornie drobny błąd instalacyjny staje się odczuwalny szybciej niż w salonie czy sypialni. Dlatego przy modernizacji nie pytam najpierw, czy „da się to jakoś podłączyć”, tylko gdzie kończy się stary układ, a gdzie zaczyna bezpieczna przebudowa.

To prowadzi do najważniejszej części praktycznej: jak podejść do modernizacji bez tworzenia prowizorki, która wygląda poprawnie, ale technicznie nie jest poprawna.

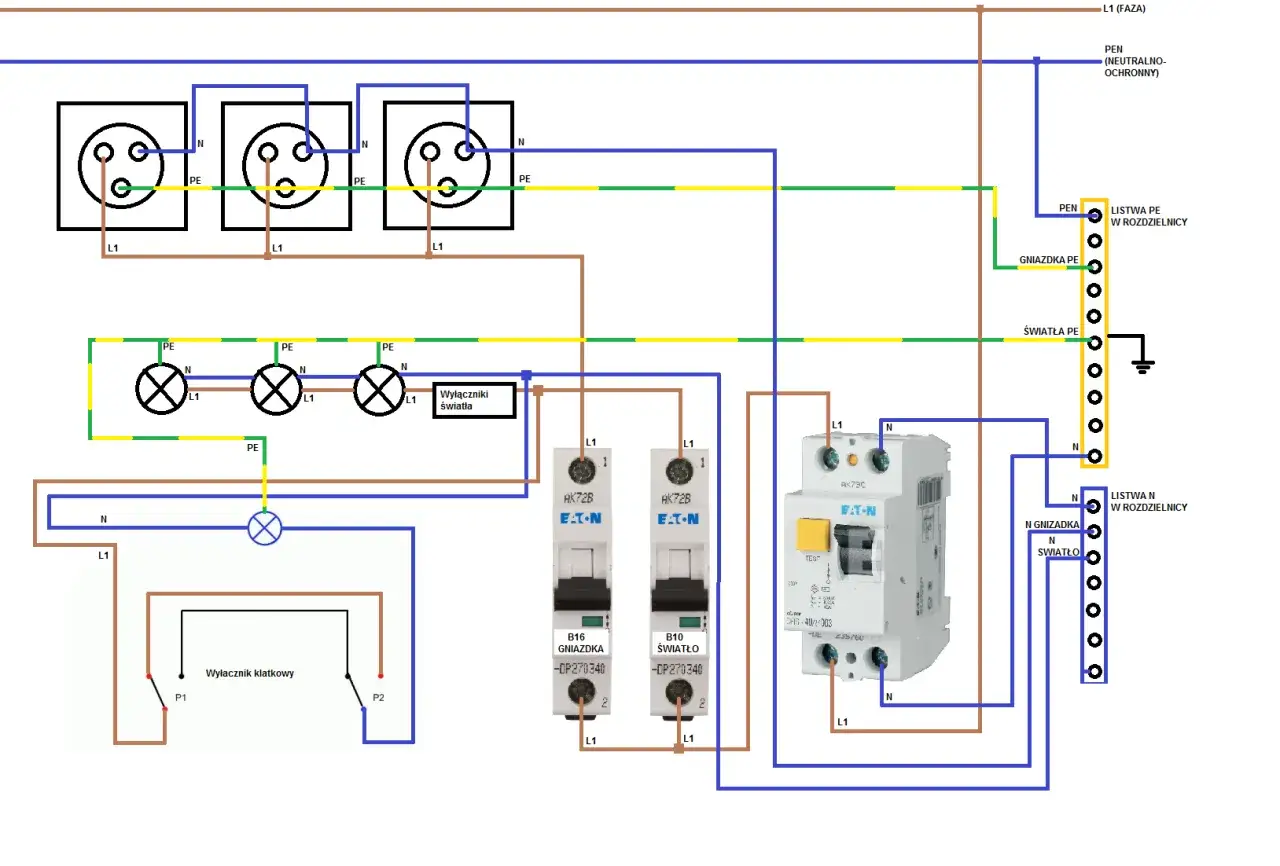

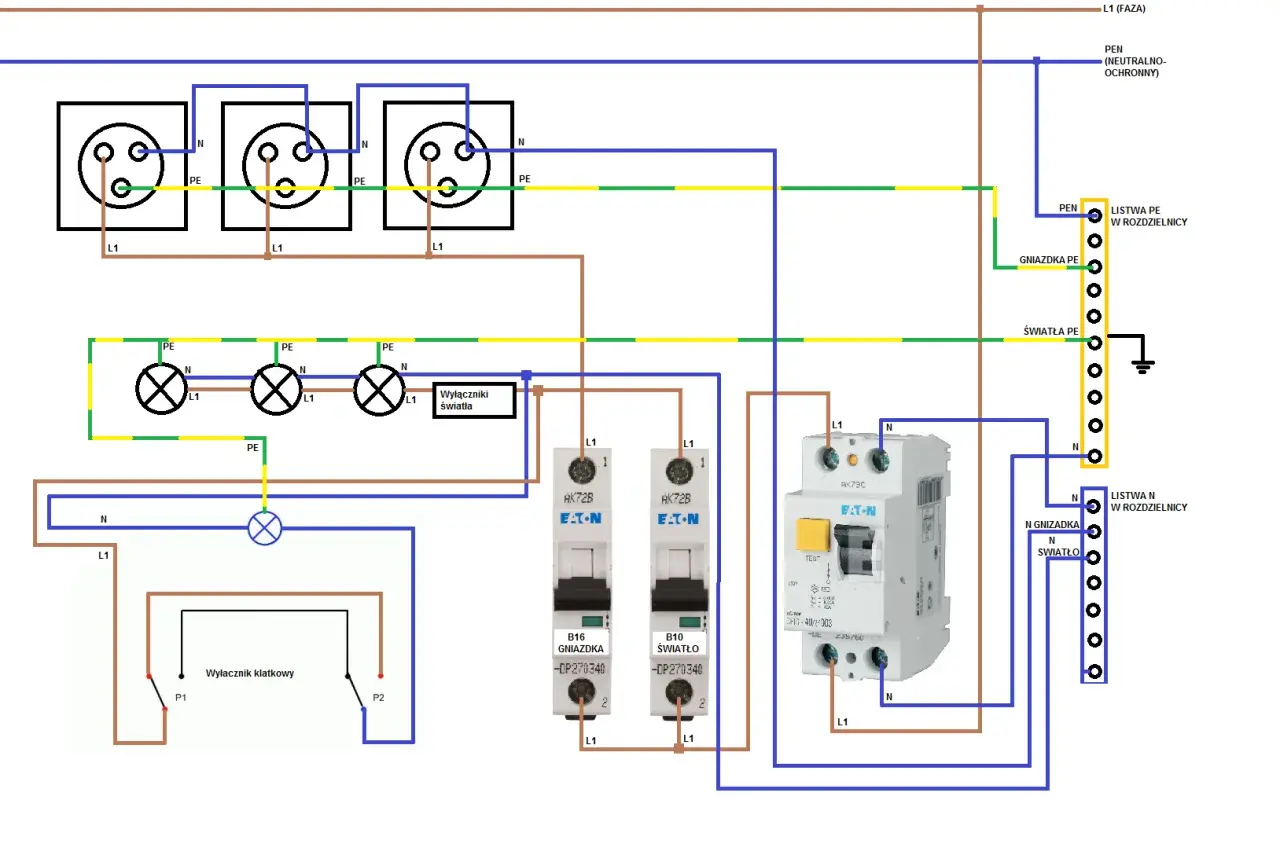

Jak bezpiecznie modernizować starą instalację

1. Ustal układ zasilania i sprawdź, gdzie naprawdę biegnie PEN.
2. Zweryfikuj przekrój przewodu, zanim w ogóle pomyślisz o rozdziale.
3. Rozdziel PEN tylko w jednym punkcie, najlepiej w głównej rozdzielnicy.
4. Po rozdziale prowadź osobno PE i N, bez kolejnych mostków między nimi.
5. Dopiero za tym punktem montuj wyłączniki różnicowoprądowe i wykonuj pomiary ochronne.

W praktyce potrzebne są też pomiary, a nie tylko „oględziny”: ciągłość przewodu ochronnego, impedancja pętli zwarcia i test działania RCD. To nie jest robota do zgadywania, bo instalacja może wyglądać porządnie, a i tak nie spełniać wymagań bezpieczeństwa. Jeśli w gnieździe są tylko dwa przewody, sama wymiana osprzętu niczego nie poprawi - zmienia się estetyka, nie układ ochrony.

Po takim remoncie instalacja zwykle staje się spójna: stary odcinek pełni rolę zasilającą, a dalej pracuje już osobny PE i N. I właśnie wtedy można uczciwie ocenić, czy TN-C ma jeszcze sens, czy lepiej planować pełniejsze przejście na nowocześniejszy układ.

Kiedy TN-C ma sens, a kiedy lepiej planować zmianę

TN-C ma sens głównie tam, gdzie mówimy o części sieci zasilającej albo o starej instalacji, której nie da się wymienić od razu. Nie traktuję go jako modelu docelowego dla nowego mieszkania, nowej pralni czy remontowanej łazienki. W praktyce to zwykle etap przejściowy, a nie końcowy.

• Można go tolerować czasowo, gdy modernizacja ma być etapowa, a wymiana całej instalacji nie jest jeszcze możliwa technicznie albo organizacyjnie.
• Warto planować zmianę, gdy wchodzą nowe obwody dla pralki, suszarki, zmywarki albo innych urządzeń z metalową obudową.
• Zmiana staje się pilna, gdy PEN jest stary, zbyt cienki, grzeje się albo w instalacji pojawiają się częste problemy z połączeniami i zabezpieczeniami.
• W pomieszczeniach wilgotnych lepiej od razu myśleć o PE i N prowadzonych osobno oraz o ochronie różnicowoprądowej za punktem rozdziału.

Najrozsądniej jest więc nie walczyć z całym budynkiem naraz, tylko uporządkować instalację tam, gdzie ryzyko jest największe. W mojej ocenie pierwszeństwo mają obwody z AGD, łazienka, pralnia i kuchnia, bo tam stykają się: wilgoć, metal i codzienny kontakt użytkownika z urządzeniem. Jeśli już coś modernizować, to właśnie te miejsca dają największy zwrot w bezpieczeństwie.

Wiele osób pyta nie tyle o teorię, ile o to, co zrobić przy konkretnym sprzęcie i konkretnym gnieździe. Dlatego na koniec zbieram najważniejsze zasady, które najlepiej zapamiętać przed podłączeniem pralki w starej instalacji.

Co zapamiętać przed podłączeniem pralki w starej instalacji

Jeśli mam zostawić tylko kilka praktycznych wniosków, to właśnie te: nie oceniaj bezpieczeństwa po samym wyglądzie gniazdka, nie myl bolca z osobnym przewodem ochronnym i nie zakładaj, że adapter albo listwa zasilająca rozwiąże problem starej instalacji. W pomieszczeniu z pralką liczy się ciągłość ochrony, a nie tylko to, czy urządzenie „się włącza”.

• Nie zakładaj, że gniazdo z bolcem ma osobny PE.
• Nie montuj wyłącznika różnicowoprądowego przed rozdziałem PEN.
• Nie traktuj mostkowania jako docelowego rozwiązania przy nowym remoncie.
• Po modernizacji zawsze zlecaj pomiary ochronne i test działania zabezpieczeń.

Jeśli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: TN-C może działać, ale w modernizowanej instalacji lepiej traktować go jako etap przejściowy, a nie stan docelowy. W pomieszczeniach z pralką, suszarką czy innym sprzętem pracującym przy wodzie ta różnica ma realne znaczenie dla bezpieczeństwa i codziennego komfortu.
