Uziemienie w starej instalacji - Dlaczego sam bolec to za mało?

W starej instalacji elektrycznej najważniejsze nie jest „dokleić bolec”, tylko przywrócić sensowną ochronę przeciwporażeniową: przewód ochronny, poprawny rozdział PEN, połączenia wyrównawcze i właściwie dobrane zabezpieczenia. Poniżej rozpisuję, jak zrobić uziemienie w starej instalacji bez mieszania pojęć i bez fałszywego poczucia bezpieczeństwa. Przy okazji pokażę, kiedy wystarczy modernizacja fragmentu, a kiedy lepiej iść w pełną wymianę, zwłaszcza gdy w grę wchodzi łazienka, pralnia albo zasilanie pralki.

Co naprawdę oznacza uziemienie w starej instalacji

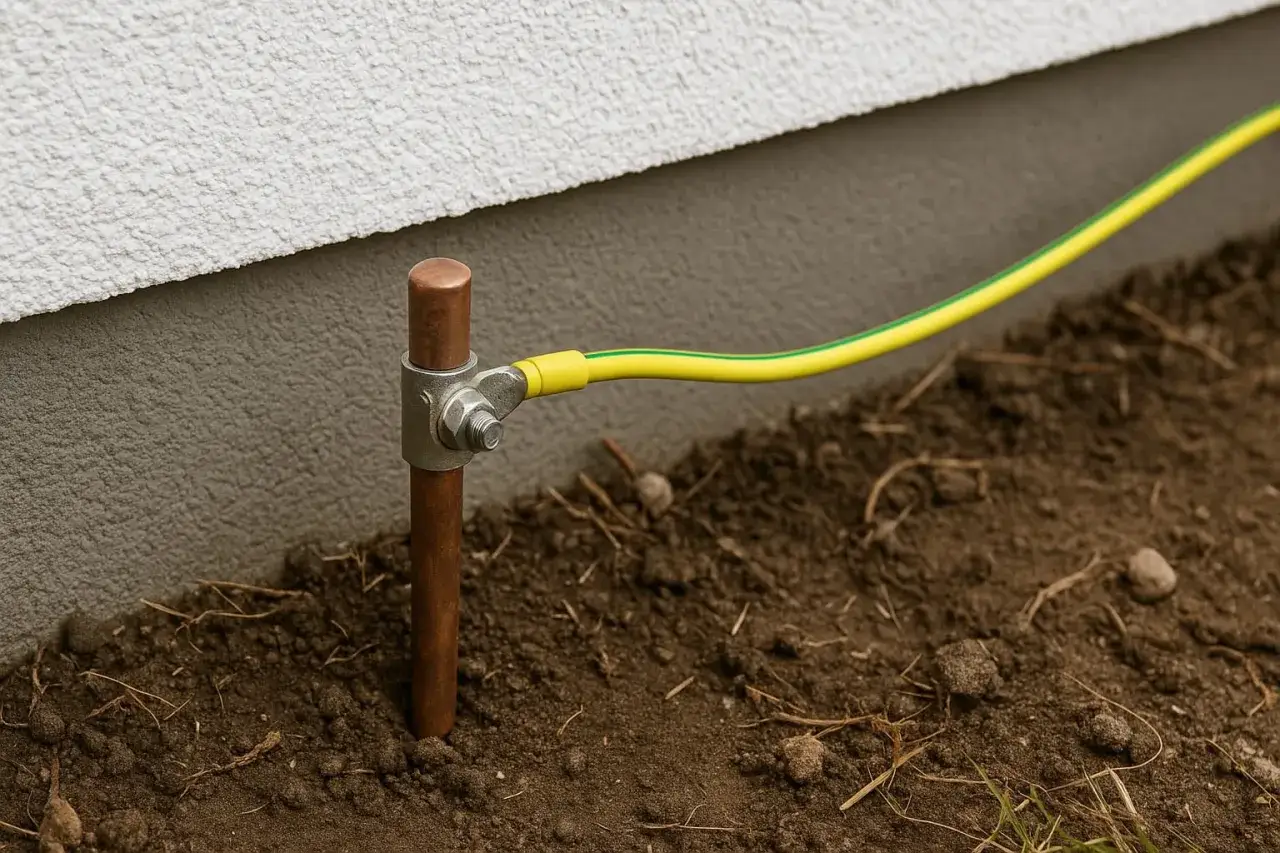

Uziemienie ochronne polega na tym, że metalowe elementy urządzenia mają bezpieczną drogę odprowadzenia prądu uszkodzeniowego do ziemi. To nie to samo, co przypadkowe połączenie bolca z przewodem neutralnym, które w dawnych instalacjach bywało traktowane jako półśrodek. Działa ono tylko częściowo i nie daje takiego poziomu ochrony, jaki zapewnia poprawnie wykonany przewód PE.

Ja rozróżniam trzy rzeczy, bo właśnie tu najczęściej robi się bałagan: uziom, czyli element w gruncie lub w konstrukcji budynku; przewód ochronny PE, który prowadzi prąd uszkodzeniowy; oraz połączenia wyrównawcze, które łączą metalowe elementy budynku, żeby nie tworzyły między sobą groźnych różnic potencjałów. W praktyce szczególnie ważne staje się to przy pralce, suszarce, zmywarce i w łazience, gdzie wilgoć zwiększa ryzyko porażenia.

Zanim przejdę do sposobów modernizacji, trzeba jeszcze ustalić, z jakim układem pracuję, bo od tego zależy cały dalszy plan.

Najpierw ustal, z jakim układem masz do czynienia

W starszych mieszkaniach i domach spotyka się najczęściej układ TN-C, rzadziej już TN-C-S albo TT. Sama liczba przewodów w gnieździe nie wystarcza do oceny, bo po latach remontów kolory bywają pomylone, a mostki w gniazdach potrafią być zrobione byle jak. Ja zaczynam od oględzin i pomiarów, bo bez tego można tylko zgadywać.

Gdy układ jest rozpoznany, można dobrać metodę, która naprawdę ma sens, a nie tylko dobrze brzmi na papierze.

Która modernizacja ma sens w praktyce

Nie każda stara instalacja wymaga kucia wszystkich ścian. Czasem wystarczy uporządkować rozdział przewodu PEN, dołożyć przewód ochronny do nowych obwodów i wymienić rozdzielnicę. W innych sytuacjach, szczególnie przy aluminium albo po wielu prowizorycznych naprawach, lepiej od razu zaplanować większy zakres prac.

W mieszkaniu w bloku zwykle nie zaczynam od własnego uziomu, bo kluczowe są układ budynku, rozdzielnica i poprawny rozdział przewodu PEN. W domu jednorodzinnym sprawa jest prostsza: jeśli da się wykorzystać uziom fundamentowy, otokowy albo szpilkowy, cała modernizacja staje się bardziej przewidywalna. Z tej różnicy wynika sposób pracy elektryka, który opisuję dalej.

Jak wygląda bezpieczne wykonanie modernizacji przez elektryka

W praktyce dobry elektryk nie zaczyna od gniazdka, tylko od oceny całej instalacji. Najpierw sprawdza, czy da się wykonać rozdział PEN, czy potrzebny będzie nowy uziom, a potem planuje obwody, rozdzielnicę i połączenia wyrównawcze. To nie jest miejsce na improwizację, bo każdy skrót odbija się później na bezpieczeństwie.

1. Oględziny instalacji i ocena stanu przewodów, gniazd oraz rozdzielnicy.
2. Pomiar ciągłości przewodów ochronnych, rezystancji izolacji i skuteczności zabezpieczeń.
3. Rozdział PEN na PE i N albo wykonanie właściwego uziomu, jeśli układ tego wymaga.
4. Modernizacja rozdzielnicy z doborem wyłączników nadprądowych i różnicowoprądowych 30 mA.
5. Wykonanie połączeń wyrównawczych w łazience, pralni, kuchni lub kotłowni.
6. Testy końcowe i protokół z pomiarów, zanim instalacja wróci do normalnej pracy.

Ja patrzę szczególnie na cztery wyniki: ciągłość PE, impedancję pętli zwarcia, rezystancję izolacji i poprawność zadziałania RCD. Bez tego nawet nowa rozdzielnica niczego nie gwarantuje. Dobrze wykonana modernizacja ma nie tylko wyglądać schludnie, ale przede wszystkim dać się obronić pomiarem.

I właśnie dlatego sam bolec albo sama różnicówka nie załatwiają całego problemu.

Dlaczego sam bolec i sama różnicówka nie załatwiają sprawy

To dwa najczęstsze skróty myślowe. Bolec połączony z neutralnym przewodem daje tylko częściową ochronę, bo przy awarii przewodu N obudowa urządzenia może znaleźć się pod napięciem. Z kolei wyłącznik różnicowoprądowy nie jest magicznym zabezpieczeniem na wszystko, tylko elementem większego układu.

• Bolec bez PE daje złudzenie bezpieczeństwa, ale nie zastępuje poprawnego uziemienia.
• RCD 30 mA pomaga ograniczyć skutki upływu prądu, ale musi pracować w poprawnie zmodernizowanej instalacji.
• Połączenia wyrównawcze wyrównują potencjały metalowych elementów, ale nie zastępują przewodu ochronnego.
• Test przyciskiem warto robić raz w miesiącu, bo sama obecność urządzenia nie gwarantuje, że ono jeszcze działa.

Ważna rzecz: nawet poprawnie zamontowana różnicówka nie ochroni przed każdym błędem człowieka. Jeśli ktoś dotknie jednocześnie fazy i neutralnego, bilans prądów może się zgadzać i wyłącznik nie zareaguje. Dlatego przy pralce, suszarce czy zmywarce liczy się cały układ ochrony, a nie jeden gadżet w rozdzielnicy.

Skoro wiemy już, czego instalacja ma realnie zapewnić, warto spojrzeć na koszty i ocenić, kiedy modernizacja ma sens, a kiedy lepiej wymienić wszystko.

Ile to zwykle kosztuje i kiedy lepiej wymienić wszystko

W 2026 r. mała modernizacja zwykle kosztuje mniej niż pełna wymiana, ale rozpiętość cen jest duża. Za prosty punkt elektryczny spotyka się stawki rzędu 80-120 zł, a z materiałem często 150-300 zł. Pomiary z protokołem to najczęściej koszt liczony w setkach złotych, zwykle od około 400 zł wzwyż, zależnie od zakresu.

Przy częściowej modernizacji mieszkania trzeba zwykle liczyć kilka tysięcy złotych, zwłaszcza jeśli dochodzi nowa rozdzielnica, kilka nowych obwodów i porządne połączenia wyrównawcze. W przypadku pełnej wymiany instalacji w mieszkaniu 50-70 m² widełki często mieszczą się mniej więcej w przedziale 10-25 tys. zł, a w domu 100-120 m² koszt bywa bliżej 20-50 tys. zł, zależnie od kucia, liczby punktów i standardu osprzętu.

Ja do pełnej wymiany skłaniam się szczególnie wtedy, gdy instalacja jest aluminiowa, grzeją się zaciski, przewody są kruche albo w rozdzielnicy nie ma już miejsca na sensowny układ zabezpieczeń. Koszt częściowej naprawy bywa wtedy tylko odsuwaniem większego wydatku. Lepiej zapłacić raz niż kilka razy za kolejne poprawki.

Najwięcej pieniędzy i czasu traci się jednak nie na samym remoncie, tylko na błędach wykonawczych.

Najczęstsze błędy, które widzę w starych mieszkaniach

• Mostkowanie bolca do neutralnego bez pomiarów i bez sprawdzenia całego układu.
• Mieszanie PE i N za punktem rozdziału, co psuje działanie ochrony i różnicówek.
• Brak połączeń wyrównawczych w łazience, pralni albo przy metalowych rurach.
• Stosowanie adapterów i przedłużaczy zamiast poprawienia stałego obwodu.
• Zostawienie aluminium bez kontroli zacisków, co kończy się grzaniem i iskrzeniem.
• Dobór RCD „na oko” bez sprawdzenia, czy instalacja w ogóle jest do niego przygotowana.

W praktyce najbardziej zdradliwy jest ten pierwszy błąd, bo wszystko wygląda „jak trzeba”, a ochrona działa tylko do momentu awarii. Dlatego nigdy nie traktuję bolca jako dowodu, że instalacja jest bezpieczna. To tylko punkt wyjścia do dalszej oceny.

Na końcu zostaje jeszcze strefa, w której błędy kosztują najwięcej: łazienka, pralnia i inne wilgotne miejsca.

Pralka, łazienka i inne wilgotne strefy wymagają osobnej uwagi

Wokół pralki najczęściej wychodzą na jaw wszystkie słabości starej instalacji. Mamy wilgoć, metalową obudowę, podłączenie do wody i często jeden przeładowany obwód razem z czajnikiem, suszarką albo podgrzewaczem. Jeśli coś ma pokazać, że uziemienie jest tylko pozorne, to właśnie takie miejsce.

W łazience i pralni kluczowe są połączenia wyrównawcze miejscowe, czyli spięcie ze sobą metalowych elementów instalacji wodnej, kanalizacyjnej, grzewczej i innych przewodzących części dostępnych jednocześnie. Dzięki temu różnice potencjałów są mniejsze i ryzyko porażenia spada. To nie jest ozdobnik z projektu, tylko realna ochrona w najbardziej newralgicznych pomieszczeniach.

• Pralka i suszarka powinny mieć własny, sensownie dobrany obwód.
• Gniazda w łazience muszą być dobrane i rozmieszczone z myślą o strefach wilgotnych.
• Nie warto zasilać sprzętu AGD przez przypadkowe przedłużacze i rozgałęźniki.
• Jeśli różnicówka wybija po podłączeniu pralki, trzeba sprawdzić zarówno urządzenie, jak i instalację.

Przy serwisowaniu pralki zawsze patrzę szerzej niż tylko na samo urządzenie. Jeśli w tej samej łazience nie ma połączeń wyrównawczych, przewód ochronny jest wątpliwy, a gniazdo wygląda jak po kilku prowizorycznych przeróbkach, problem nie leży wyłącznie po stronie sprzętu. Wtedy najpierw porządkuje się instalację, dopiero potem wraca do sprzętu.

Zanim wrócisz do normalnego używania urządzeń, warto jeszcze domknąć temat kilkoma kontrolami i nie zostawić instalacji w pół drogi.

Co sprawdzam jeszcze przed oddaniem instalacji do codziennego użycia

• Czy jest protokół z pomiarów i czy obejmuje przewód ochronny, pętlę zwarcia oraz RCD.
• Czy rozdzielnica ma czytelny opis obwodów, zwłaszcza pralki, łazienki i kuchni.
• Czy przewód PE jest ciągły i nigdzie nie został po drodze „pożyczony” jako neutralny.
• Czy różnicówka działa po teście przyciskiem i czy nie ma nieuzasadnionych zadziałań.
• Czy w planie zostały kolejne etapy modernizacji, jeśli instalacja ma jeszcze obszary do poprawy.

Jeżeli modernizacja została zrobiona częściowo, warto od razu zapisać, co zostaje do dalszego etapu: kuchnia, łazienka, pralnia, rozdzielnica albo osobne obwody dla większych odbiorników. W starych instalacjach najgorsze jest zawieszenie prac w połowie, bo wtedy użytkownik ma wrażenie, że temat jest zamknięty, choć ochrony nadal brakuje.

W praktyce najrozsądniej zaczynać od pomiarów i projektu modernizacji, bo dopiero one pokazują, czy wystarczy rozdział PEN i kilka obwodów, czy trzeba wymienić instalację od początku.
