Samo podłączenie gniazdka nie jest skomplikowane mechanicznie, ale wymaga porządku, znajomości przewodów i bezwzględnego pilnowania bezpieczeństwa. W tym artykule pokazuję, jak rozpoznać L, N i PE, jak przygotować miejsce pracy oraz kiedy lepiej przerwać działanie i wezwać elektryka. Dorzucam też praktyczne wskazówki dla pralni, łazienki i innych wilgotnych stref, bo tam margines błędu jest naprawdę mały.
Najważniejsze zasady, zanim dotkniesz przewodów
- Zawsze odłącz zasilanie i sprawdź brak napięcia miernikiem, a nie tylko „na oko”.
- W typowym gnieździe z bolcem u góry przewód ochronny PE trafia na styk ochronny, a faza L zwykle po lewej stronie.
- W starej instalacji dwużyłowej nie dorabiaj uziemienia na własną rękę.
- Do pralki, suszarki i łazienki wybieraj osprzęt odporny na wilgoć oraz poprawnie dobrane zabezpieczenia.
- Luźny zacisk, nadtopienie albo uszkodzona izolacja to sygnał, żeby przerwać pracę.
Najpierw sprawdź, z jaką instalacją pracujesz
Zanim w ogóle myślę o przykręcaniu osprzętu, sprawdzam, czy mam do czynienia z nową instalacją trzyżyłową, czy ze starszym układem dwużyłowym. To nie jest detal techniczny, tylko różnica między poprawnym montażem a ryzykowną improwizacją. W nowym obwodzie powinien być osobny przewód ochronny PE, a w starszym układzie brak takiego przewodu oznacza, że nie wolno udawać uziemienia „na skróty”.
Jeśli w puszce widzę tylko dwa przewody, nie traktuję tego jak zaproszenia do kombinowania. To sygnał, że trzeba ocenić cały obwód, a nie tylko samo gniazdo. W praktyce najbezpieczniejsze rozwiązanie przy modernizacji to doprowadzenie pełnej, zgodnej instalacji, zamiast przerabiania starego punktu tak, by „wyglądał nowocześnie”.
| Sytuacja | Co to zwykle oznacza | Jak podchodzę do tematu |
|---|---|---|
| Trzy przewody w puszce | Instalacja z PE jest najczęściej przygotowana do gniazda z bolcem | Sprawdzam oznaczenia i robię poprawny montaż |
| Dwa przewody w puszce | Stary układ bez osobnego PE albo instalacja wymagająca modernizacji | Nie udaję uziemienia, tylko oceniam cały obwód |
| Ślady grzania lub przypalenia | Połączenie mogło pracować zbyt długo pod obciążeniem | Przerywam montaż i szukam przyczyny |
Kiedy już wiem, z czym pracuję, dopiero wtedy przechodzę do przewodów i zacisków, bo to właśnie tam najłatwiej o błąd, którego później nie widać gołym okiem.

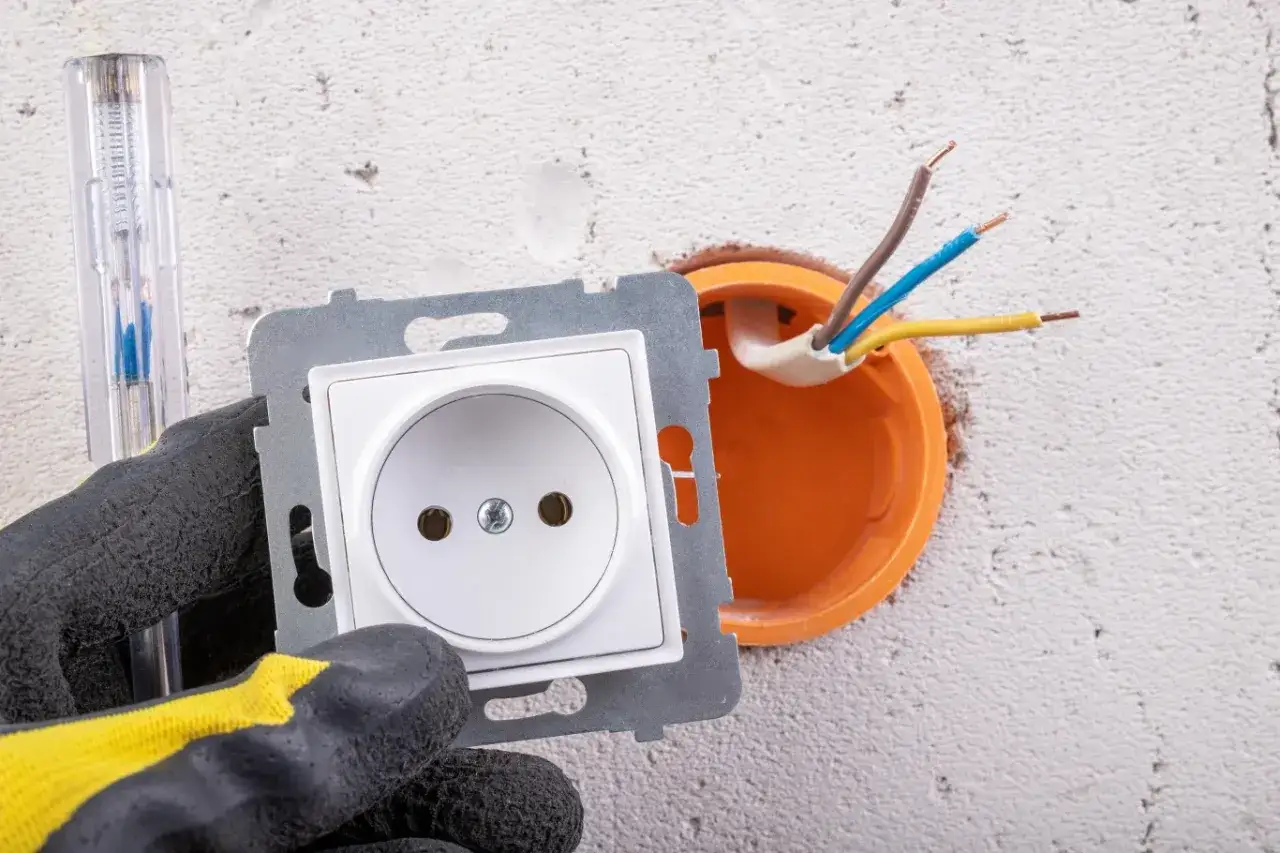

Jak rozpoznać przewody i zaciski w gnieździe
W nowej instalacji kolory są czytelne: żółto-zielony to PE, niebieski to N, a brązowy, czarny albo szary to L. W praktyce w Polsce trzymam się też układu, w którym przy gnieździe z bolcem u góry przewód fazowy jest po lewej, neutralny po prawej, a ochronny trafia na styk ochronny. To jest prosty porządek, który ułatwia późniejszą kontrolę i serwis.
Jednocześnie nie ufam ślepo kolorom w starszych mieszkaniach. W remontowanych lokalach przewody bywają przepinane, przedłużane albo oznaczone niezgodnie z dzisiejszym standardem, więc sam kolor nie wystarcza. Najpewniejszy jest pomiar miernikiem dwubiegunowym albo innym sprawdzonym przyrządem; zwykły próbnik z neonówką traktuję wyłącznie pomocniczo, nie jako ostateczny dowód.
| Przewód | Kolor w typowej instalacji | Gdzie trafia | Na co zwracam uwagę |
|---|---|---|---|
| PE | Żółto-zielony | Styk ochronny lub bolec | Musi mieć pewne, ciągłe połączenie |
| N | Niebieski | Zacisk neutralny | Nie może być poluzowany ani zgnieciony |
| L | Brązowy, czarny lub szary | Zacisk fazowy | Połączenie ma być mocne i bez wystającej miedzi |
W gnieździe podwójnym zasada rozpoznawania przewodów pozostaje taka sama, ale ważne jest już samo prowadzenie połączeń wewnątrz osprzętu. Gdy ten układ jest jasny, można przejść do montażu bez zgadywania, a to zwykle oszczędza najwięcej czasu.
Jak przebiega montaż krok po kroku
Najpierw wyłączam właściwy obwód w rozdzielnicy i upewniam się, że nikt przypadkiem go nie załączy. Dopiero potem sprawdzam brak napięcia na przewodach. To jest moment, w którym nie ma miejsca na pośpiech, bo wiele niebezpiecznych sytuacji wygląda z zewnątrz zupełnie niewinnie.
- Odłączam zasilanie całego obwodu, nie tylko samego urządzenia podpiętego do gniazdka.
- Sprawdzam brak napięcia miernikiem na wszystkich żyłach, zanim dotknę przewodów.
- Przygotowuję końcówki przewodów tak, by miedź była czysta, a izolacja nie była nadmiernie naruszona.
- Podłączam przewód ochronny PE do styku ochronnego, neutralny N do zacisku N, a fazowy L do zacisku L.
- Dokręcam zaciski mocno, ale bez miażdżenia żyły. Przewód ma siedzieć pewnie, nie „na pół gwizdka”.
- Układam przewody w puszce bez ostrych załamań, osadzam mechanizm i montuję ramkę.
- Po załączeniu zasilania wykonuję krótki test działania i sprawdzam, czy nic się nie grzeje.
W nowych gniazdach z zaciskami bezśrubowymi trzymam się dokładnie instrukcji producenta, bo różne modele mają różny mechanizm blokowania żyły. Przy gniazdach podwójnych zwracam też uwagę na sposób mostkowania, bo nie każdy osprzęt rozwiązuje to tak samo. Kiedy montaż jest wykonany równo i bez naprężeń, kolejnym krokiem jest sprawdzenie błędów, które najczęściej wychodzą dopiero po czasie.
Najczęstsze błędy, które psują bezpieczeństwo
Najgroźniejsze pomyłki wcale nie wyglądają spektakularnie. Zwykle zaczynają się od luźnego zacisku, niepewnego mostka albo zaufania wyłącznie do kolorów przewodów. Ja w takich sytuacjach wolę zatrzymać pracę niż domykać montaż „bo już prawie gotowe”.
| Błąd | Co może się stać | Co robię zamiast tego |
|---|---|---|
| Mostkowanie N z PE w gnieździe | Utrata prawidłowej ochrony i fałszywe poczucie bezpieczeństwa | Nie wykonuję takiego połączenia w końcowym punkcie instalacji |
| Zbyt słabo dokręcony zacisk | Grzanie, iskrzenie, przypalanie osprzętu | Dociągam połączenie tak, by przewód był stabilny |
| Goła miedź wystająca poza zacisk | Ryzyko zwarcia albo dotknięcia części pod napięciem | Skracam i przygotowuję żyłę od nowa |
| Podłączenie bez sprawdzenia napięcia | Realne ryzyko porażenia | Zawsze wracam do rozdzielnicy i testera |
| Ślepe zaufanie do starej instalacji | Fałszywy odczyt przewodów i błędny montaż | Traktuję starą instalację jak osobny problem, nie formalność |
W praktyce najczęściej przegrywa nie wiedza, tylko pośpiech. Jeżeli widzę nadtopioną izolację, luźny osprzęt albo ślady korozji, nie poprawiam tylko gniazda, bo źródło problemu zwykle leży głębiej. A to prowadzi prosto do miejsc, w których jedno gniazdo pracuje ciężej niż wszystkie inne.
Gdy gniazdo ma zasilać pralkę albo stoi w wilgotnym miejscu
Przy pralce, suszarce, zmywarce czy w łazience patrzę na temat szerzej niż tylko przez sam osprzęt. Tu liczy się również obwód, ochrona przeciwporażeniowa i łatwy dostęp do wtyczki. W takich miejscach najlepiej sprawdza się osobny obwód gniazdowy, a w praktyce domowej bardzo często spotyka się przewód 3×2,5 mm² oraz zabezpieczenie dobrane do standardowego obciążenia gniazda.
W wilgotnym otoczeniu przydaje się osprzęt bryzgoszczelny, najczęściej IP44, bo to już realnie podnosi odporność na zachlapania. Sam symbol IP mówi o stopniu ochrony obudowy, a czwórka na drugim miejscu oznacza ochronę przed bryzgami wody. W łazience dodatkowo pilnuję stref montażu, bo gniazdo zbyt blisko wanny, prysznica albo strefy intensywnego zachlapania po prostu nie jest dobrym pomysłem.
- Przy pralce wybieram gniazdo, do którego można się łatwo dostać po odsunięciu urządzenia.
- Nie chowam wtyczki tak, by odłączenie sprzętu wymagało przesuwania ciężkiej pralki.
- Do łazienki dobieram osprzęt odporny na wilgoć, a nie najtańszy model „bo i tak go nie widać”.
- Jeśli instalacja ma chronić ludzi w strefie mokrej, rozważam również wyłącznik różnicowoprądowy 30 mA, bo to jeden z najważniejszych elementów ochrony dodatkowej.
W takich miejscach bardzo nie lubię przedłużaczy i przypadkowych rozgałęźników. Przy sprzęcie piorącym to tylko zwiększa ryzyko grzania, uszkodzenia wtyku i problemów z późniejszym serwisem. Kiedy gniazdo jest dobrane do warunków, zostaje już tylko porządny test po montażu.
Co sprawdzić po montażu, zanim uznasz pracę za skończoną
Po załączeniu zasilania nie kończę pracy odruchowo. Najpierw sprawdzam, czy wtyczka wchodzi i siedzi pewnie, czy osprzęt nie ma luzu i czy po kilku minutach pod obciążeniem nic się nie nagrzewa. Jeśli gniazdo ma zasilać pralkę, uruchamiam krótki program lub przynajmniej obserwuję, czy wtyk nie robi się ciepły po starcie urządzenia.
W instalacjach z wyłącznikiem różnicowoprądowym sprawdzam też przycisk testowy. Jeśli RCD nie reaguje prawidłowo, nie zakładam, że „to pewnie drobiazg”, tylko traktuję to jak problem do wyjaśnienia. Dla mnie to właśnie taki moment odróżnia poprawnie wykonany montaż od pracy, która tylko wygląda na skończoną.
Jeżeli po montażu cokolwiek budzi wątpliwości, gniazdo ma ślady grzania, obudowa jest ciepła albo obwód wyłącza się bez powodu, przerywam użytkowanie i wzywam elektryka. Lepiej poświęcić godzinę na kontrolę niż później walczyć z uszkodzonym osprzętem albo całym obwodem. W domowej instalacji najwięcej spokoju daje nie szybki ruch śrubokrętem, tylko cierpliwe sprawdzenie tego, co naprawdę dzieje się w puszce.
