Zerowanie gniazdka to dawny, ale wciąż spotykany sposób ochrony przeciwporażeniowej w starszych instalacjach elektrycznych. W praktyce chodzi o połączenie styku ochronnego z przewodem neutralno-ochronnym PEN, aby w razie uszkodzenia szybciej wyłączyć zabezpieczenie. Poniżej wyjaśniam, kiedy takie rozwiązanie miało sens, jak je rozpoznać i co zrobić, jeśli w domu nadal masz instalację dwużyłową.
Najważniejsze rzeczy, które warto wiedzieć przed oceną starego gniazda
- To rozwiązanie dotyczy przede wszystkim dawnych instalacji w układzie TN-C, gdzie funkcję ochronną i roboczą pełnił jeden przewód PEN.
- Nie jest to to samo co nowoczesny przewód PE; w nowych instalacjach ochronę buduje się inaczej.
- W gniazdach z bolcem liczy się ciągłość i poprawny tor ochronny, a nie sam fakt, że „bolec jest podłączony”.
- W łazience, pralni i przy sprzętach AGD z metalową obudową margines błędu jest bardzo mały.
- Jeśli instalacja ma dwa przewody, bez pomiarów nie warto zakładać, że wszystko jest bezpieczne tylko dlatego, że osprzęt wygląda poprawnie.
Na czym polega ta technika i dlaczego kiedyś była powszechna
W starszych instalacjach przewód PEN łączył dwie funkcje: roboczą i ochronną. Gdy dochodziło do uszkodzenia izolacji i faza trafiała na obudowę urządzenia, połączenie styku ochronnego z PEN miało stworzyć drogę o małej oporności, żeby zadziałał bezpiecznik albo wyłącznik nadprądowy. To był prosty sposób na poprawę bezpieczeństwa w czasach, gdy nie stosowano jeszcze dzisiejszego układu z osobnym przewodem ochronnym.Ja traktuję to jako technikę historyczną, a nie uniwersalny przepis na bezpieczne gniazdko. Jej skuteczność zależy od ciągłości całego toru, a więc od stanu przewodu, zacisków i samego osprzętu. Jeśli gdziekolwiek pojawi się przerwa, luz albo błędny mostek, ochrona przestaje być pewna. Żeby dobrze ocenić instalację, trzeba jeszcze odróżnić ten układ od uziemienia i od współczesnego PE.
Jak rozpoznać, że masz do czynienia ze starym układem ochronnym
Najczęściej taki układ spotyka się w starszych mieszkaniach i domach, gdzie do gniazda dochodzą tylko dwa przewody. Jeśli gniazdo ma bolec, a ochronę uzyskano przez połączenie go z przewodem roboczym, to właśnie mamy do czynienia z dawnym sposobem ochrony. Sama obecność bolca nie mówi jeszcze wszystkiego, ale daje mocny sygnał, że instalacja mogła powstać w epoce, gdy przewód PEN był jedynym „wspólnym” przewodem.

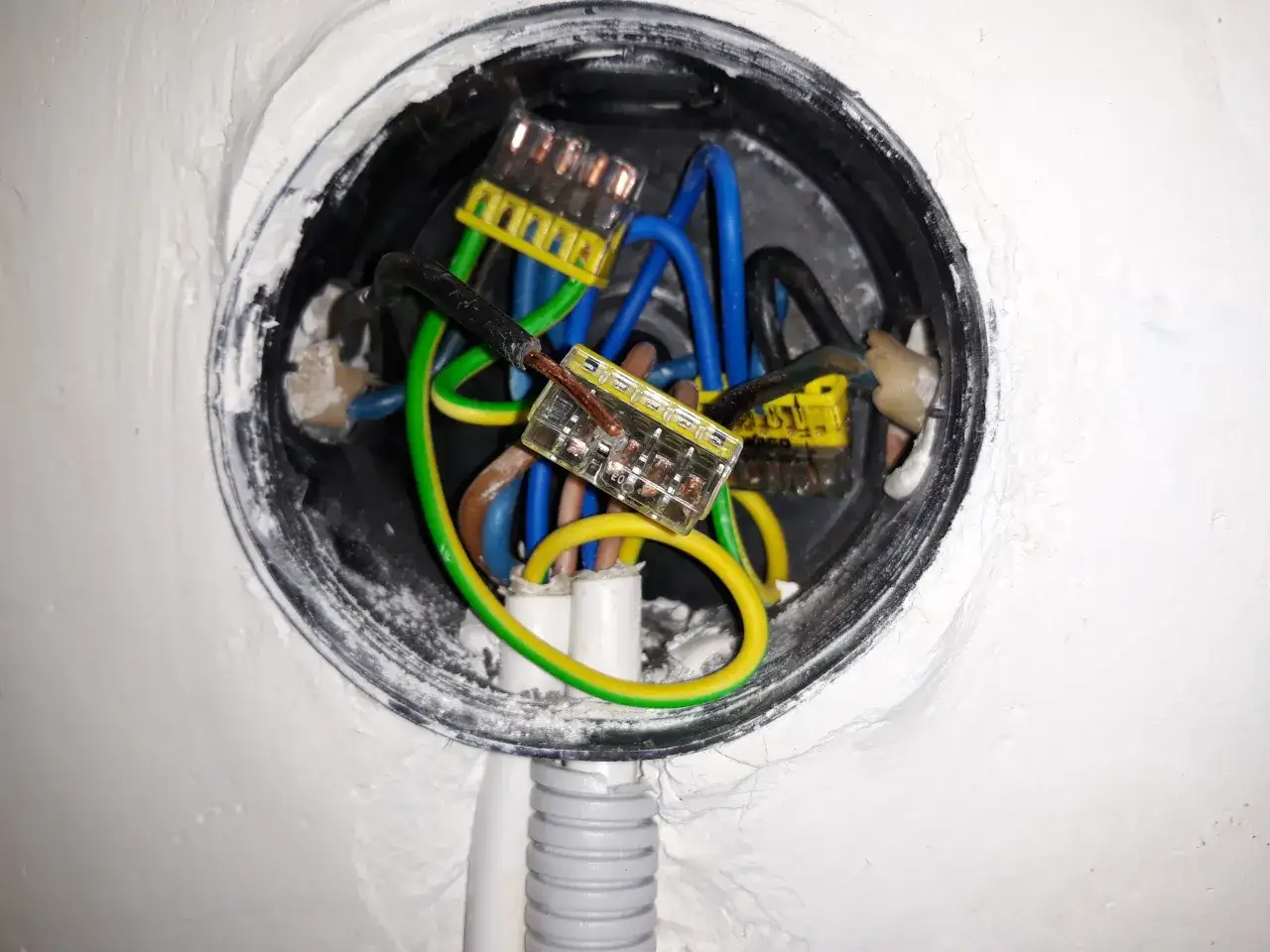

W praktyce warto spojrzeć na trzy rzeczy: liczbę żył w przewodzie, stan zacisków oraz to, czy instalacja była już modernizowana. W kuchni, łazience albo przy pralce takie szczegóły mają duże znaczenie, bo wilgoć i duże obciążenie szybko pokazują słabe punkty instalacji. Jeśli po odkręceniu osprzętu widzisz aluminium, nadpalenia albo prowizoryczne mostki, nie traktuj tego jak ciekawostek, tylko jak sygnał do sprawdzenia całego obwodu.
Na tym etapie często pada pytanie, czym właściwie różni się taki układ od uziemienia i przewodu PE. To właśnie tu pojawia się najwięcej nieporozumień.
Czym różni się zerowanie od uziemienia i przewodu PE
To jedno z najważniejszych rozróżnień, bo w języku potocznym te pojęcia często się mieszają. Zerowanie opiera się na połączeniu styku ochronnego z przewodem PEN. Uziemienie oznacza połączenie z ziemią przez uziom, a przewód PE to osobny przewód ochronny, który w nowoczesnej instalacji nie pełni funkcji roboczej. Brzmi podobnie, ale w praktyce to trzy różne układy.
| Rozwiązanie | Co łączy | Gdzie spotykane | Co jest ważne |
|---|---|---|---|
| Zerowanie | Styk ochronny i przewód PEN | Starsze instalacje TN-C | Skuteczność zależy od ciągłości PEN i jakości połączeń |
| Uziemienie | Części instalacji z uziomem | Instalacje z połączeniami wyrównawczymi, systemy ochronne | Pomaga wyrównać potencjały, ale nie zastępuje wszystkich środków ochrony |
| Przewód PE | Styk ochronny z osobnym przewodem ochronnym | Nowe instalacje TN-S i TN-C-S | To współczesny standard ochrony w gniazdach |
Gdzie ten sposób ochrony przestaje być dobrym pomysłem
Największy problem pojawia się wtedy, gdy przewód PEN jest przerwany, poluzowany albo źle podłączony. W takim przypadku na obudowie urządzenia może pojawić się niebezpieczne napięcie zamiast natychmiastowego wyłączenia zabezpieczenia. To szczególnie groźne przy sprzętach z metalową obudową: pralce, zmywarce, bojlerze czy piekarniku.
- przerwany lub nadpalony przewód PEN
- luźny mostek w gnieździe
- zamiana toru ochronnego z roboczym
- dołożenie RCD do starego obwodu bez poprawnego rozdziału PEN
- gniazdo z bolcem, ale bez pewnego połączenia ochronnego dalej w instalacji
Nie lubię rad w stylu „zmostkuj i będzie dobrze”. Czasem coś zadziała, ale to nie daje tej samej jakości ochrony co poprawnie przebudowany obwód. W starych instalacjach szczególnie łatwo o złudzenie bezpieczeństwa: gniazdo wygląda poprawnie, a problem siedzi głębiej, w puszce, rozdzielnicy albo w samym stanie przewodów. Właśnie dlatego przy takim układzie liczy się nie improwizacja, lecz ocena i pomiary.
Co zrobić, gdy w mieszkaniu działa jeszcze instalacja dwużyłowa
Jeśli masz starą instalację, zacznij od przeglądu i pomiarów wykonanych przez elektryka z uprawnieniami. To nie jest miejsce na przypadkowe poprawki po zmroku. W praktyce dobry fachowiec sprawdzi ciągłość przewodów ochronnych, stan rozdzielnicy, obecność i sposób rozdziału PEN oraz to, czy obwód pralki albo innych urządzeń kuchennych nie jest przeciążony.Orientacyjnie w 2026 roku prosta wymiana gniazda kosztuje zwykle 80–150 zł, a okresowy przegląd instalacji w mieszkaniu to około 250–280 zł, w domu jednorodzinnym 400–450 zł. Pomiary z protokołem odbioru zaczynają się zwykle około 300 zł, a gdy dochodzi modernizacja obwodu, koszty rosną, bo liczy się nie tylko osprzęt, ale też kucie, nowe przewody i pomiary końcowe. To właśnie protokół i pomiar zamykają temat, a nie sam fakt, że gniazdo wygląda na „zrobione”.
Jeśli planujesz remont, najrozsądniejszy kierunek to przebudowa obwodu tak, by w instalacji był osobny przewód ochronny, a przewód PEN został rozdzielony tam, gdzie przewiduje to układ sieci i projekt. Nie robi się tego na skróty, bo od tego zależy skuteczność ochrony przy każdym kolejnym urządzeniu podłączonym do gniazda.
Jak podchodzić do pralki i innych urządzeń w wilgotnych strefach
Pralka, suszarka, zmywarka i bojler to sprzęty, przy których ochrona przeciwporażeniowa ma znaczenie większe niż w zwykłym pokoju. Pracują w pobliżu wody, często mają metalową obudowę i pobierają sporo mocy, więc każdy błąd w torze ochronnym może skończyć się nie tylko porażeniem, ale też uszkodzeniem urządzenia. W pralni domowej szczególnie źle wygląda przedłużacz, wieloletnia listwa i gniazdo z luźnym bolcem.
- daj urządzeniu osobny, pewny obwód, jeśli projekt instalacji na to pozwala
- nie obciążaj jednego gniazda pralką i grzejnikiem jednocześnie
- w łazience i pralni stawiaj na osprzęt w dobrym stanie, a nie na rozwiązania „na chwilę”
- jeśli urządzenie ma metalową obudowę, połączenie ochronne musi być naprawdę ciągłe
To właśnie przy AGD najłatwiej zobaczyć, że ochrona przeciwporażeniowa nie jest teorią z podręcznika, tylko zwykłą praktyką codziennego bezpieczeństwa. I gdy w grę wchodzi czystość domu, pranie czy zmywanie, dobrze wykonana instalacja przestaje być dodatkiem, a staje się częścią komfortu i spokoju.
Co warto zapamiętać, zanim uznasz temat za zamknięty
Stare zerowanie było odpowiedzią na realia dawnych instalacji, ale dziś nie powinno być traktowane jako wzorzec dla nowych gniazd. W nowoczesnym domu liczy się osobny przewód ochronny, sensownie dobrane zabezpieczenia i potwierdzenie pomiarami, że wszystko naprawdę działa tak, jak powinno.
Jeśli masz wątpliwości, nie szukaj szybkiego skrótu. Ocena całego obwodu, a w razie potrzeby przebudowa i sprawdzenie ochrony, zwykle kosztują mniej niż skutki błędu. W łazience, pralni i kuchni nie szukałbym kompromisów, bo tam margines bezpieczeństwa jest po prostu zbyt mały.
