Dobrze wykonane uziemienie decyduje o tym, czy awaria zamieni się w bezpieczne odłączenie zasilania, czy w ryzyko porażenia, uszkodzenia sprzętu i fałszywego poczucia bezpieczeństwa. Poniżej wyjaśniam, jak działa połączenie z ziemią, gdzie ma największe znaczenie w domu i pralni, jak rozpoznać poprawną instalację oraz co sprawdzić przed modernizacją lub podłączeniem urządzeń w starszym budynku. Zależało mi na praktyce, nie na teorii dla samej teorii.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Połączenie ochronne ma odprowadzić prąd uszkodzeniowy i uruchomić zabezpieczenie, a nie „uspokajać” instalację na papierze.
- Sam wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego ani poprawnie wykonanych połączeń wyrównawczych.
- Największe ryzyko pojawia się tam, gdzie łączą się wilgoć, metalowe obudowy i częsty kontakt z urządzeniem, czyli w łazience, pralni i kotłowni.
- W Polsce najczęściej spotyka się układy TN-S, TN-C-S i TT, a w starszych obiektach problemem bywa przewód PEN.
- Skuteczność ochrony potwierdzają pomiary: ciągłość przewodu ochronnego, rezystancja uziomu i test RCD.
- Jeśli instalacja jest stara, prowizoryczna albo przerabiana „po drodze”, trzeba ją sprawdzić, a nie zgadywać.
Co robi połączenie z ziemią w praktyce
W dobrym układzie ochronnym najważniejsze jest to, by prąd awarii miał łatwą i przewidywalną drogę do przepłynięcia, zanim człowiek stanie się tą drogą. Gdy przewód fazowy dotknie metalowej obudowy urządzenia, prąd powinien popłynąć przewodem ochronnym, a nie przez osobę, która dotyka sprzętu. To właśnie dlatego cały układ trzeba traktować jako system, a nie pojedynczy element.
Ja patrzę na to w bardzo prosty sposób: jeśli obudowa pralki, zmywarki albo suszarki znajdzie się pod napięciem, instalacja ma zareagować natychmiast. W praktyce oznacza to niską impedancję drogi ochronnej, poprawnie dobrane zabezpieczenie nadprądowe i, tam gdzie trzeba, wyłącznik różnicowoprądowy. Ziemia nie „wciąga” prądu po to, by działało to magicznie; chodzi o kontrolowany przepływ energii i szybkie odłączenie zasilania.

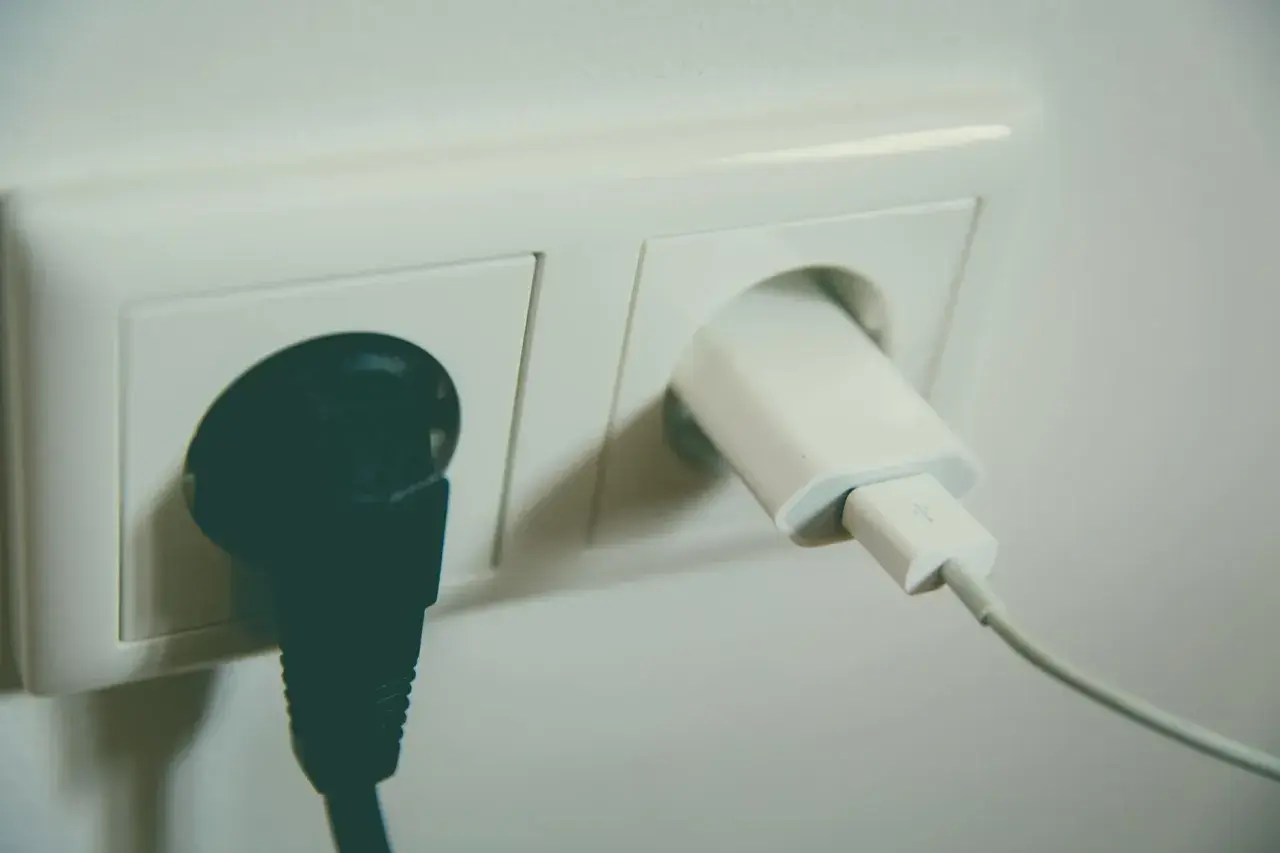

To ważne rozróżnienie, bo wiele osób myli sam fakt obecności bolca w gniazdku z realną ochroną. Bolec bez ciągłości przewodu ochronnego nie daje takiego bezpieczeństwa, jakiego ludzie się po nim spodziewają. A to prowadzi nas prosto do miejsc, w których błędy bolą najbardziej.
Dlaczego w łazience, pralni i kotłowni ryzyko rośnie szybciej
W pomieszczeniach wilgotnych wszystko dzieje się szybciej: ciało ma mniejszą rezystancję, podłoga przewodzi lepiej niż sucha posadzka, a metalowe elementy urządzeń stają się bardziej problematyczne. Dlatego to właśnie łazienka, pralnia, kotłownia i piwnica są miejscami, w których instalację elektryczną oceniam szczególnie surowo. W tych strefach nie ma miejsca na „jakoś to będzie”.
- Pralka i suszarka mają metalowe elementy obudowy i pracują blisko wody, więc ich ochrona musi być pewna.
- Gniazda przy zlewie, odpływie lub instalacji wodnej wymagają lepszego planowania niż zwykły pokój.
- Piwnice i pralnie domowe często mają starsze przewody, większą wilgotność i mniej korzystne warunki dla użytkownika.
- Urządzenia z grzałkami są szczególnie wrażliwe na uszkodzenia izolacji, bo pracują z wyższym obciążeniem i temperaturą.
W takich miejscach nie wystarczy powiedzieć, że „sprzęt ma wtyczkę z bolcem”. Jeśli obwód jest stary albo został przerobiony bez sprawdzenia ciągłości ochrony, można mieć gniazdo wyglądające poprawnie i jednocześnie instalację, która nie spełnia swojej roli. Właśnie dlatego warto znać różnice między układami spotykanymi w Polsce.
Jakie układy spotyka się w Polsce i czym różnią się w praktyce
W budynkach mieszkalnych i usługowych najczęściej spotkasz układy TN-S, TN-C-S oraz TT. Z punktu widzenia użytkownika najważniejsze jest to, że każdy z nich inaczej rozwiązuje relację między przewodem neutralnym, ochronnym i samym punktem odniesienia do ziemi. W projektach i odbiorach instalacji odwołuje się do norm z rodziny PN-HD 60364, bo to one porządkują ochronę przeciwporażeniową i dobór przewodów ochronnych.
| Układ | Jak działa | Gdzie go spotkasz | Na co zwracam uwagę |
|---|---|---|---|
| TN-S | Przewody ochronny i neutralny są rozdzielone od początku instalacji. | Nowe i modernizowane obiekty. | To najwygodniejszy układ dla bezpieczeństwa i diagnostyki. |
| TN-C-S | Na części trasy występuje przewód PEN, a potem następuje rozdział na PE i N. | Wiele budynków mieszkalnych po modernizacjach. | Nie wolno lekceważyć ciągłości PEN i miejsca rozdziału. |
| TT | Ochrona opiera się mocniej na lokalnym uziomie i wyłączniku różnicowoprądowym. | Część obiektów jednorodzinnych, starszych lub oddalonych od sieci. | Tu szczególnie ważny jest stan uziomu i dobór RCD. |
| IT | Punkt neutralny jest odizolowany lub połączony przez dużą impedancję. | Raczej obiekty specjalne niż zwykły dom. | Wymaga innego podejścia i nie jest typowym rozwiązaniem domowym. |
W praktyce najwięcej problemów widzę tam, gdzie stary układ został „dopasowany” do nowych gniazd bez pełnej przebudowy ochrony. Wtedy wizualnie wszystko wygląda współcześnie, ale od strony bezpieczeństwa zostaje sporo znaków zapytania. Z tego powodu sam schemat instalacji to dopiero początek, a nie dowód poprawności.
Przeczytaj również: Czym czyścić schody zewnętrzne, aby uniknąć trwałych plam?
Dlaczego wyłącznik różnicowoprądowy nie załatwia sprawy sam
RCD jest bardzo ważny, ale działa na innej zasadzie niż przewód ochronny. Mierzy różnicę między prądem wpływającym i wypływającym z obwodu, więc reaguje, gdy część prądu „ucieka” inną drogą, na przykład przez ciało człowieka albo uszkodzoną izolację. Typowa czułość 30 mA jest dziś standardem dodatkowej ochrony w wielu obwodach domowych, ale RCD nie naprawi źle wykonanej ochrony.
Najprościej mówiąc: różnicówka ma odłączyć zasilanie, a przewód ochronny ma stworzyć bezpieczną drogę dla prądu uszkodzeniowego. Te dwa elementy współpracują, ale nie są zamienne. Jeśli ktoś liczy wyłącznie na przycisk testowy albo na sam fakt montażu RCD, to patrzy na sprawę zbyt wąsko.
Jak sprawdzić, czy instalacja naprawdę chroni

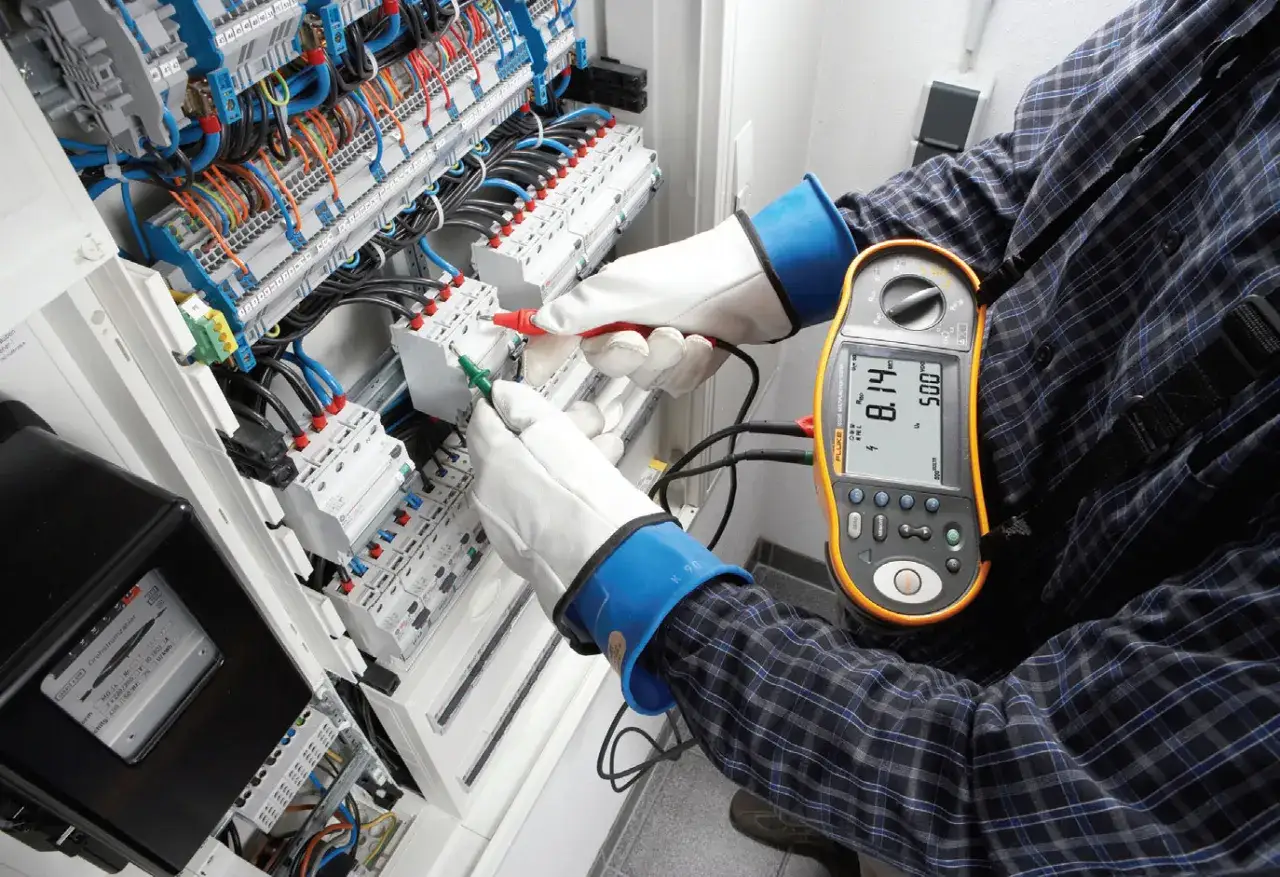

Weryfikacja ochrony nie polega na szybkim spojrzeniu na gniazdko. Ja zawsze rozdzielam ocenę na trzy poziomy: oględziny, pomiary i test działania zabezpieczeń. Dopiero razem dają sensowny obraz sytuacji.
| Co sprawdzasz | Po co to robisz | Kto powinien to zrobić | Co oznacza wynik |
|---|---|---|---|
| Oględziny osprzętu i rozdzielnicy | Wykrycie śladów przegrzania, luzów, prowizorek i złych połączeń. | Użytkownik i elektryk. | Już na tym etapie można wychwycić część zagrożeń. |
| Ciągłość przewodu ochronnego | Sprawdzenie, czy obudowy i bolce są rzeczywiście połączone z ochroną. | Elektryk z miernikiem. | Brak ciągłości oznacza, że ochrona może nie zadziałać. |
| Rezystancja uziomu | Ocena, czy lokalne połączenie z gruntem spełnia swoją rolę. | Elektryk lub pomiarowiec. | Wynik trzeba interpretować razem z układem sieci i zabezpieczeniem. |
| Test RCD | Sprawdzenie, czy wyłącznik odłącza zasilanie przy prądzie upływu. | Użytkownik i elektryk. | Brak reakcji oznacza pilny problem. |
| Rezystancja izolacji | Wykrycie uszkodzeń kabli i urządzeń jeszcze przed awarią. | Elektryk. | Słaba izolacja zwykle zapowiada kłopoty, zanim pojawi się porażenie. |
Warto zapamiętać jedną rzecz: pomiary mają sens tylko wtedy, gdy ktoś umie je dobrze odczytać. W układzie TT sama liczba nie wystarcza bez kontekstu zabezpieczenia, a w TN-C-S kluczowe są ciągłość przewodu PEN, miejsce rozdziału i stan połączeń. To właśnie dlatego elektryk nie patrzy wyłącznie na jedną wartość z miernika, tylko na cały układ.
Jeśli instalacja w domu albo pralni była przerabiana etapami, pomiary są praktycznie obowiązkowe. Bez nich łatwo pomylić poprawny wygląd z poprawnym działaniem. I tu dochodzimy do najczęstszych błędów, które widzę najczęściej.
Dlaczego uziemienie nie jest tylko formalnością
Najgroźniejsze błędy nie polegają zwykle na spektakularnej awarii, tylko na drobnej prowizorce, która przez lata udaje poprawne rozwiązanie. Właśnie dlatego tak często powtarzam, że bezpieczeństwo instalacji wygrywa się szczegółami. Jeden źle wykonany mostek w gniazdku potrafi zepsuć sens całego obwodu.
- Mostkowanie przewodu neutralnego i ochronnego w gniazdku zamiast rzeczywistego rozdziału w odpowiednim miejscu.
- Podłączanie bolca do przypadkowego elementu metalowego bez potwierdzenia ciągłości i skuteczności ochrony.
- Wymiana gniazd bez sprawdzenia przewodu PEN lub PE, zwłaszcza w starszych budynkach.
- Ignorowanie korozji, luzów i przegrzanych zacisków, bo „przecież prąd jeszcze działa”.
- Stosowanie przedłużaczy jako stałej instalacji przy pralce, suszarce lub urządzeniach grzewczych.
Do tego dochodzi jeszcze jeden częsty błąd: przekonanie, że skoro wyłącznik różnicowoprądowy „wyskakuje”, to instalacja musi być bezpieczna. Nie zawsze. RCD może zadziałać, ale nie rozwiązuje problemu luźnego przewodu, utlenionego zacisku czy nieprawidłowo rozdzielonego PEN. To nadal są usterki, które wymagają naprawy, a nie przyzwyczajenia się do nich.
W modernizowanych obiektach, zwłaszcza tam, gdzie pracują urządzenia piorące, naprawdę opłaca się podejść do tematu porządnie. Zwykle lepiej zrobić mniej, ale dobrze, niż zasłonić niedoskonałości nowym osprzętem. To prowadzi do ostatniego, bardzo praktycznego kroku.
Co sprawdzić przed podłączeniem pralki do starej instalacji
Jeśli sprzęt ma stanąć w starszym domu, piwnicy albo pralni po remoncie, zaczynam od prostego pytania: czy obwód został przygotowany pod realne obciążenie i ochronę, czy tylko pod wtyczkę? W praktyce przed podłączeniem pralki sprawdzam pięć rzeczy, które najczęściej decydują o spokoju na lata.
- Czy gniazdo ma rzeczywistą ochronę PE, a nie tylko bolec „na pokaz”.
- Czy obwód jest zabezpieczony RCD 30 mA, zwłaszcza gdy urządzenie pracuje blisko wody.
- Czy przewody i zaciski nie są przegrzane, spuchnięte albo nadtopione.
- Czy w pralni nie ma stałych przedłużaczy lub rozgałęźników, które pracują jak półśrodek.
- Czy w pomieszczeniu nie ma śladów wilgoci, przecieków lub uszkodzeń osprzętu.
Jeżeli którykolwiek z tych punktów budzi wątpliwość, nie warto odkładać sprawy na później. W praktyce najbezpieczniej jest zlecić pomiar i ocenę elektrykowi, a dopiero potem włączać pralkę do obiegu. Przy urządzeniach, które pracują z wodą, ciepłem i metalową obudową, margines błędu jest po prostu zbyt mały.
Najrozsądniejsze podejście jest proste: najpierw sprawdzam stan instalacji, potem dopasowuję zabezpieczenia, a dopiero na końcu podłączam sprzęt. Taka kolejność oszczędza nerwów, sprzętu i niepotrzebnych napraw.
