Pomiar rezystancji izolacji - Jak uniknąć błędów i co zaniża wynik?

Rezystancja izolacji mówi, czy przewody, osprzęt i obudowy w instalacji naprawdę trzymają napięcie tam, gdzie powinny, czy już pojawia się niebezpieczny upływ prądu. W praktyce ten pomiar pomaga wykryć wilgoć, zabrudzenia, uszkodzenia kabli i problemy po modernizacji, zanim zamienią się w wyzwalanie zabezpieczeń albo awarię urządzeń. Najwięcej sensu ma tam, gdzie instalacja pracuje ciężko: w pralniach, kotłowniach, warsztatach i innych miejscach, w których para i detergenty nie oszczędzają przewodów.

Co ten parametr mówi o stanie instalacji

Patrzę na ten pomiar jak na szybki test zdrowia przewodów. Jeśli wynik jest wysoki, izolacja dobrze oddziela żyły czynne od siebie, od obudowy i od przewodu ochronnego. Jeśli spada, prąd zaczyna szukać drogi obejścia: przez wilgoć, brud, uszkodzoną powłokę albo zużyty osprzęt.

Warto nie mylić tego badania z innymi pomiarami ochronnymi. Ciągłość przewodu ochronnego sprawdza połączenie PE, impedancja pętli zwarcia mówi, czy zabezpieczenie zadziała przy zwarciu, a test różnicówki pokazuje, czy wyłącznik reaguje na prąd różnicowy. Sam stan izolacji odpowiada na inne pytanie: czy instalacja nie ma niepożądanych upływów, które jeszcze nie muszą dawać widocznej awarii, ale już obniżają bezpieczeństwo.

W pralniach, myjniach i innych wilgotnych pomieszczeniach to badanie bywa szczególnie zdradliwe, bo nawet drobna kondensacja potrafi zaniżyć odczyt. Właśnie dlatego nie traktuję go jako formalności, tylko jako praktyczny wskaźnik ryzyka. To prowadzi do pytania, jak taki pomiar wykonać bez przypadkowego błędu.

Jak wykonać pomiar krok po kroku

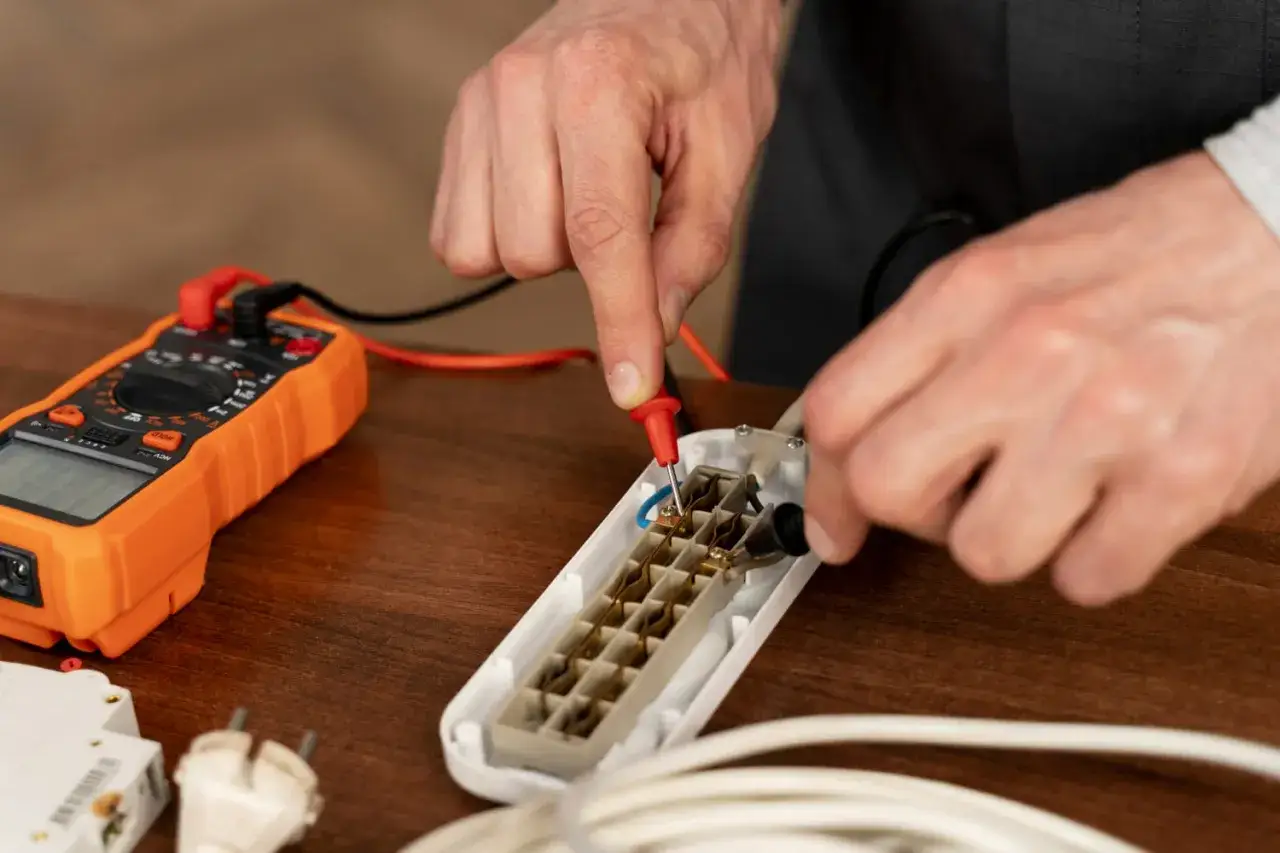

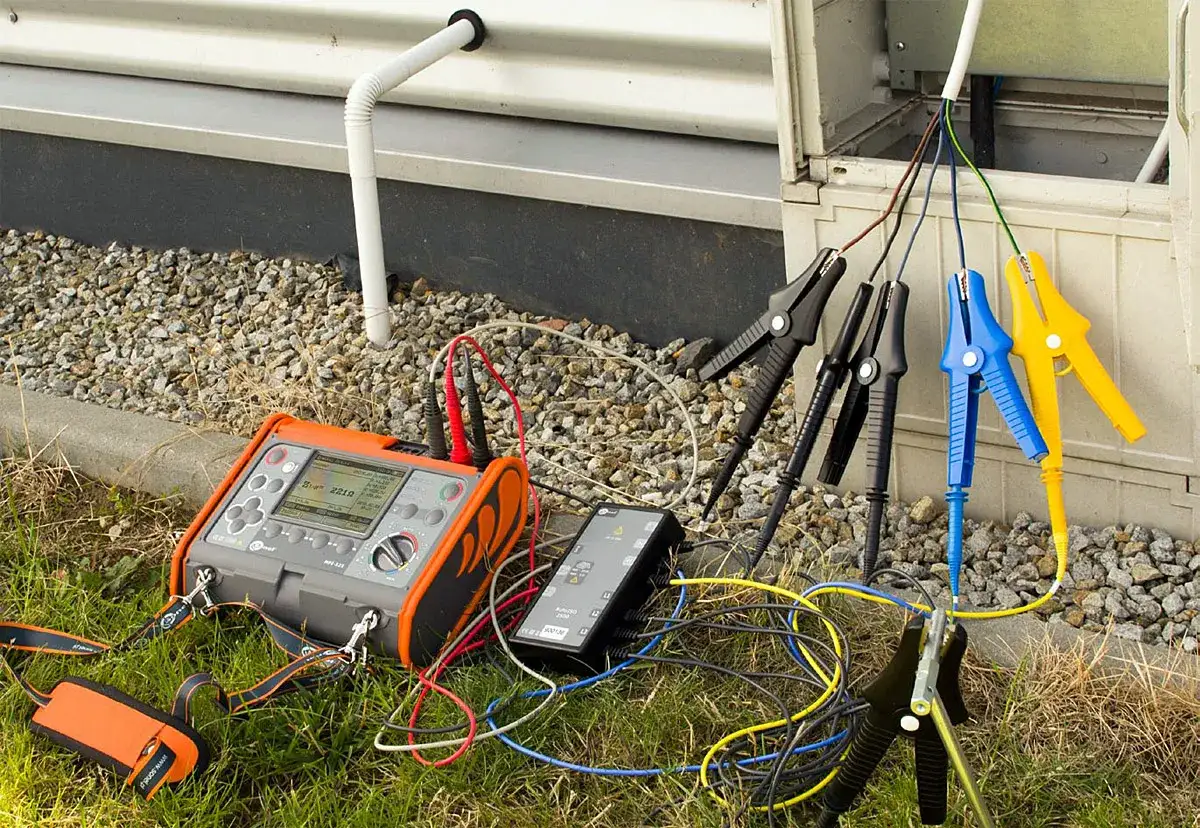

Megomierz, czyli tester izolacji, podaje napięcie stałe i mierzy bardzo mały prąd upływu. Żeby wynik miał sens, trzeba przygotować obwód, bo podłączone urządzenia i elektronika potrafią zafałszować odczyt albo nawet zareagować na samo napięcie testowe.

1. Odłącz zasilanie i potwierdź brak napięcia. Tego pomiaru nie robi się na pracującym obwodzie.
2. Odseparuj elementy wrażliwe. Zasilacze, falowniki, sterowniki, liczniki i ograniczniki przepięć mogą zaniżyć wynik albo ulec uszkodzeniu.
3. Połącz badane żyły zgodnie z metodą testu. W typowym obwodzie fazy zwiera się razem i mierzy względem PE lub obudowy.
4. Dobierz napięcie probiercze. Najczęściej stosuje się 500 V DC dla instalacji 230/400 V, 250 V DC dla delikatniejszych układów i 1000 V DC dla obwodów wyższego napięcia.
5. Wykonaj odczyt po ustabilizowaniu wskazania. W długich kablach wynik potrafi przez chwilę rosnąć, bo izolacja się ładuje.
6. Po pomiarze rozładuj badany obwód. To ważne, bo test wprowadza energię, która musi bezpiecznie zejść.

W instalacjach z dużą ilością elektroniki nie ufam pierwszemu odczytowi bez sprawdzenia, co dokładnie było odłączone. Im bardziej rozproszony obwód, tym większa szansa, że sam pomiar pokaże nie stan przewodów, tylko sumę wszystkich podłączonych urządzeń. Gdy technika badania jest już jasna, najważniejsze staje się odczytanie wyniku bez nadinterpretacji.

Jakie wyniki uznaję za poprawne

Nie szukam jednego magicznego numeru dla każdego obwodu. Liczy się napięcie instalacji, rodzaj układu i to, czy badam sam przewód, czy cały odcinek z osprzętem. W praktyce spotyka się następujące progi:

1 MΩ to próg minimalny, a nie wynik, z którego człowiek powinien być dumny. W dobrze wykonanej instalacji odczyt bywa wyraźnie wyższy, często wchodzi w dziesiątki megaomów. Jeżeli wynik krąży tuż przy granicy, nie uznaję go za komfortowy, nawet jeśli formalnie jeszcze przechodzi.

W obwodach z elektroniką lub ogranicznikami przepięć czasem trzeba zejść z napięciem testowym, ale wtedy ocena jest bardziej ostrożna i zawsze zależy od tego, co przewidział producent urządzenia. Sama liczba na wyświetlaczu ma więc sens tylko wtedy, gdy znam warunki jej uzyskania. A te warunki bardzo łatwo psują czynniki z pozoru błahe.

Co najczęściej zaniża odczyt

W praktyce najwięcej problemów daje nie spektakularne uszkodzenie, tylko codzienność: wilgoć, zabrudzenie i osprzęt, który nie został odłączony przed badaniem. W pralniach, suszarniach i pomieszczeniach technicznych to szczególnie częsty zestaw.

• Wilgoć i kondensacja. Nawet lekko zawilgocona puszka, kanał kablowy albo końcówka przewodu potrafi mocno obniżyć odczyt.
• Osady pyłu i chemii. Kurz, para wodna i resztki detergentów tworzą ścieżkę upływu po powierzchni izolacji.
• Uszkodzona powłoka kabla. Przetarcie, zgniecenie, przypalenie albo zbyt mocne naciągnięcie przewodu daje efekt od razu.
• Podłączona elektronika. Zasilacze, falowniki, filtry EMC i sterowniki pracują równolegle z pomiarem i mogą go zaniżać.
• Temperatura. Zimny, mokry obiekt zwykle pokaże gorszy wynik niż ten sam obwód po osuszeniu i wyrównaniu temperatury.

W środowisku pralniczym dochodzi jeszcze jeden problem: chemia do mycia i para wodna nie zawsze powodują awarię od razu, ale potrafią przez dłuższy czas osłabiać izolację powierzchniowo. Dlatego słabszy wynik nie musi od razu oznaczać przebicia, ale prawie zawsze oznacza, że trzeba szukać przyczyny. I właśnie wtedy przydaje się spokojny plan działania.

Co robię, gdy wynik jest niski albo niestabilny

Jeżeli odczyt jest zły, nie zgaduję na ślepo. Rozdzielam instalację na mniejsze fragmenty, bo dopiero wtedy da się ustalić, czy problem dotyczy jednego obwodu, jednej puszki, czy całej gałęzi.

1. Powtarzam pomiar po odłączeniu odbiorników. Czasem sam napęd, zasilacz albo filtr przeciwzakłóceniowy jest źródłem zaniżenia.
2. Badam krótsze odcinki osobno. To najszybszy sposób na lokalizację problemu bez rozbierania całej instalacji.
3. Sprawdzam miejsca narażone na wodę i brud. Puszki, rozdzielnice, przejścia przez ściany, okolice złącz i osprzętu przy maszynach.
4. Oczyszczam i osuszam elementy, jeśli to bezpieczne. W wielu przypadkach sam kurz i wilgoć są główną przyczyną spadku wyniku.
5. Porównuję fazy i wyniki z wcześniejszymi protokołami. Nagły spadek jednej linii mówi więcej niż pojedynczy odczyt bez kontekstu.
6. Nie oddaję obwodu do pracy, jeśli wynik dalej jest graniczny. To moment na dokładniejszą diagnostykę, a nie na „może się samo poprawi”.

Jeżeli po zalaniu, myciu maszyn albo remoncie wynik spada tylko na jednym odcinku, zwykle winna jest lokalna strefa wilgoci, a nie cała instalacja. Taki przypadek da się naprawić szybciej, ale tylko wtedy, gdy nie zignoruje się pierwszego sygnału. Właśnie dlatego w obiektach związanych z czystością i higieną systematyka ma większą wartość niż jednorazowy test.

W pralni i przy maszynach pralniczych systematyka daje największy spokój

Jeśli instalacja pracuje obok pralek przemysłowych, suszarek, pomp, dozowników chemii albo w pomieszczeniach mytych na mokro, nie czekam wyłącznie na kolejny okresowy przegląd. Badanie warto zrobić po zalaniu, po remoncie, po wymianie rozdzielnicy, po dołożeniu napędów i po dłuższym postoju urządzeń. W takich miejscach jedna słaba puszka albo zawilgocony odcinek przewodu potrafi zaniżyć cały wynik i dać złudne poczucie bezpieczeństwa.

• Najpierw sprawdzam strefy o największej wilgotności.
• Potem porównuję wyniki z wcześniejszymi pomiarami, bo trend bywa ważniejszy niż pojedyncza liczba.
• Na końcu zapisuję warunki badania: temperaturę, wilgotność i to, co było odłączone.

Właśnie taka dokumentacja pomaga odróżnić rzeczywiste zużycie izolacji od chwilowego wpływu wilgoci. Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: w mokrym środowisku ważniejsza od samego odczytu jest jego powtarzalność i kontekst. To one pokazują, czy instalacja naprawdę jest zdrowa, czy tylko na moment wygląda dobrze.
