Budowa ogranicznika przepięć decyduje o tym, czy urządzenie zadziała szybko, bezpiecznie i w odpowiednim miejscu instalacji. W praktyce liczy się nie tylko sam element ochronny, ale też sposób odprowadzenia energii do uziemienia, obecność zabezpieczenia termicznego, sygnalizacja stanu i dopasowanie do typu sieci. Poniżej rozkładam to na proste części: z czego taki aparat się składa, jak działa podczas udaru i jak dobrać go do domu, pralni albo małej hali.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem ochrony przeciwprzepięciowej
- Ogranicznik przepięć nie „pochłania” całego udaru, tylko kieruje energię do PE i ogranicza napięcie na chronionych obwodach.
- Wewnątrz najczęściej pracuje iskiernik albo warystor, a w lepszych modułach także odłącznik termiczny i wskaźnik zużycia.
- Typ T1 montuje się przy wejściu instalacji, T2 w rozdzielnicach pośrednich, a T3 blisko czułych odbiorników.
- Najczęstszy błąd montażowy to zbyt długie przewody i pętle, które psują skuteczność nawet dobrego aparatu.
- Przy doborze patrzę przede wszystkim na Uc, Up, Iimp, In/Imax oraz zgodność z układem sieci i dobezpieczeniem.
- W pralni, serwerowni czy przy automatyce urządzeń czystości ochrona ma sens tylko jako część całego układu: SPD, uziemienie i wyrównanie potencjałów.
Z czego składa się taki aparat i co robi każdy element
Gdy rozbieram temat na części, widzę kilka elementów, które przesądzają o jakości całego rozwiązania. Najważniejszy jest oczywiście element nieliniowy - to on reaguje na wzrost napięcia i pozwala odprowadzić energię przepięcia. W zależności od konstrukcji będzie to najczęściej warystor albo iskiernik. Warystor szybciej ogranicza napięcie, a iskiernik lepiej znosi bardzo duże udary, dlatego oba rozwiązania mają swoje miejsce w instalacjach.
| Element | Rola w urządzeniu | Dlaczego ma znaczenie |
|---|---|---|
| Warystor | Zmienia opór wraz ze wzrostem napięcia i szybko „przyciąga” przepięcie do siebie. | Dobrze sprawdza się przy ochronie odbiorników wrażliwych, ale starzeje się z każdym większym impulsem. |
| Iskiernik | Po przekroczeniu progu tworzy łuk i odprowadza prąd udarowy. | Ma dużą wytrzymałość na silne udary, dlatego często trafia do ochronników typu 1. |
| Odłącznik termiczny | Odłącza uszkodzony lub przegrzany moduł od instalacji. | Chroni przed przegrzaniem i ryzykiem pożaru, szczególnie w modułach warystorowych. |
| Wskaźnik stanu | Pokazuje, czy wkład ochronny nadal pracuje poprawnie. | Ułatwia szybki przegląd bez demontażu rozdzielnicy. |
| Podstawa i wkład modułowy | Umożliwia montaż i - w wielu modelach - samą wymianę wkładu ochronnego. | To praktyczne rozwiązanie serwisowe: przy awarii wymieniasz moduł, a nie całą bazę. |
W nowocześniejszych konstrukcjach spotyka się też sygnalizację zdalną, czyli styk przekazujący informację o uszkodzeniu do automatyki lub systemu nadzoru. To drobiazg, który w małej pralni albo w zapleczu technicznym potrafi oszczędzić sporo czasu, bo awaria ochronnika nie umyka wtedy uwadze. Skoro już wiemy, z czego składa się aparat, warto zobaczyć, co dokładnie dzieje się w chwili przepięcia.
Jak działa, kiedy w sieci pojawia się udar
W stanie normalnym ogranicznik powinien zachowywać się jak element o bardzo dużej impedancji, czyli praktycznie nie przeszkadzać instalacji. Kiedy jednak pojawia się przepięcie, jego wnętrze gwałtownie przechodzi w stan przewodzenia i energia trafia do przewodu ochronnego oraz uziemienia. Z punktu widzenia urządzeń końcowych kluczowe jest to, że napięcie na ich zaciskach zostaje obniżone do poziomu bezpieczniejszego niż ten, który zniszczyłby elektronikę.
W praktyce różnica między technologiami jest wyraźna. Iskiernik działa przez jonizację i zapłon łuku - ma dużą odporność, ale potrzebuje wyższego napięcia i bywa wolniejszy. Warystor reaguje szybciej: wraz ze wzrostem napięcia jego rezystancja maleje, więc nadmiar energii zostaje odprowadzony niemal natychmiast. To właśnie dlatego warystory tak często trafiają do ochrony czułych odbiorników, takich jak sterowniki pralnicze, moduły automatyki, zasilacze czy elektronika pomiarowa.
- Najpierw pojawia się skok napięcia w instalacji.
- Element nieliniowy zmniejsza swoją impedancję.
- Prąd udarowy płynie do PE zamiast przez urządzenia.
- Po ustąpieniu przepięcia aparat wraca do stanu gotowości albo sygnalizuje zużycie.
To ważne rozróżnienie: ogranicznik nie „znosi” całego zagrożenia, tylko je ogranicza i przekierowuje. Im krótsza i lepiej poprowadzona droga do uziemienia, tym skuteczniej działa. I właśnie dlatego sama technologia to dopiero połowa sukcesu - druga połowa zaczyna się przy wyborze typu urządzenia i jego miejsca w rozdzielnicy.
Który typ pasuje do której części instalacji
W polskiej praktyce projektowej najczęściej mówi się o typach T1, T2 i T3, zgodnych z PN-EN 61643-11. Dla czytelnika najważniejsze jest nie tyle samo oznaczenie, ile rola urządzenia w całym łańcuchu ochrony. Typ 1 bierze na siebie najcięższy udar, typ 2 gasi przepięcia łączeniowe i resztkowe, a typ 3 dopracowuje ochronę przy samym odbiorniku.
| Typ | Co zwykle zatrzymuje | Gdzie się go montuje | Na co zwracam uwagę |
|---|---|---|---|
| T1 | Bezpośrednie lub bardzo silne prądy piorunowe, badane impulsem 10/350 µs. | Przy wejściu instalacji, w rozdzielnicy głównej, szczególnie gdy obiekt ma instalację odgromową. | Duża wytrzymałość prądowa i poprawne dobezpieczenie. |
| T2 | Przepięcia indukowane i łączeniowe, badane impulsem 8/20 µs. | W podrozdzielnicach i na rozgałęzieniach instalacji. | Dobra koordynacja z T1 i właściwy poziom ochrony Up. |
| T3 | Końcowe „dopieszczenie” ochrony czułych urządzeń. | Blisko odbiornika, zwykle w pobliżu gniazda, puszki lub urządzenia. | Krótki odcinek do sprzętu i sensowne połączenie z wcześniejszymi stopniami. |
| T1+T2 | Połączenie ochrony przed dużym udarem i przepięciami wtórnymi. | Gdy chcesz uprościć układ i ograniczyć liczbę aparatów. | Przydatne tam, gdzie rozdzielnica jest mała albo układ ma ograniczoną przestrzeń. |
W starszych opisach nadal spotyka się oznaczenia B, C i D, ale ja traktuję je już jako nazewnictwo historyczne. Dla praktyki ważniejsze jest pytanie, co ma chronić dany stopień i gdzie naprawdę kończy się jego strefa działania. Przy kilku rozdzielnicach w budynku lepiej myśleć kaskadowo: mocniejsza ochrona przy wejściu, dokładniejsza dalej, a na końcu element przy samym odbiorniku. To prowadzi wprost do montażu, bo nawet najlepiej dobrany typ można zepsuć przez drobny błąd wykonawczy.
Na co patrzę przy doborze i montażu
Przy doborze nie zaczynam od ceny, tylko od parametrów technicznych. Najpierw sprawdzam Uc, czyli maksymalne napięcie pracy ciągłej, potem Up, czyli poziom ochrony, a dalej zdolność przyjmowania udaru: Iimp dla T1 oraz In/Imax dla T2. Do tego dochodzą parametry zwarciowe, takie jak Isccr i Ifi, które mówią, czy aparat bezpiecznie zniesie warunki w danej rozdzielnicy.
| Parametr | Co oznacza w praktyce | Dlaczego go sprawdzam |
|---|---|---|
| Uc | Napięcie, przy którym ogranicznik może pracować bez przerwy. | Musi pasować do sieci, inaczej aparat będzie działał źle albo zbyt szybko się zużyje. |
| Up | Poziom napięcia, do którego SPD ogranicza udar. | Im niższy, tym lepiej dla chronionych urządzeń, ale musi być dobrany rozsądnie do układu. |
| Iimp | Zdolność przyjęcia prądu piorunowego w typie T1. | Kluczowa tam, gdzie obiekt ma instalację odgromową lub narażenie na silne udary. |
| In / Imax | Prąd wyładowczy dla typów T2 i wytrzymałość na kolejne impulsy. | Pokazuje, jak aparat znosi powtarzalne przepięcia w eksploatacji. |
| Isccr / Ifi | Zachowanie przy zwarciu i prądzie następczym. | Bez tego można dobrać aparat, który w rozdzielnicy będzie po prostu niebezpieczny. |

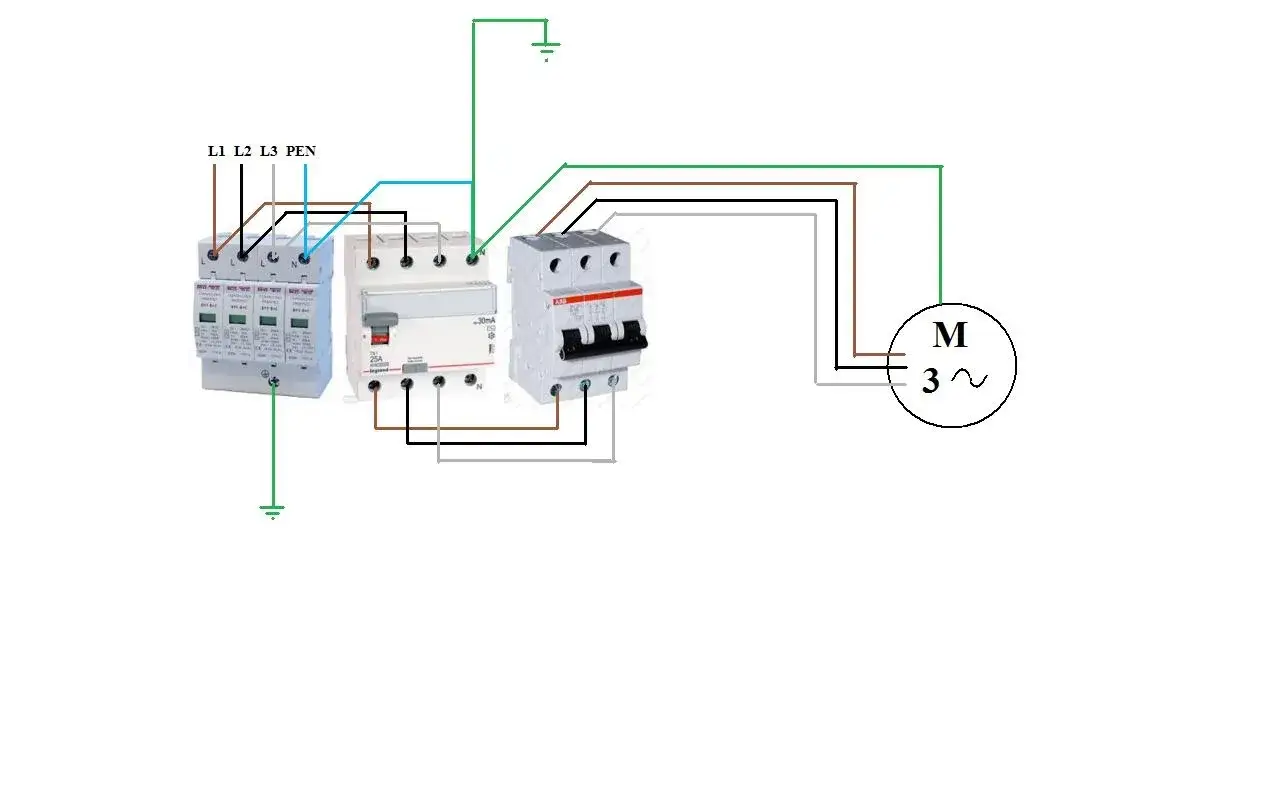

W montażu największą różnicę robią detale. Suma przewodów łączących fazę, SPD i szynę PE powinna być możliwie mała, a w praktyce celuję w układ jak najkrótszy i prosty, często nieprzekraczający 0,5 m sumarycznie. Unikam ostrych łuków, pętli i niepotrzebnych odcinków, bo każdy centymetr zwiększa indukcyjność i podnosi napięcie na chronionym obwodzie. W wielu aplikacjach przyjmuje się też przekroje rzędu Cu 16 mm² dla T1 i Cu 6 mm² dla T2, ale zawsze w pierwszej kolejności sprawdzam wymagania producenta i konkretnego układu sieci.
Jedna rzecz, którą często pomija się w praktyce, to współpraca z wyłącznikami różnicowoprądowymi. T1 nie powinien być montowany za RCD w sposób przypadkowy, bo może powodować niepożądane zadziałania albo kłopoty z selektywnością. W instalacjach technicznych, na przykład przy zasilaniu pralnic, suszarni czy układów dozowania chemii, takie niedopatrzenie wychodzi zwykle przy pierwszym większym zakłóceniu, a nie w dniu odbioru. Skoro montaż ma już sens, warto jeszcze wiedzieć, kiedy sam ochronnik zaczyna tracić swoje właściwości.
Jak rozpoznać zużycie i kiedy trzeba wymienić wkład
Ochronnik przepięć nie jest elementem „na zawsze”. Każdy większy udar zostawia na nim ślad, a warystory zużywają się stopniowo. Dlatego patrzę nie tylko na datę montażu, ale przede wszystkim na wskaźnik stanu, ewentualną sygnalizację zdalną i zachowanie instalacji po burzach albo po większych zakłóceniach sieci. Jeżeli moduł pokazuje uszkodzenie, wymiana powinna być szybka, bo pozostawienie rozłączonego lub przegrzanego elementu daje fałszywe poczucie bezpieczeństwa.
W konstrukcjach modułowych zaletą jest to, że zwykle wymienia się sam wkład ochronny, a nie całą podstawę. To oszczędza czas i zmniejsza koszt serwisu, co ma znaczenie zwłaszcza tam, gdzie przestój boli bardziej niż sam aparat. W praktyce nie czekam jednak tylko na czerwony wskaźnik - jeśli po incydencie w rozdzielnicy pojawia się zapach przegrzania, przebarwienie obudowy albo urządzenie zaczyna zachowywać się niestabilnie, traktuję to jako sygnał do sprawdzenia całego toru ochrony.
W pralni, w małej hali usługowej albo przy automatyce myjącej nie chodzi o pojedynczy „bezpiecznik na przepięcia”, tylko o spójny układ: poprawny typ SPD, dobry PE, krótkie przewody i sensowny podział na stopnie ochrony. Gdy te warunki są spełnione, ogranicznik robi dokładnie to, czego oczekuję - nie rzuca się w oczy, ale skutecznie odciąża elektronikę, silniki i sterowanie. Jeśli któryś z tych elementów jest zrobiony byle jak, nawet drogi aparat nie obroni całej instalacji tak, jak powinien.
Najbardziej praktyczna zasada jest prosta: dobry ochronnik przepięciowy działa najlepiej wtedy, gdy jest częścią całego systemu, a nie samotnym modułem w rozdzielnicy. Warto więc sprawdzić nie tylko sam typ urządzenia, ale też uziemienie, prowadzenie przewodów i miejsce montażu, bo właśnie tam najczęściej wygrywa się albo przegrywa ochronę instalacji.
