Odczytanie oznaczenia kabla nie polega na zgadywaniu po kolorze jednej żyły. Najpierw trzeba rozpoznać rodzinę przewodu, potem napięcie znamionowe, liczbę żył, przekrój i dopiero na końcu sprawdzić barwy oraz dopiski producenta. W tym tekście pokazuję, jak czytać oznaczenia kabli krok po kroku, bez pomyłek przy instalacji domowej, sprzęcie AGD i przewodach spotykanych w warsztacie.
Najpierw odczytaj symbol, potem liczby, a na końcu kolory żył
- H zwykle oznacza przewód zharmonizowany, a cyfry po nim mówią o napięciu pracy.
- Kolory żył są ważne, ale w starszych instalacjach trzeba je potwierdzać pomiarem.
- 3G1,5 to trzy żyły, w tym ochronna, o przekroju 1,5 mm².
- Przy AGD i miejscach wilgotnych liczy się też giętkość oraz odporność izolacji.
- Sam nadruk na płaszczu nie wystarcza, jeśli kabel był przerabiany albo ma startą powłokę.
Najpierw rozpoznaj, z jakim systemem oznaczeń masz do czynienia

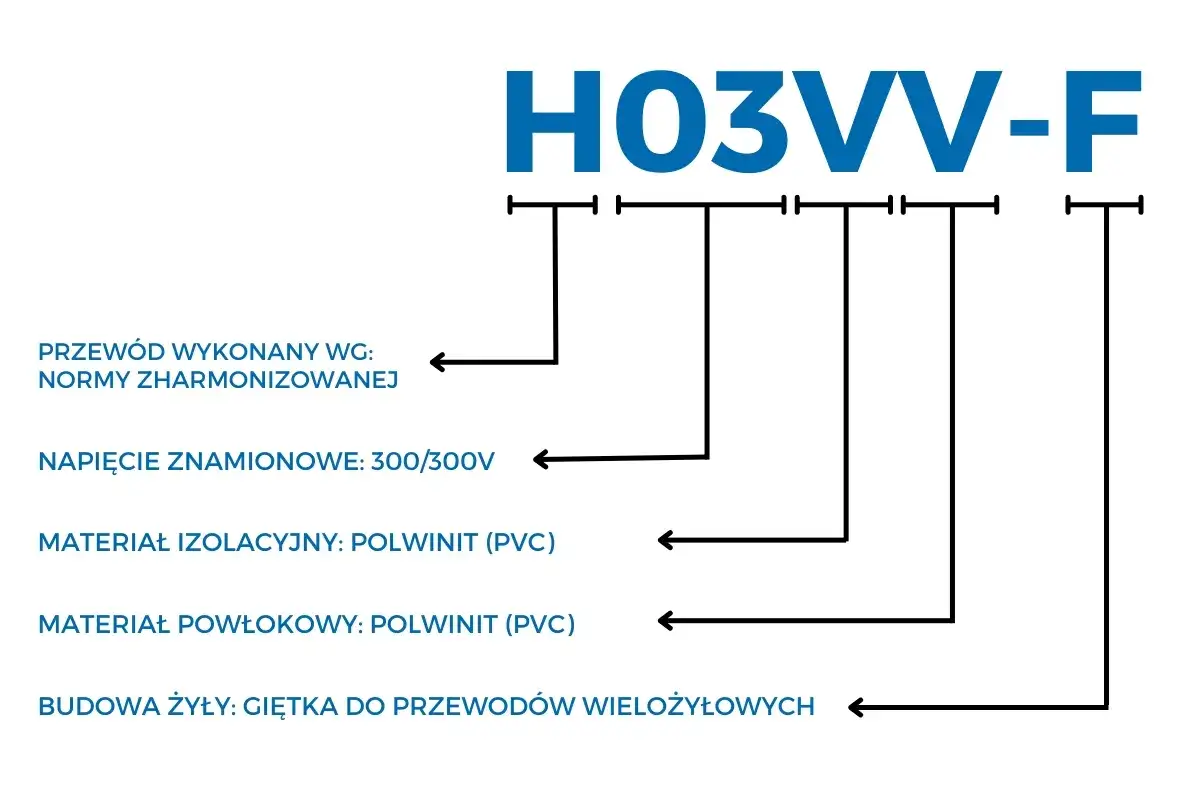

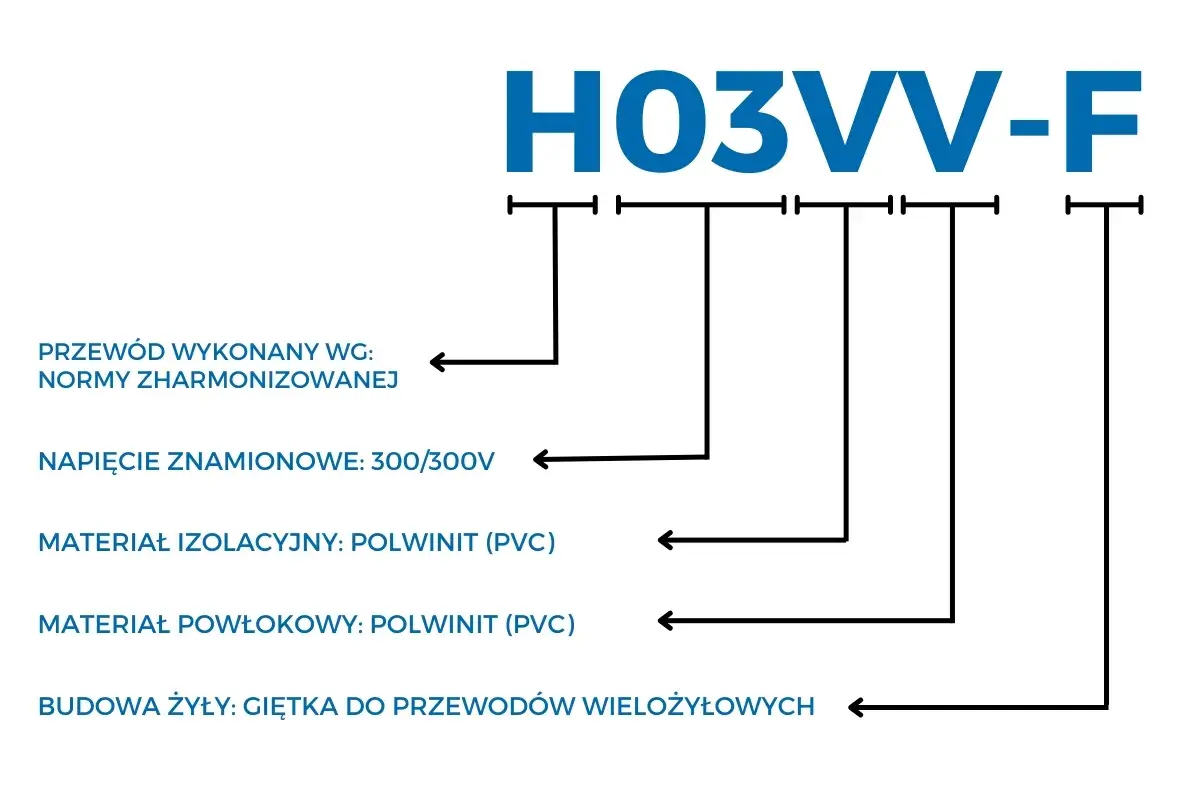

W praktyce spotykam dwa światy: oznaczenia zharmonizowane typu H05VV-F albo H07RN-F oraz starsze lub krajowe skróty producentów. W systemie zharmonizowanym litery i cyfry układają się w logiczny ciąg: część mówi o zgodności z normą, część o napięciu, część o materiale izolacji i powłoki, a końcówka o budowie żyły. To ważne, bo ten sam wygląd zewnętrzny przewodu może oznaczać zupełnie inne zachowanie pod obciążeniem.
| Element oznaczenia | Co zwykle oznacza | Po co mi ta informacja |
|---|---|---|
| H | Przewód zgodny z systemem zharmonizowanym | Łatwiej porównać przewody od różnych producentów |
| 05 / 07 | Napięcie znamionowe, np. 300/500 V albo 450/750 V | Nie używam przewodu poza zakresem, do którego został zaprojektowany |
| V, R, N, Y | Materiał izolacji lub powłoki, zależny od miejsca w symbolu | To mówi o odporności cieplnej, wilgotności i chemii |
| F, K, U | Budowa i giętkość żyły | Wybieram przewód do montażu stałego albo ruchomego |
| 3G1,5 | Liczba żył, obecność ochronnej i przekrój w mm² | Sprawdzam, czy przewód pasuje do konkretnego obwodu |
Przykład H05VV-F 3G1,5 czytam więc tak: przewód zharmonizowany, na napięcie 300/500 V, z izolacją i powłoką PVC, w wersji elastycznej, trzyżyłowy z żyłą ochronną, o przekroju 1,5 mm². Z kolei H07V-K 1x1,5 to pojedyncza giętka żyła do montażu stałego, na wyższe napięcie znamionowe. Takie rozbicie oszczędza sporo zgadywania, zwłaszcza gdy kilka kabli wygląda podobnie. Gdy już wiem, że kod jest harmonizowany albo krajowy, przechodzę do kolorów żył, bo to one najczęściej zdradzają funkcję przewodu.
Kolory żył mówią o funkcji, ale nie zastępują pomiaru

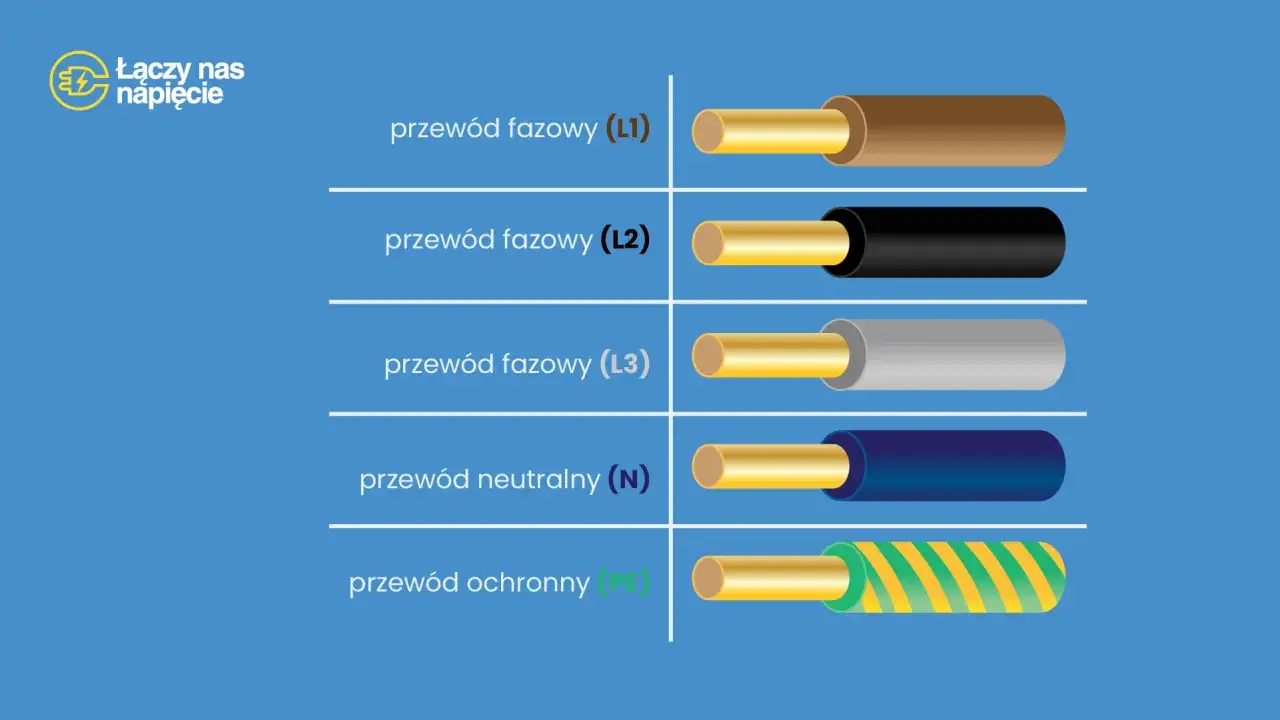

W nowych instalacjach układ kolorów jest prosty i właśnie dlatego tak często pomaga przy pierwszym odczycie. Zgodnie z europejską praktyką i polską normą identyfikacji żył, zielono-żółty to przewód ochronny PE, niebieski to neutralny N, a przewody fazowe najczęściej mają barwę brązową, czarną lub szarą. W układach trójfazowych te trzy kolory są dziś najwygodniejszym i najbezpieczniejszym standardem.| Kolor | Najczęstsza funkcja | Na co uważać |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Nie używam go do innych celów |
| Niebieski | N, czyli przewód neutralny | W starszych instalacjach może oznaczać coś innego, więc sprawdzam cały obwód |
| Brązowy / czarny / szary | Fazy L1 / L2 / L3 | Kolor fazy zależy od układu i liczby żył |
| PEN | Połączenie funkcji ochronnej i neutralnej | Wymaga szczególnej ostrożności, zwłaszcza w starszych układach TN-C |
W przewodach dwużyłowych najczęściej widzę układ brązowy i niebieski, w trzyżyłowych dochodzi zielono-żółty, a w cztero- i pięciożyłowych pojawiają się jeszcze czarny i szary. Przy kablach sześciożyłowych i większych pozostałe żyły bywają czarne z nadrukiem cyfrowym, więc sama barwa przestaje wystarczać do identyfikacji. Sam kolor jednak nie wystarcza, więc następny krok to liczba żył, przekrój i napięcie znamionowe.
Liczba żył, przekrój i napięcie znamionowe decydują o zastosowaniu
Oznaczenie 3G1,5 jest bardziej użyteczne niż cała długa nazwa handlowa, bo od razu pokazuje konstrukcję. 3 oznacza liczbę żył, G mówi o obecności żyły ochronnej, a 1,5 to przekrój każdej żyły w mm². W podobny sposób 5x2,5 oznacza pięć żył po 2,5 mm², a 1x1,5 to przewód jednożyłowy.
| Zapisy | Jak je czytam | Typowy sens |
|---|---|---|
| 1x1,5 | Jedna żyła o przekroju 1,5 mm² | Pojedynczy przewód montażowy |
| 3G1,5 | Trzy żyły, w tym ochronna, po 1,5 mm² | Typowe dla wielu przewodów do urządzeń |
| 5x2,5 | Pięć żył po 2,5 mm² | Przewód wielożyłowy, zwykle bez oznaczenia żyły ochronnej w symbolu |
Przekrój w mm² to nie średnica kabla, tylko pole przekroju żyły. To właśnie ono wpływa na spadek napięcia, grzanie i dopuszczalne obciążenie prądowe, ale w realnej instalacji znaczenie mają też długość trasy, sposób ułożenia i zabezpieczenie. Dlatego dwa przewody o tym samym przekroju nie zawsze są zamienne w stu procentach. W domu najczęściej spotykam 1,5 mm², 2,5 mm² i 4 mm², a przy sprzęcie gospodarstwa domowego często 0,75-1,5 mm², ale dobór zawsze trzeba zestawić z instrukcją producenta. Po tych trzech danych zwykle wiem już, czy przewód pasuje do instalacji, czy tylko wygląda podobnie.
Najczęstsze skróty, które warto czytać razem, a nie osobno
Najwięcej bałaganu robią litery, które na pierwszy rzut oka wyglądają podobnie. Ja czytam je zawsze w kontekście całego kodu, bo ten sam znak bywa częścią innych rodzin przewodów. W praktyce najczęściej spotkasz kilka skrótów, które decydują o tym, czy kabel nadaje się do montażu stałego, czy do pracy w ruchu.
| Symbol | Najczęstsze znaczenie | Co z tego wynika |
|---|---|---|
| F | Żyła giętka, przewód elastyczny | Dobrze znosi częste zginanie |
| K | Żyła giętka do układania na stałe | Nadaje się do stałego montażu w urządzeniu lub rozdzielnicy |
| U | Żyła sztywna jednodrutowa | Sprawdza się w prostych, sztywniejszych odcinkach instalacji |
| G | Obecność żyły ochronnej | W symbolu pojawia się PE |
| X | Brak żyły ochronnej | To ważne przy doborze kabla do konkretnego obwodu |
| V / Y | PVC, czyli polwinit | Popularna izolacja i powłoka w wielu przewodach domowych |
| N / R / S | Różne materiały o wyższej odporności, często gumowe lub silikonowe | Przydają się tam, gdzie liczy się temperatura, wilgoć lub elastyczność |
Dlatego H05VV-F i H07RN-F nie są zamiennikami „na oko”. Pierwszy zwykle oznacza lżejszy przewód z PVC, drugi - przewód gumowy, który lepiej znosi trudniejsze warunki pracy. Jeśli przewód ma pracować przy drganiach, częstym zginaniu albo w strefie wilgotnej, ten drugi wariant zwykle ma więcej sensu. Jeśli jednak oznaczenie jest stare albo niepełne, trzeba zejść poziom niżej i sprawdzić, gdzie łatwo o pomyłkę.
Stare instalacje i etykiety bez nadruku wymagają podwójnej kontroli
W starszych instalacjach największy problem polega na tym, że ktoś kiedyś użył innych barw, potem dołożył nowy obwód, a na końcu zamalował lub uszkodził nadruk. W takich sytuacjach sam kolor przestaje być wiarygodną informacją. Ja traktuję go wtedy tylko jako trop, a nie dowód.
- Kolory mogą pochodzić z dawnych norm, a nie z obecnego układu.
- Nadruk na płaszczu bywa starty, przetarty albo częściowo zamalowany.
- W jednym obwodzie mogą być połączone odcinki o różnych barwach.
- PEN w starszych układach nie zachowuje się jak zwykły przewód neutralny.
- Po samym kolorze nie rozpoznasz pewnie, gdzie jest faza, jeśli instalacja była przerabiana.
W takiej sytuacji używam próbnika tylko pomocniczo, a właściwe rozpoznanie robię miernikiem, po odłączeniu zasilania i sprawdzeniu ciągłości. Jeśli chodzi o przewód od pralki albo innego urządzenia stojącego w wilgoci, dokładam jeszcze oględziny izolacji: pęknięcia, zmiękczenie, odbarwienia i ślady przegrzania to sygnał, że sama identyfikacja kolorów już niczego nie załatwia. Dopiero wtedy sens ma dobór przewodu do konkretnego urządzenia lub wymiany.
Przy wymianie przewodu do AGD wybieraj po warunkach pracy, nie tylko po kolorze
Przy wymianie przewodu do sprzętu domowego nie dobieram go wyłącznie po tym, że „pasuje wtyczką”. Dla pralki, suszarki czy innego urządzenia z silnikiem liczy się giętkość, odporność na częste zginanie, temperatura pracy oraz środowisko, w którym kabel będzie leżał. Dlatego przewód do urządzenia stojącego w wilgotnym pomieszczeniu oceniam inaczej niż przewód do stałej instalacji w ścianie.
| Warunki pracy | Na co patrzeć w oznaczeniu | Co daje przewagę |
|---|---|---|
| Pralka, zmywarka, suszarka | Giętkość, odporność na zginanie, właściwa liczba żył i przekrój | Mniejsza szansa na przegrzewanie i pękanie izolacji |
| Miejsce wilgotne | Odporność powłoki i szczelne prowadzenie przewodu | Lepsza trwałość |
| Strefa narażona na kontakt z obudową lub krawędzią | Powłoka bardziej odporna mechanicznie | Mniej przetarć |
Przy pralkach, które wibrują i pracują w łazience lub pralni, najgorszy pomysł to przewód „prawie taki sam” jak oryginał. Ja zawsze porównuję oznaczenie z tabliczką znamionową urządzenia i instrukcją serwisową, bo tam zwykle jest podane minimum przekroju, dopuszczalny typ przewodu i sposób odciążenia mechanicznego, czyli elementu, który przejmuje naciąg kabla zamiast zostawiać go na zacisku. Jeśli producent wymaga konkretnego przewodu, nie zamieniam go na cieńszy ani na sztywniejszy tylko dlatego, że jest pod ręką. Zostaje już tylko krótka lista zasad, które oszczędzają najwięcej błędów.
Najmniej pomyłek robię wtedy, gdy czytam kabel warstwowo
- Najpierw sprawdzam symbol rodziny i napięcie znamionowe.
- Potem odczytuję liczbę żył, obecność PE i przekrój w mm².
- Następnie potwierdzam kolory żył zgodnie z normą i dokumentacją.
- Na końcu biorę pod uwagę warunki pracy: ruch, wilgoć, temperaturę i drgania.
Jeśli mam zapamiętać tylko jedną rzecz, to tę: oznaczenie kabla czyta się warstwowo. Najpierw rodzina i napięcie, potem liczba żył i przekrój, potem kolory, a na końcu warunki pracy. Dopiero ten zestaw mówi, czy przewód nadaje się do danego obwodu, czy tylko wygląda podobnie do właściwego. Tak właśnie unikam najczęstszych pomyłek przy kablach w domu, warsztacie i przy sprzęcie pralniczym.
