Przekaźnik potrafi zatrzymać całą instalację albo urządzenie, choć sam jest niewielki. Pokażę, jak sprawdzić przekaźnik krok po kroku: od rozpoznania wyprowadzeń, przez pomiar cewki, po ocenę styków i rozróżnienie usterki samego elementu od problemu w module, przewodach albo odbiorniku.
W praktyce liczą się trzy rzeczy: bezpieczeństwo, poprawny odczyt oznaczeń i sensowna interpretacja wyników. Dzięki temu nie wymienia się części na ślepo, tylko szybko zawęża przyczynę awarii, co szczególnie przydaje się w urządzeniach domowych, w tym w pralkach i ich modułach sterujących.
Najkrótsza droga do diagnozy przekaźnika prowadzi przez cewkę i styki
- Najpierw rozpoznaj wyprowadzenia: cewka i styki to dwa osobne obwody, które sprawdza się inaczej.
- Prawidłowa cewka ma mierzalną rezystancję; przerwa albo zwarcie od razu wskazują problem.
- Po podaniu napięcia znamionowego przekaźnik powinien wyraźnie kliknąć i przełączyć styki.
- Na zdrowych stykach po zadziałaniu powinna pojawić się bardzo mała rezystancja, a nie wynik losowy.
- Jeśli przekaźnik przechodzi testy, szukaj usterki dalej w zasilaniu, sterowaniu, ścieżkach PCB lub odbiorniku.
- W pralce i podobnych urządzeniach warto dodatkowo obejrzeć luty oraz złącza, bo tam często zaczyna się problem.
Zacznij od rozpoznania typu przekaźnika

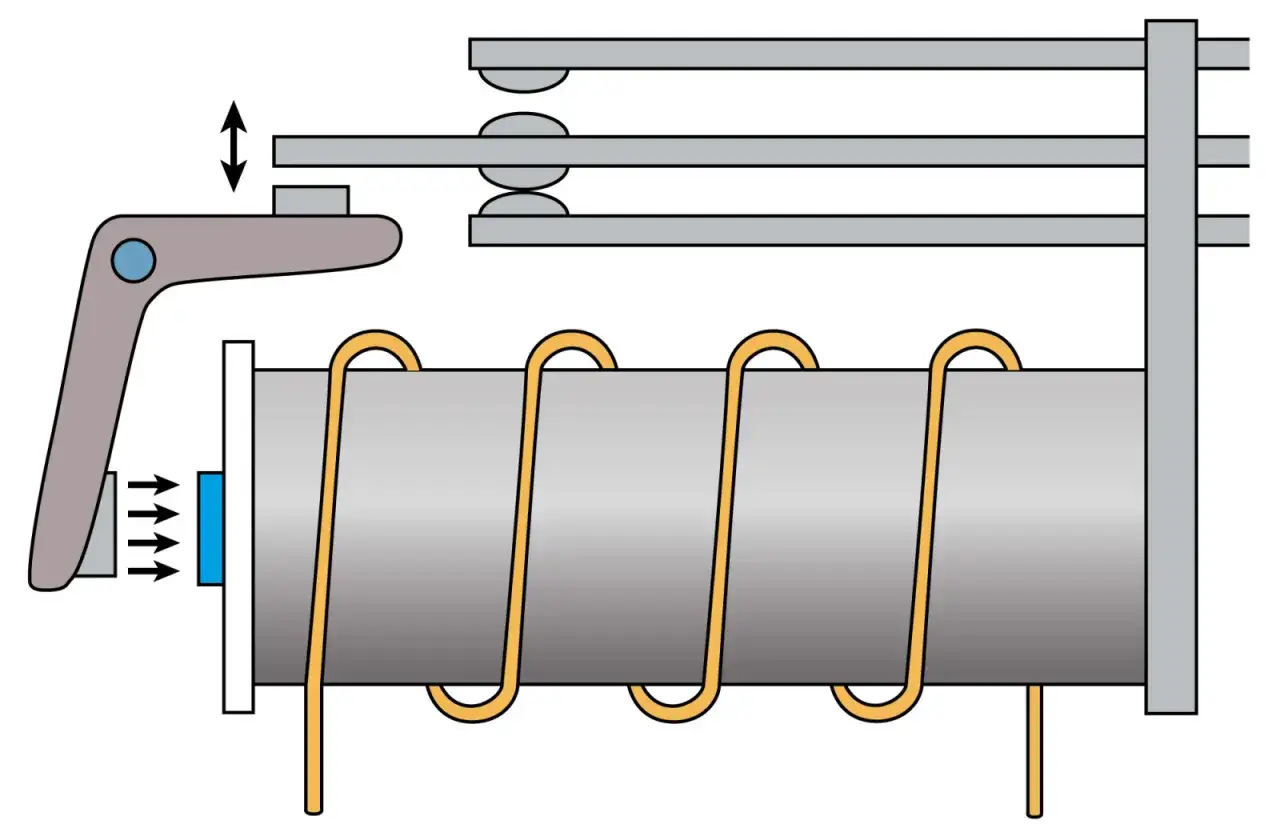

Ja zawsze zaczynam od pytania, z jakim przekaźnikiem mam do czynienia. Klasyczny przekaźnik elektromagnetyczny ma cewkę sterującą i styki, które przełączają obciążenie po podaniu napięcia. Jeśli trafia się przekaźnik półprzewodnikowy, bistabilny albo specjalny moduł czasowy, sam test „na klik” nie wystarczy, bo konstrukcja działa inaczej.
| Oznaczenie | Znaczenie |
|---|---|
| 85 / 86 | Cewka sterująca |
| 30 | Styk wspólny |
| 87 | Styk normalnie otwarty |
| 87a | Styk normalnie zamknięty |
W przekaźnikach samochodowych i w części modułów elektronicznych spotyka się właśnie taki układ, ale oznaczenia na obudowie mogą się różnić. Dla mnie ważniejsze od numeru pinu jest to, czy wiem, gdzie jest cewka, gdzie jest wspólny styk i które wyprowadzenie przełącza obciążenie. Kiedy to mam uporządkowane, mogę bezpiecznie przygotować stanowisko do pomiaru.
Przygotuj bezpieczne stanowisko i narzędzia
Przy instalacji elektrycznej nie zaczynam od miernika, tylko od odłączenia zasilania. W urządzeniu zasilanym z 230 V sprawdzam brak napięcia, a jeśli pracuję na module z kondensatorami, daję mu chwilę na rozładowanie. To nie jest przesada, tylko najprostszy sposób, żeby nie zrobić sobie problemu większego niż sama usterka.
Do sensownego testu zwykle wystarczą:
- multimetr cyfrowy z pomiarem rezystancji i ciągłości,
- zasilacz o znanym napięciu zgodnym z cewką albo inny pewny источник testowy,
- przewody pomiarowe z krokodylkami,
- latarka lub lupa do obejrzenia obudowy, pinów i lutów,
- schemat albo zdjęcie oznaczeń z obudowy, jeśli przekaźnik siedzi w module pralki.
Nie zgaduję napięcia cewki. Jeśli na obudowie jest 12 V, to nie podaję 24 V „na próbę”, a jeśli element pracuje w obwodzie 230 V, nie mieszam tego z pomiarem cewki. Dopiero po takim przygotowaniu przechodzę do właściwego pomiaru cewki.

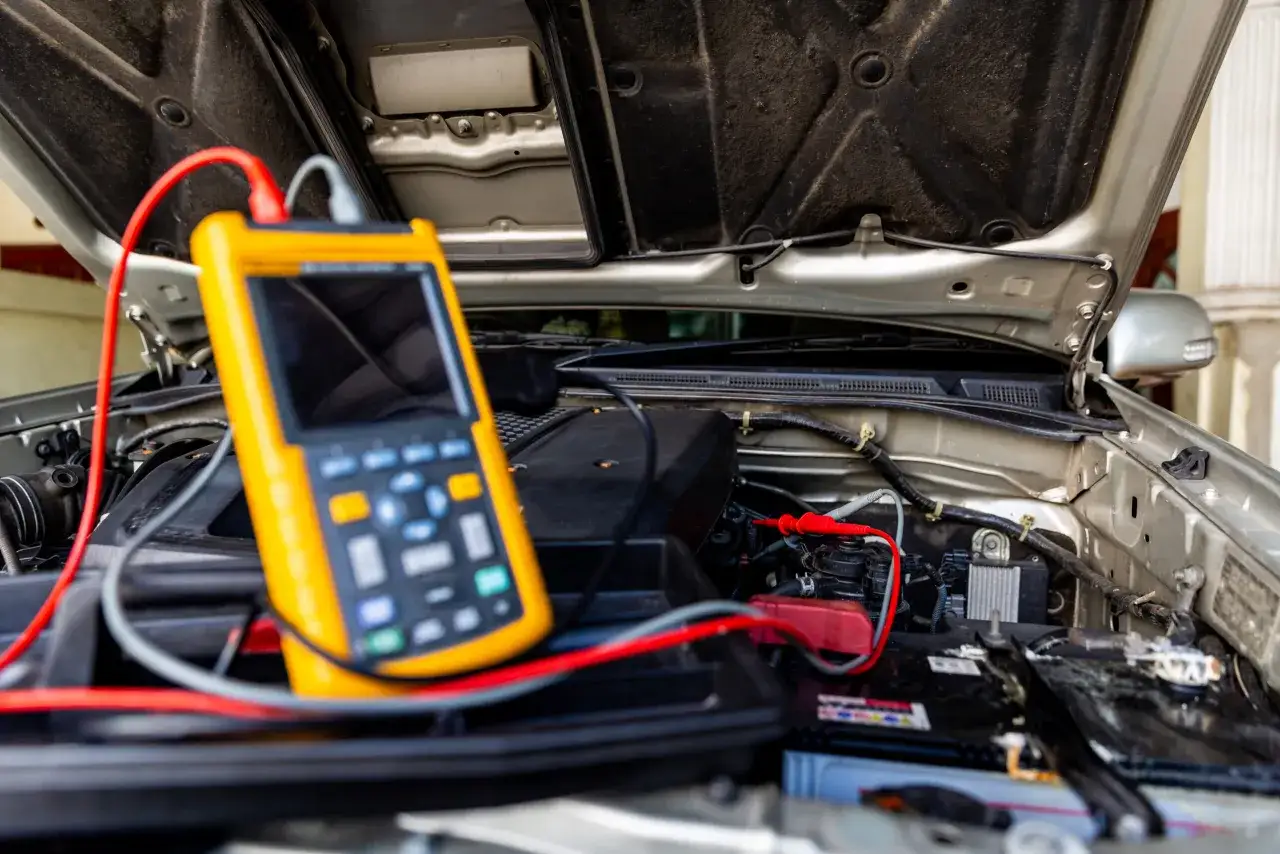

Sprawdź cewkę multimetrem
To jest najprostszy i najważniejszy krok. Ustawiam multimetr na pomiar rezystancji i przykładam końcówki do pinów cewki. Jeśli nie wiem, które to piny, wracam do oznaczeń na obudowie albo do schematu. W wielu przekaźnikach cewka ma wyprowadzenia 85 i 86, ale w modułach AGD spotyka się też inne rozwiązania, więc zawsze patrzę na konkretny element, a nie na przyzwyczajenie.
Wynik odczytu interpretuję tak:
| Wynik pomiaru | Co zwykle oznacza |
|---|---|
| OL, ∞ albo brak przejścia | Przerwa w cewce |
| Wartość bliska 0 Ω | Zwarcie albo poważne uszkodzenie cewki |
| Wartość zgodna z oznaczeniem lub dokumentacją | Cewka najpewniej jest sprawna |
| Wartość wyraźnie odbiegająca od oczekiwanej | Przegrzanie, starzenie, uszkodzenie izolacji albo zły typ przekaźnika |
W wielu małych przekaźnikach 12 V spotyka się zakres od kilkudziesięciu do kilkuset omów, ale nie traktuję tego jak żelaznej reguły. Zawsze ważniejsza jest wartość z obudowy lub karty katalogowej niż „typowy” wynik z internetu. Przy małych opornościach dobrze też zewrzeć końcówki miernika i odjąć rezystancję przewodów, bo kilka dziesiątych oma może pochodzić z samych kabli. Jeśli cewka wypada dobrze, sprawdzam przełączanie styków pod napięciem znamionowym.
Przetestuj przełączanie styków pod napięciem znamionowym
Sam pomiar omomierzem nie zawsze wystarcza, bo przekaźnik może mieć cewkę sprawną, a styki już wypalone albo zanieczyszczone. Dlatego podaję na cewkę dokładnie takie napięcie, jakie przewidział producent, i obserwuję, czy słychać wyraźne kliknięcie. W typowych przekaźnikach elektromagnetycznych zadziałanie bywa osiągane przy około 70% napięcia znamionowego, a odpadanie przy mniej więcej 50%, ale traktuję to jako orientacyjną wskazówkę, nie uniwersalny wyrok.
Po zasileniu cewki sprawdzam ciągłość styków:
| Stan przekaźnika | 30 do 87 | 30 do 87a |
|---|---|---|
| Bez zasilania cewki | Brak ciągłości | Ciągłość |
| Po zasileniu cewki | Ciągłość | Brak ciągłości |
W przekaźniku czteropinowym nie ma styku 87a, więc wtedy sprawdzam tylko przejście między 30 i 87. Jeśli klik słychać, ale styki nie przełączają się pewnie, zwykle winne są wypalone powierzchnie, zabrudzenie albo problem mechaniczny w środku. Gdy przekaźnik mechanicznie przełącza poprawnie, zostaje jeszcze pytanie, czy usterka nie siedzi jednak poza nim.
Odróżnij awarię przekaźnika od problemu w instalacji
To etap, na którym najłatwiej stracić czas. W praktyce bardzo często przekaźnik jest tylko „ofiarą” usterki gdzie indziej: na płytce, w złączu, w obciążeniu albo w układzie sterującym. W pralce szczególnie często sprawdzam grzałkę, pompę, silnik, blokadę drzwi i ścieżki na module, bo uszkodzony odbiornik potrafi zniszczyć nowy przekaźnik szybciej, niż zdążę skończyć naprawę.
| Objaw | Najczęstsza przyczyna | Co robię dalej |
|---|---|---|
| Brak kliknięcia i przerwa na cewce | Uszkodzona cewka | Wymiana przekaźnika |
| Jest klik, ale odbiornik nie działa | Wypalony styk, problem w torze mocy albo uszkodzony odbiornik | Sprawdzam styki, ścieżki i obciążenie |
| Działanie jest raz poprawne, raz nie | Luźne złącze, zimny lut, zabrudzenie lub zużycie styków | Oględziny PCB i poprawa połączeń |
| Obudowa jest osmolona albo stopiona | Przeciążenie, łuk elektryczny, nadmierne grzanie | Wymiana elementu i kontrola przyczyny przeciążenia |
Jeśli mam dostęp do płytki, oglądam luty pod lupą, zwłaszcza przy cięższych przekaźnikach, które pracują od wibracji i temperatury. W modułach pralek to naprawdę częsty trop. Gdy jednak pomiary nadal są niejednoznaczne, wolę przejść do decyzji o wymianie niż szukać winnego w nieskończoność.
Kiedy wymiana ma większy sens niż dalsza diagnostyka
Wymieniam przekaźnik bez dłuższego namysłu, gdy cewka ma przerwę, styki są zespawane, obudowa jest przegrzana albo element pracuje w układzie, gdzie awaria może wrócić w najmniej wygodnym momencie. Tak samo postępuję, gdy przekaźnik jest szczelnie zalany albo wlutowany w sposób, który utrudnia pewną naprawę bez ryzyka uszkodzenia płytki.
- Rezystancja cewki wyraźnie odbiega od normy.
- Styki nie przełączają się mimo poprawnego napięcia sterującego.
- Na obudowie widać przypalenia, odkształcenia lub ślady łuku elektrycznego.
- Przekaźnik pracuje w obwodzie bezpieczeństwa lub w torze o dużym obciążeniu.
- Po wymianie elementu problem wraca, co zwykle oznacza usterkę w odbiorniku albo sterowaniu.
Po montażu nowego elementu robię jeszcze krótki test pod obciążeniem i obserwuję, czy nie pojawia się grzanie, niestabilna praca albo kolejne błędy. To prosty sposób, żeby nie wracać do tej samej naprawy za kilka dni. Jeśli chcesz, mogę też przygotować osobny poradnik o tym, jak sprawdzić przekaźnik w pralce, gdy moduł jest już wyjęty z urządzenia i chcesz przejść przez pomiary bardziej technicznie.
