W dobrze zaprojektowanej instalacji elektrycznej nie chodzi o to, żeby wcisnąć jak najwięcej gniazd pod jeden bezpiecznik. Liczy się przede wszystkim obciążenie, sposób używania sprzętów i to, czy obwód ma zapas na chwilowe skoki poboru prądu. Odpowiedź na to, ile gniazdek na jednym obwodzie ma sens, zależy więc od rodzaju pomieszczenia, mocy urządzeń i jakości samego projektu.
Najważniejsze liczby i zasady, które warto znać od razu
- W praktyce domowej obwód gniazd ogólnego przeznaczenia planuję zwykle na 6–8 gniazd, a jako górną granicę przyjmuje się najczęściej 10 gniazd.
- Gniazda podwójne i potrójne liczy się jako jedno miejsce montażowe, nie jako dwa albo trzy osobne gniazda.
- Typowy obwód 230 V / 16 A ma teoretycznie około 3680 W, ale nie warto projektować go „na styk”.
- Pralka, suszarka, zmywarka, piekarnik, czajnik czy ogrzewacz wody zwykle powinny mieć własne obwody albo przynajmniej bardzo ostrożnie dobrany układ zasilania.
- W łazience i pralni ważniejsze od liczby gniazd są: ochrona różnicowoprądowa, odpowiedni stopień IP i sensowny podział na obwody.
Na ile gniazd zwykle starcza jeden obwód
Jeżeli mam podać praktyczną odpowiedź bez owijania w bawełnę, to w mieszkaniówce najczęściej celuję w 6–8 gniazd na jednym obwodzie ogólnego przeznaczenia. To daje wygodę użytkowania i zostawia zapas, gdy jednocześnie pracują ładowarki, lampy, odkurzacz albo drobne AGD.
Jako górną granicę projektową bardzo często spotyka się 10 gniazd wtyczkowych na obwód. Warto jednak pamiętać, że to nie jest zachęta do upychania wszystkiego pod jeden bezpiecznik, tylko limit, którego nie warto traktować jak cel sam w sobie. Gniazdo podwójne lub potrójne liczę jako jedno miejsce, bo z punktu widzenia planowania instalacji chodzi o punkt przyłączeniowy, a nie o liczbę otworów w ramce.
| Typ obwodu | Rozsądna liczba gniazd | Kiedy taki układ ma sens |
|---|---|---|
| Pokój dzienny, sypialnia | 4–6 | Gdy pracują głównie lampy, RTV, ładowarki i lekka elektronika |
| Standardowy obwód ogólnego przeznaczenia | 6–8 | Gdy chcesz mieć zapas, ale nie potrzebujesz osobnych obwodów dla każdego sprzętu |
| Górna granica projektowa | Do 10 | Gdy obciążenie jest umiarkowane, a układ instalacji jest prosty i krótki |
| Sprzęty o większej mocy | 1–3 punkty | Gdy obwód ma zasilać konkretny odbiornik, np. pralkę, suszarkę albo piekarnik |
To jest dobra baza wyjściowa, ale sama liczba gniazd nie wystarcza. O tym, czy obwód będzie działał stabilnie, decyduje jeszcze kilka technicznych szczegółów, które łatwo przeoczyć przy remoncie.
Od czego naprawdę zależy obciążenie obwodu
Ja zwykle zaczynam nie od ściany, tylko od listy urządzeń, które będą działały jednocześnie. To najprostszy sposób, żeby nie pomylić liczby gniazd z realnym obciążeniem. Ten sam obwód może być zupełnie wystarczający dla lamp, laptopa i telewizora, a kompletnie za słaby dla czajnika, mikrofali i ekspresu do kawy włączonych naraz.
Najważniejsze czynniki są cztery. Po pierwsze, przekrój przewodu, bo w domowych instalacjach gniazdowych często stosuje się przewód 3x2,5 mm², który dobrze współpracuje z typowym zabezpieczeniem 16 A. Po drugie, zabezpieczenie nadprądowe, czyli wyłącznik chroniący obwód przed przeciążeniem i zwarciem. Po trzecie, łączna moc odbiorników. Po czwarte, długość linii i spadek napięcia, bo długi przewód też ma swoje ograniczenia.
W praktyce znaczenie ma także charakter urządzeń. Sprzęty grzejne pobierają dużo mocy niemal od razu, a urządzenia z silnikiem albo sprężarką potrafią chwilowo brać więcej niż wynika z tabliczki znamionowej. Dlatego obwód z kilkoma „niewinnymi” gniazdami może być bezpieczny tylko na papierze, jeśli w realnym użyciu podłączysz do niego dwa mocne odbiorniki naraz. Z takiego punktu widzenia liczba gniazd jest tylko wskaźnikiem pomocniczym, a nie właściwym kryterium projektowym.
Tu właśnie zaczyna się sens liczenia obciążenia, a nie zgadywania po liczbie ramek w ścianie.
Jak policzyć obciążenie bez zgadywania
Najprościej korzystać ze wzoru P = U × I, czyli moc równa się napięciu razy natężenie. Przy standardowym napięciu 230 V i zabezpieczeniu 16 A wychodzi około 3680 W mocy teoretycznej. To jednak nie oznacza, że taki obwód należy obciążać do ostatniego wata, bo w praktyce potrzebny jest zapas na nagrzewanie przewodów, chwilowe skoki poboru i normalne wahania pracy urządzeń.
Ja w takich projektach staram się zostawiać rozsądny margines i nie planować obwodu tak, by w codziennym użyciu przekraczał mniej więcej 70–80% możliwości zabezpieczenia. To prosta zasada, która nie robi wrażenia na papierze, ale bardzo pomaga w codziennym użytkowaniu.
| Urządzenie | Typowa moc | Prąd przy 230 V | Wniosek praktyczny |
|---|---|---|---|
| Ładowarka, router, lampy LED | 20–200 W | Ułamek ampera | Można łączyć z innymi lekkimi odbiornikami |
| Odkurzacz | 600–900 W | 2,6–3,9 A | Zwykle bez problemu na obwodzie ogólnym |
| Czajnik elektryczny | 2000–2400 W | 8,7–10,4 A | Lepiej nie dokładać do niego wielu innych mocnych odbiorników |
| Pralka | 1800–2200 W | 7,8–9,6 A | Najlepiej własny obwód, zwłaszcza w pralni lub łazience |
| Suszarka bębnowa | 2000–3000 W | 8,7–13,0 A | Praktycznie zawsze warto dać jej osobne zasilanie |
Widać to szczególnie dobrze przy kuchni i pralni. Czajnik, mikrofala, toster, pralka i suszarka potrafią razem zapełnić cały obwód, choć wizualnie jest to tylko kilka „zwykłych” gniazd. Kiedy te liczby są już jasne, najwięcej sensu ma podział według konkretnych pomieszczeń.
Jak rozplanować gniazda w kuchni, łazience i pralni

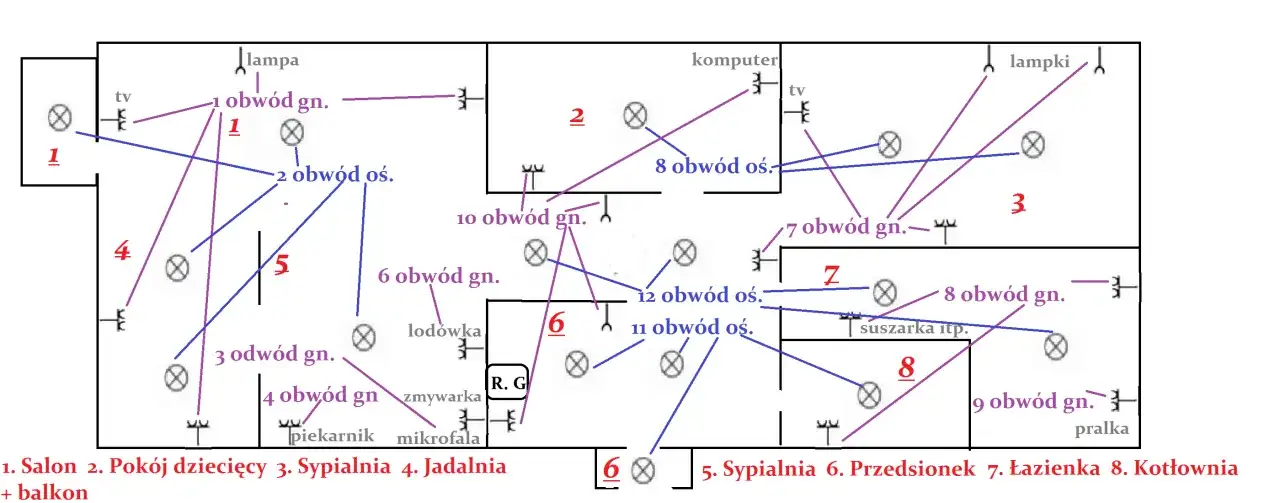

W domu najbardziej zdradliwe są nie salony, tylko strefy robocze. Kuchnia, łazienka i pralnia mają zupełnie inny profil zużycia energii niż pokój dzienny, dlatego właśnie tam najczęściej rozdzielam obwody bardziej agresywnie. To nie jest sztuka dla sztuki, tylko sposób na to, żeby instalacja nie była przeciążona w najbardziej pracowitych momentach dnia.
| Pomieszczenie | Co zwykle działa najlepiej | Moja praktyczna rekomendacja |
|---|---|---|
| Kuchnia | Dużo urządzeń, częste jednoczesne użycie | 4–6 gniazd na obwód ogólny, a sprzęty stałe i mocne najlepiej wydzielić osobno |
| Łazienka | Wilgoć, strefy ochronne, krótkie użycie odbiorników | 2–4 gniazda w bezpiecznym układzie, z ochroną RCD i osprzętem o odpowiednim IP |
| Pralnia | Pralka, suszarka, żelazko parowe, czasem odkurzacz i stacja do prasowania | Osobny obwód dla pralki i osobny dla suszarki, reszta według realnego obciążenia |
| Salon lub sypialnia | Telewizor, ładowarki, lampy, lekka elektronika | 6–8 gniazd wystarcza w większości układów, przy małym obciążeniu może być więcej |
| Garaż lub warsztat | Elektronarzędzia i sprzęt o większych prądach rozruchowych | Nie upychać wielu odbiorników na jednym obwodzie, tylko zostawić zapas i osobne zabezpieczenia tam, gdzie trzeba |
W kuchni i pralni nie oszczędzałbym na podziale obwodów. Pralka, suszarka, zmywarka czy piekarnik lepiej działają na własnym zasilaniu niż w pakiecie z drobnym AGD. W łazience z kolei liczy się nie tylko wygoda, ale też bezpieczeństwo: gniazda powinny znaleźć się poza strefami zabronionymi, w odpowiednim wykonaniu, zwykle z klapką i ochroną różnicowoprądową. To właśnie w tych pomieszczeniach najlepiej widać, że liczba gniazd nie może być jedynym kryterium.
Skoro wiemy już, gdzie obciążenie rośnie najszybciej, łatwo wskazać błędy, które najczęściej psują całą koncepcję.
Najczęstsze błędy, które widzę przy podziale gniazd
- Liczenie samych punktów, bez liczenia mocy. Dziesięć gniazd z lekką elektroniką bywa mniej ryzykowne niż cztery gniazda z dwoma mocnymi grzałkami.
- Łączenie pralki, suszarki i czajnika w jednym obwodzie. To klasyczny sposób na przeciążenia i irytujące wyzwalanie zabezpieczenia.
- Brak zapasu. Instalacja projektowana „na styk” zwykle zaczyna przeszkadzać właśnie wtedy, gdy pojawia się nowy sprzęt.
- Zbyt długie odcinki przewodów. Im dalej od rozdzielnicy, tym większe znaczenie ma spadek napięcia i dobór przekroju przewodu.
- Ignorowanie warunków w łazience i pralni. Tam nie wystarczy zwykłe gniazdko w przypadkowym miejscu, bo wilgoć i strefy ochronne zmieniają zasady gry.
- Brak podziału na obwody dedykowane. Dla urządzeń o większej mocy to najczęściej najtańszy błąd na etapie projektu, a potem najdroższy w eksploatacji.
Najgroźniejsze jest to, że taki układ zwykle działa przez jakiś czas, więc daje fałszywe poczucie bezpieczeństwa. Dopiero gdy dom zaczyna żyć pełną parą, wychodzą przeciążenia, wybicia zabezpieczeń i niewygoda korzystania z instalacji. Żeby tego uniknąć, warto zostawić sobie zapas także na sprzęty, których jeszcze nie ma.
Jak zostawić sobie zapas na przyszłe urządzenia
Instalacja elektryczna nie powstaje na jeden sezon. W praktyce zmienia się szybciej niż układ mebli: dochodzi nowa suszarka, robot sprzątający, mocniejszy odkurzacz, ekspres do kawy, podgrzewacz wody albo dodatkowy sprzęt do prasowania. Dlatego patrzę na obwody nie tylko przez pryzmat dzisiejszego wyposażenia, ale też tego, co może pojawić się za rok lub dwa.
Najlepiej sprawdza się prosty układ: osobno strefy mieszkalne, osobno kuchnia, osobno łazienka i pralnia, a wszystkie urządzenia o dużym poborze mocy na własnych obwodach. Wtedy nie trzeba się zastanawiać, czy odkurzacz może iść razem z pralką, a żelazko z czajnikiem, bo odpowiedź jest już wpisana w projekt. Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: lepiej mieć kilka lżej obciążonych obwodów niż jeden „mocny” obwód, który w praktyce pracuje cały czas na granicy.
W domu nastawionym na czystość i higienę to szczególnie ważne, bo pralka, suszarka i sprzęt do sprzątania pracują regularnie, a nie okazjonalnie. Dobrze rozdzielona instalacja daje po prostu więcej spokoju, mniej wybitych zabezpieczeń i większą odporność na zmiany w wyposażeniu.
