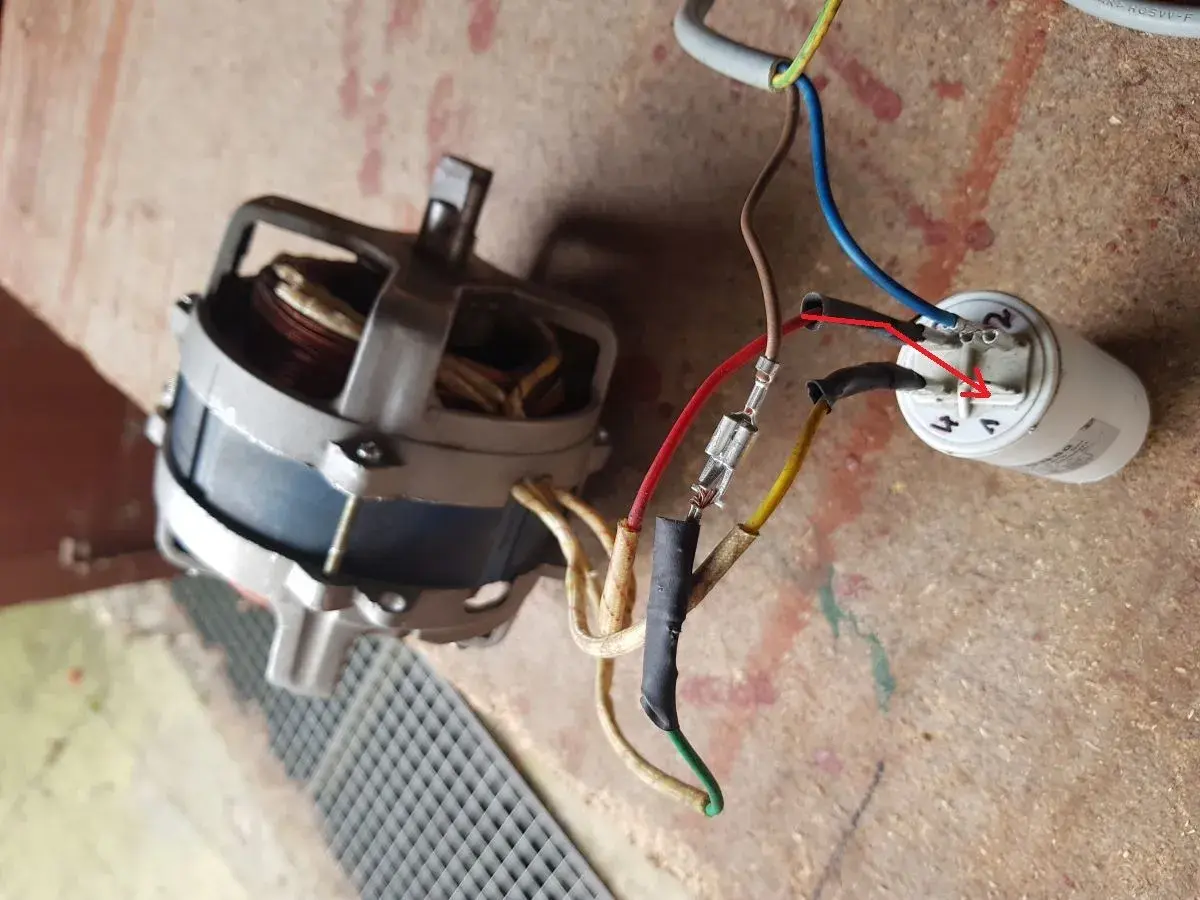

Kondensator rozruchowy w jednofazowym silniku odpowiada za dodatkowy moment przy starcie, ale tylko wtedy, gdy jest wpięty we właściwe miejsce i współpracuje z odpowiednim wyłącznikiem lub przekaźnikiem. W tym artykule pokazuję, jak podłączyć kondensator rozruchowy bez zgadywania: od rozpoznania uzwojeń i oznaczeń zacisków, przez dobór parametrów, po błędy, które kończą się buczeniem silnika albo wybiciem zabezpieczenia. To praktyczny temat szczególnie przy pompach, urządzeniach pralniczych i innych maszynach, gdzie liczy się pewny rozruch oraz powtarzalna praca.
Najważniejsze zasady, zanim dotkniesz zacisków
- Kondensator rozruchowy pracuje tylko chwilę, w gałęzi startowej, i musi zostać odłączony po rozruchu.
- Zanim zaczniesz, odłącz zasilanie, sprawdź brak napięcia i rozładuj kondensator w bezpieczny sposób.
- Najpierw identyfikuję silnik, uzwojenie pomocnicze i schemat producenta, dopiero potem dobieram połączenia.
- Nie myl kondensatora rozruchowego z roboczym, bo mają inną pracę, inne obciążenie i często inne parametry.
- Przy 230 V w Polsce najczęściej spotkasz kondensatory 250 VAC, ale dobór zawsze biorę z tabliczki silnika lub dokumentacji.
- Jeśli silnik buczy, nie startuje albo grzeje się po wymianie, problemem bywa nie tylko sam kondensator, lecz także przekaźnik, wyłącznik odśrodkowy albo błędne wpięcie przewodów.
Co trzeba ustalić, zanim zaczniesz podłączenie
Z własnej praktyki zaczynam od trzech rzeczy: tabliczki znamionowej silnika, oznaczeń przewodów i informacji, czy układ ma wyłącznik odśrodkowy albo przekaźnik startowy. To nie jest detal, tylko punkt wyjścia, bo kondensator rozruchowy działa poprawnie wyłącznie wtedy, gdy współpracuje z uzwojeniem pomocniczym i jest odłączany po osiągnięciu obrotów roboczych.
Najczęściej mówimy o silniku jednofazowym. W takim układzie uzwojenie główne odpowiada za pracę ciągłą, a uzwojenie pomocnicze pomaga wystartować. Kondensator dodaje przesunięcie fazy, czyli tworzy warunki do ruszenia wirnika w dobrą stronę i z lepszym momentem. W praktyce daje to wyraźnie pewniejszy start, zwłaszcza przy pompach, sprężarkach i napędach urządzeń pralniczych, które nie ruszają z lekkim obciążeniem.
- Sprawdzam napięcie zasilania i sposób pracy silnika, bo 230 V w Polsce nie oznacza automatycznie tego samego kondensatora w każdym modelu.
- Odczytuję pojemność w µF lub MFD, gdzie MFD to starszy zapis mikrofaradów.
- Patrzę, czy producent przewidział start capacitor, run capacitor, czy układ z dwoma kondensatorami.
- Oglądam stan zacisków, konektorów i izolacji, bo luźna wsuwka potrafi dawać objawy identyczne jak uszkodzony kondensator.
Jeśli ten etap pominiesz, reszta staje się zgadywaniem, a przy silniku od pompy lub maszyny pralniczej zwykle kończy się to tylko dodatkową awarią. Następny krok to zrozumienie, gdzie dokładnie taki kondensator pracuje w obwodzie.
Dlaczego miejsce wpięcia ma znaczenie
Kondensator rozruchowy nie jest „dowolnym pudełkiem” w obwodzie. Ma pracować w torze rozruchowym, najczęściej w szeregu z uzwojeniem pomocniczym, a potem zostać odłączony przez element startowy. Jeśli zostanie w obwodzie na stałe, silnik może buczeć, pobierać zbyt duży prąd albo nagrzewać się szybciej, niż powinien.
W praktyce spotykam dwa rozwiązania odłączania: wyłącznik odśrodkowy wewnątrz silnika albo przekaźnik startowy. Oba mają ten sam cel, tylko działają inaczej. Poniższa tabela dobrze pokazuje, po co każdy element w ogóle istnieje.
| Element | Rola | Co z tego wynika przy podłączeniu |
|---|---|---|
| Kondensator rozruchowy | Daje dodatkowy moment tylko przy starcie | Wchodzi w gałąź rozruchową i nie powinien pracować bez odłączenia po rozruchu |
| Wyłącznik odśrodkowy | Rozłącza układ po osiągnięciu obrotów | Jeśli jest uszkodzony, wymiana samego kondensatora nie rozwiąże problemu |
| Przekaźnik startowy | Włącza i odłącza kondensator na podstawie prądu rozruchowego | Nie wolno go omijać „na próbę”, bo to skraca życie uzwojenia |
| Uzwojenie pomocnicze | Tworzy przesunięcie fazy potrzebne do startu | To do niego trafia tor startowy, a nie do uzwojenia głównego |
Tu właśnie leży sedno całej sprawy. Sama obecność kondensatora niczego nie gwarantuje, jeśli nie współpracuje z właściwym uzwojeniem i elementem odłączającym. To prowadzi wprost do praktycznego pytania: jak zrobić to bezpiecznie, krok po kroku.
Jak podłączyć go krok po kroku
Jeśli mam przed sobą nieznany silnik, działam spokojnie i po kolei. Nie opieram się na kolorze przewodów, bo wcześniejsza naprawa, zamiennik albo fabryczna zmiana wersji potrafią całkiem odwrócić znaczenie żył.
- Odłączam zasilanie i zabezpieczam miejsce pracy. Sam wyłącznik na ścianie nie wystarcza, jeśli ktoś może go omyłkowo załączyć.
- Sprawdzam brak napięcia miernikiem. Nie zakładam, że „na pewno jest martwe”, tylko to potwierdzam.
- Rozładowuję kondensator. Używam rezystora lub narzędzia serwisowego, a nie zwarcia śrubokrętem.
- Robię zdjęcie istniejących połączeń. To banalne, ale często ratuje cały montaż, gdy układ ma więcej niż dwa przewody.
- Identyfikuję zaciski. Szukam oznaczeń typu C, R, S, AUX, START lub schematu na pokrywie puszki zaciskowej.
- Wpinam kondensator zgodnie ze schematem producenta. Zwykle pracuje on w torze startowym, razem z uzwojeniem pomocniczym i elementem odłączającym.
- Zakładam konektory pewnie i bez luzu. Luźna wsuwka daje grzanie, iskrzenie i przerwy, które wyglądają jak losowa usterka.
- Uruchamiam silnik na krótko i obserwuję zachowanie. Start powinien być zdecydowany, bez buczenia, bez nadmiernego poboru prądu i bez wyraźnego nagrzewania po chwili pracy.
Jeśli po starcie silnik tylko pomrukuje, a do pełnych obrotów dochodzi dopiero po ręcznym popchnięciu wału, wracam do schematu. W takim przypadku często winne jest nie samo zasilanie, lecz błędne wpięcie kondensatora albo brak jego odłączenia po rozruchu.
Jak dobrać właściwy kondensator
Dobrze dobrany kondensator rozruchowy ma nie tylko właściwą pojemność, ale też odpowiednie napięcie, typ pracy i końcówki. W Polsce, przy zasilaniu 230 V, bardzo często spotyka się wersje 250 VAC, a w mocniejszych układach 330 VAC. Napięcie znamionowe nie może być niższe niż wymagane przez układ, bo wtedy element szybko puchnie, grzeje się albo po prostu pada.
| Parametr | Co sprawdzić | Mój praktyczny filtr |
|---|---|---|
| Pojemność | Wartość w µF lub MFD z tabliczki silnika | Nie dobieram „na oko”; jeśli producent podaje konkretną wartość, trzymam się jej możliwie najbliżej |
| Napięcie | VAC, zwykle 250 VAC albo 330 VAC | Dla sieci 230 V wybieram element z zapasem, nigdy poniżej wymaganego poziomu |
| Typ pracy | Startowy, czyli krótkotrwały, a nie ciągły | Jeśli ma pracować cały czas, to nie jest kondensator rozruchowy |
| Zaciski | Liczba i rodzaj konektorów, najczęściej wsuwki 6,3 mm | Nie wciskam większych końcówek na siłę, bo to kończy się słabym stykiem |
| Temperatura i obudowa | Warunki pracy, wilgoć, wibracje, zakres temperatur | W pompach i urządzeniach pralniczych daję większy nacisk na szczelność i pewne mocowanie |
Warto też pamiętać o prostym rozróżnieniu: kondensator startowy ma zwykle wyższą pojemność i pracuje krótko, a kondensator roboczy jest przeznaczony do pracy ciągłej. Jeśli ktoś zamienia jeden na drugi bez sprawdzenia danych, efekt bywa tylko pozorny. Silnik może ruszyć, ale nie pracować tak, jak powinien, a to prowadzi do kolejnych problemów.
Najczęstsze błędy, które kończą się buczeniem albo grzaniem silnika
Przy takich naprawach najwięcej szkód robi pośpiech. Silnik często daje od razu sygnał, że coś jest nie tak, tylko trzeba umieć go odczytać. Buczenie bez startu, wybicie zabezpieczenia i szybkie nagrzewanie to nie są „dziwne objawy”, tylko klasyczne ostrzeżenia, że układ rozruchowy nie działa poprawnie.
- Mylenie kondensatora rozruchowego z roboczym. Silnik może mieć za mały moment startowy albo zbyt duży prąd po podłączeniu.
- Wpięcie kondensatora na stałe z pominięciem odłączania. To często kończy się przegrzewaniem uzwojenia pomocniczego.
- Dobór pojemności „na oko”. Za mała pojemność daje słaby rozruch, za duża potrafi przeciążać silnik i osprzęt.
- Zbyt niskie napięcie znamionowe elementu. Kondensator szybciej się zużywa, puchnie i traci parametry.
- Luźne konektory albo zaśniedziałe zaciski. Objawem bywa losowy start, trzaski, przebarwienia i niestabilna praca.
- Ignorowanie uszkodzonego przekaźnika lub wyłącznika odśrodkowego. Wymiana samego kondensatora nie naprawi układu, który nie odłącza go po rozruchu.
Jeżeli po wymianie nadal dzieje się to samo, nie zakładam od razu, że „trafił się zły kondensator”. Najpierw sprawdzam mechanikę silnika, łożyska, stan uzwojeń i to, czy element startowy naprawdę rozłącza obwód. Takie podejście oszczędza i czas, i pieniądze, zwłaszcza w sprzęcie, który ma pracować bez przerw.
Kiedy lepiej oprzeć się na schemacie producenta niż na ogólnej zasadzie
Uniwersalne reguły działają tylko do pewnego momentu. Gdy silnik ma wiele przewodów, dwa kondensatory albo nietypowy przekaźnik startowy, zgadywanie jest zwyczajnie złą metodą. W takich układach schemat na pokrywie, tabliczka znamionowa albo dokumentacja producenta są ważniejsze niż „tak się zwykle robi”.| Sytuacja | Dlaczego nie wolno zgadywać | Co robię zamiast tego |
|---|---|---|
| Silnik ma kilka przewodów wyprowadzonych z puszki | Kolory nie zawsze odpowiadają funkcji uzwojeń | Sprawdzam schemat i oznaczenia zacisków |
| Układ ma dwa kondensatory | Łatwo pomylić startowy z roboczym | Rozdzielam tor rozruchu od toru pracy ciągłej |
| Maszyna pralnicza albo pompa była już wcześniej naprawiana | Poprzedni serwis mógł zostawić przeróbki, które nie są oczywiste | Porównuję aktualne połączenia z dokumentacją, a nie z pamięcią |
| Brakuje czytelnej tabliczki znamionowej | Nie da się pewnie dobrać pojemności ani napięcia | Nie podłączam elementu w ciemno, tylko szukam identyfikacji silnika |
| Silnik pracuje z elektroniką sterującą | Niektóre układy startowe są częścią szerszej logiki sterowania | Sprawdzam, czy klasyczny kondensator w ogóle jest tu przewidziany |
To ważne zwłaszcza w starszych urządzeniach pralniczych, pompach i napędach pomocniczych, gdzie jedna pomyłka potrafi uszkodzić nie tylko kondensator, ale też uzwojenie albo zabezpieczenie. Jeśli nie mam pewności co do układu, wolę zatrzymać się na etapie identyfikacji niż „dopasowywać” przewody metodą prób.
Jedna kontrola, która oszczędza silnik i czas
Przed zamknięciem obudowy robię jeszcze trzy krótkie sprawdzenia: zgodność pojemności, pewność połączeń i działanie odłączania po starcie. Jeśli którykolwiek z tych punktów nie pasuje, nie zwiększam pojemności „na próbę” i nie spinam kondensatora na stałe. To najkrótsza droga do przegrzania uzwojenia i niepotrzebnej wymiany kolejnych części.
W praktyce dobrze podłączony układ startowy poznaję po tym, że silnik rusza zdecydowanie, bez buczenia, bez przeciążenia i bez wyraźnego wzrostu temperatury już po kilku minutach. Jeśli pracuje w maszynie pralniczej, pompie lub innym urządzeniu związanym z czystością, liczy się nie tylko sam start, ale też stabilność pracy po rozruchu, bo właśnie wtedy ujawniają się błędy, których wcześniej nie było widać.
