Przy instalacji elektrycznej bezpieczeństwo zaczyna się od prostego pytania: jakie napięcie pojawia się na częściach dostępnych dla człowieka i w jakich warunkach pracuje obwód. W tym tekście porządkuję temat, wyjaśniam, czym jest napięcie bezpieczne, jakie wartości przyjmuje się w praktyce i dlaczego w pralni, łazience czy zapleczu technicznym sama liczba w woltach nie wystarcza do oceny ryzyka. To ważne nie tylko przy projektowaniu nowych obwodów, ale też przy zwykłej eksploatacji urządzeń pracujących z wodą, parą i metalowymi obudowami.
Najkrótsza odpowiedź brzmi tak, ale diabeł tkwi w warunkach
- W warunkach suchych za granicę odniesienia przyjmuje się zwykle 50 V AC i 120 V DC.
- W wilgoci, cieple i podobnie trudnym otoczeniu próg spada do 25 V AC i 60 V DC.
- W wodzie wartości są jeszcze niższe, więc obwód trzeba oceniać indywidualnie.
- O ryzyku decydują też natężenie prądu, czas kontaktu, stan skóry i droga przepływu przez ciało.
- W pralniach i innych mokrych strefach liczą się też SELV, PELV, uziemienie, połączenia wyrównawcze i RCD 30 mA.
- Samo 12 V albo 24 V nie gwarantuje bezpieczeństwa, jeśli reszta instalacji jest źle wykonana.
Co naprawdę oznacza bezpieczny poziom napięcia
W elektrotechnice nie chodzi o hasło z katalogu, tylko o konkretne założenie: jeśli napięcie robocze albo dotykowe mieści się w granicach przyjętych dla danych warunków, ryzyko porażenia ma pozostać na akceptowalnym poziomie. Napięcie dotykowe to różnica potencjałów, którą człowiek może zamknąć własnym ciałem, na przykład dłonią i stopami albo dłonią i metalową obudową urządzenia.
Ja patrzę na to prosto: człowieka nie razi samo napięcie zapisane w tabeli, tylko prąd płynący przez tkanki. Dlatego dwa obwody o tej samej wartości mogą zachowywać się zupełnie inaczej, jeśli jeden pracuje w suchym, przewiewnym pomieszczeniu, a drugi przy mokrej posadzce i spoconych dłoniach. Właśnie z tego powodu tak ważne są warunki środowiskowe, a nie tylko nazwa urządzenia czy numer na tabliczce.
Żeby to dobrze zrozumieć, trzeba przejść od definicji do konkretnych progów napięcia i zobaczyć, jak bardzo zmieniają się one wraz z otoczeniem.
Jakie wartości przyjmuje się w praktyce
W praktyce najczęściej operuje się dwoma zestawami wartości: dla warunków normalnych i dla środowisk wilgotnych albo gorących. W materiałach szkoleniowych i BHP jako punkt odniesienia pojawiają się też obwody bardzo niskiego napięcia, które są celowo używane tam, gdzie kontakt człowieka z instalacją jest częsty.
| Warunki | Prąd przemienny | Prąd stały | Co to zwykle oznacza |
|---|---|---|---|
| Suche, typowe otoczenie | 50 V | 120 V | Obwody sterowania, czujniki, instalacje odseparowane od części mocy |
| Wilgotno, gorąco, deszcz, mokra posadzka | 25 V | 60 V | Pomieszczenia techniczne, strefy z częstym kontaktem z wodą |
| Woda lub warunki szczególnie trudne | Około 12,5 V | Około 30 V | Podejście indywidualne, zwykle tylko bardzo niskie napięcia sterujące |
To dlatego sterowanie 12 V albo 24 V spotyka się w automatyce, domofonach, czujnikach czy panelach sterowania maszyn pralniczych. Niższe napięcie nie rozwiązuje wszystkiego, ale daje projektantowi i serwisantowi większy margines bezpieczeństwa, zwłaszcza tam, gdzie obsługa odbywa się przy wilgoci albo w pobliżu metalowych elementów. Sama liczba na zasilaczu nie mówi jednak jeszcze, czy człowiek rzeczywiście jest chroniony.
Sam próg to za mało, bo o skutkach decydują też warunki kontaktu i to, jak łatwo prąd przejdzie przez ciało. Właśnie dlatego kolejny krok to spojrzenie na wodę, metal i czas oddziaływania.
Dlaczego woda, metal i czas kontaktu zmieniają wszystko
Największy błąd początkujących polega na tym, że patrzą tylko na napięcie znamionowe. Tymczasem o skutkach porażenia decydują co najmniej cztery rzeczy: rezystancja skóry, droga przepływu prądu przez ciało, czas kontaktu i to, czy środowisko obniża izolację człowieka. W pralni, łazience albo przy mokrej posadzce opór skóry spada, a prąd łatwiej znajduje drogę przez dłoń, ramię i klatkę piersiową.
- Woda i pot obniżają rezystancję skóry, więc ten sam obwód staje się z punktu widzenia porażenia znacznie groźniejszy.
- Kontakt dłoń-dłoń albo dłoń-stopa jest niebezpieczniejszy niż przypadkowe muśnięcie jednym palcem.
- Prąd przemienny o częstotliwości sieciowej jest dla serca bardziej ryzykowny niż prąd stały o tej samej wartości, bo może wywołać skurcz mięśni i utrudnić puszczenie przewodu.
- Im dłużej trwa kontakt, tym większa szansa na ciężkie skutki, nawet jeśli sam obwód nie wygląda na "mocny".
Przy niskich wartościach człowiek często jeszcze odruchowo się odrywa, ale wraz ze wzrostem natężenia sytuacja bardzo szybko robi się poważna. Nie traktuję 30 mA jak magicznej granicy bezpieczeństwa, tylko jak przypomnienie, jak mało prądu potrzeba, by ochrona musiała zadziałać natychmiast.
Właśnie dlatego miejsce montażu ma tak duże znaczenie jak sam parametr obwodu, szczególnie tam, gdzie pracuje się z wodą, metalem i sprzętem technicznym.
Gdzie w domu i w zapleczu technicznym ma to największe znaczenie

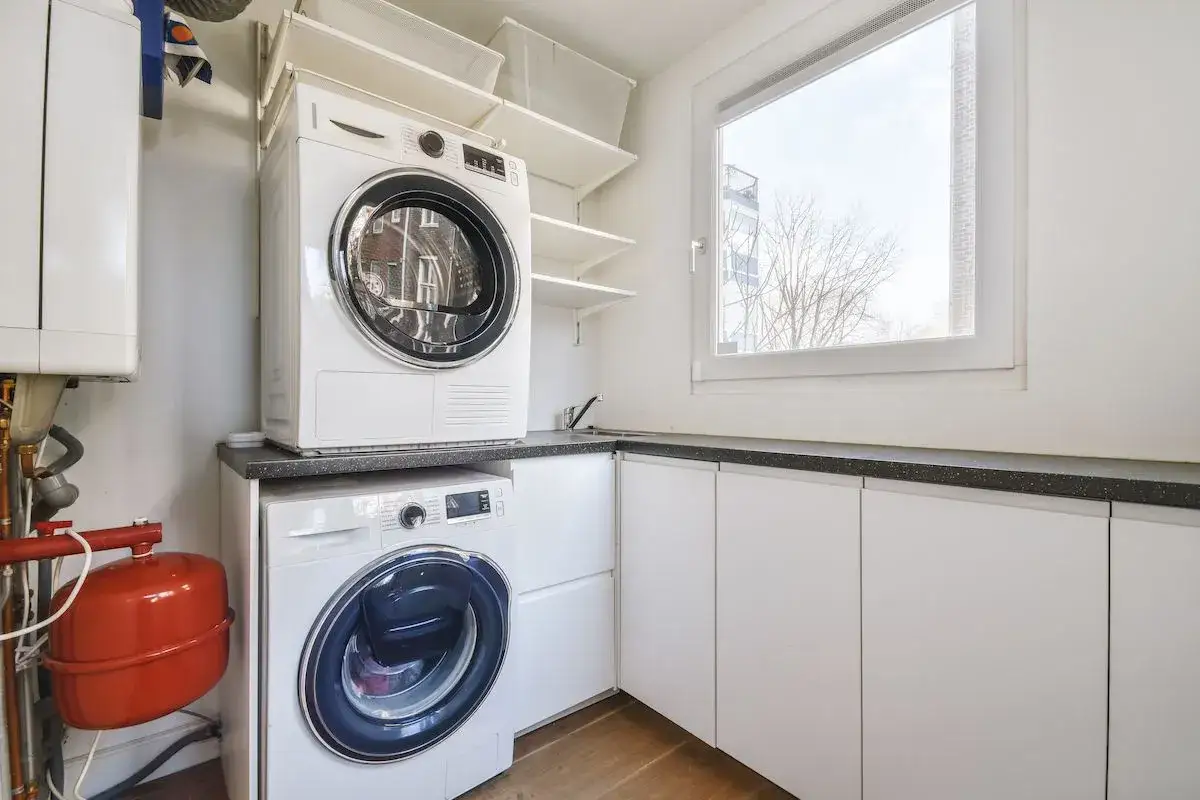

W instalacji elektrycznej najwięcej zależy od strefy użytkowania. Inaczej projektuje się panel sterowania w suchym korytarzu, a inaczej osprzęt przy pralce, w łazience czy w pomieszczeniu do sprzątania, gdzie na podłodze regularnie pojawia się woda. W maszynach pralniczych widać to bardzo dobrze: elektronika sterująca zwykle pracuje na niskim napięciu, ale zasilanie silników, grzałek i części pomocniczych nadal bywa sieciowe.
| Miejsce | Co ma sens w praktyce | Dlaczego to ważne |
|---|---|---|
| Pralnia i zaplecze z wilgocią | Sterowanie 12/24 V, osprzęt o podwyższonej szczelności, RCD | Częsty kontakt z wodą, metalem i mokrą podłogą |

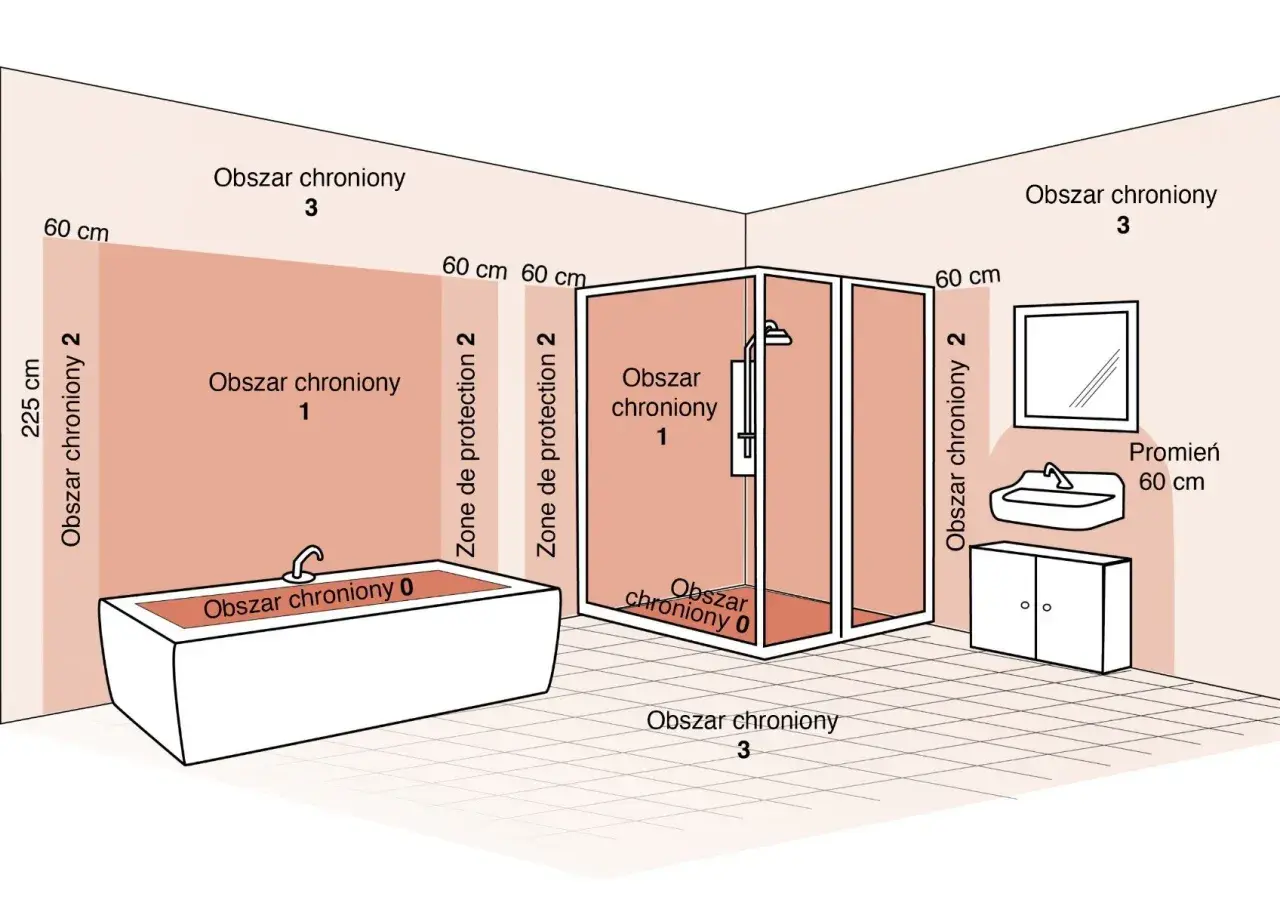

| Łazienka i strefy mokre | Ograniczenie osprzętu, właściwe strefy montażu, połączenia wyrównawcze | Człowiek łatwiej traci izolację, a powierzchnie są przewodzące |
| Czujniki, domofony, automatyka | Bardzo niskie napięcia, dobra separacja od części mocy | Prostsza obsługa i bezpieczniejszy serwis |
| Urządzenia z grzałką, pompą, silnikiem | Pełna ochrona przeciwporażeniowa, dobry stan przewodów i obudowy | Tu nie ma miejsca na improwizację |
W obszarach technicznych z wodą liczy się nie tylko napięcie, ale też stopień ochrony IP, stan przewodów i to, czy obudowa nie została naruszona przez wilgoć albo uszkodzenie mechaniczne. Jeśli sprzęt ma pracować przy myciu, spryskiwaniu albo częstej kondensacji, zwykłe "działa i świeci" nie jest żadnym argumentem.
Na tym etapie widać już, że sam dobór napięcia to dopiero pierwszy krok, a drugą warstwą jest cała ochrona instalacji.
Jak instalacja ogranicza ryzyko, a czego nie zastąpi
W praktyce zawsze rozdzielam trzy warstwy ochrony: obniżenie napięcia, szybkie odłączenie zasilania i ograniczenie kontaktu z częściami pod potencjałem. Jedna warstwa bez drugiej daje złudne poczucie bezpieczeństwa, zwłaszcza w pomieszczeniach mokrych.
| Środek ochrony | Co realnie daje | Czego nie zastąpi |
|---|---|---|
| SELV | Odseparowane bardzo niskie napięcie dostępne dla użytkownika | Nie naprawi uszkodzonego zasilacza po stronie mocy |
| PELV | Bardzo niskie napięcie z dopuszczonym uziemieniem części układu | Nie zwalnia z kontroli przewodów i obudów |
| RCD 30 mA | Szybkie odłączenie przy upływie prądu | Nie chroni przed każdym dotykiem i nie zastępuje projektu |
| Połączenia wyrównawcze | Wyrównują potencjały metalowych elementów | Nie chronią, jeśli obudowa jest źle zamknięta albo zalana |
| Odpowiedni stopień IP | Ogranicza wnikanie wody i kurzu | Nie daje zgody na mycie urządzenia strumieniem wprost |
Tu szczególnie ważny jest jeden szczegół: wyłącznik różnicowoprądowy nie czyni instalacji niskonapięciową. On tylko zwiększa szansę, że przy uszkodzeniu zasilanie zostanie odcięte szybko. Dlatego w pralniach, łazienkach i strefach czystości zawsze patrzę na zestaw środków, a nie na pojedynczy element. Jeśli jeden z nich jest źle dobrany, cała ochrona traci sens.
Po stronie użytkownika pozostaje jeszcze prosta kontrola przed pracą i przed serwisem, bo to właśnie tam najczęściej pojawiają się kosztowne błędy.
Co sprawdzić, zanim uznasz obwód za bezpieczny
Gdy mam ocenić obwód w praktyce, nie zaczynam od założenia, że "pewnie jest dobrze". Najpierw sprawdzam rzeczy podstawowe, bo właśnie tam pojawiają się najgorsze błędy: mokry przewód, uszkodzona izolacja, luźny zacisk, brak separacji od części pod napięciem albo zasilacz wciśnięty w miejsce bez wentylacji.
- Odłącz zasilanie i potwierdź brak napięcia odpowiednim miernikiem, a nie samym przełącznikiem.
- Sprawdź, czy obwód jest naprawdę niskonapięciowy, czy tylko ma panel sterowania 12/24 V, podczas gdy reszta urządzenia pracuje na 230 V.
- Oceń warunki środowiskowe: sucho, wilgotno, blisko metalu, możliwość rozlania wody, mycia ciśnieniowego lub kondensacji.
- Zweryfikuj ochronę: uziemienie, połączenia wyrównawcze, RCD i stan obudowy.
- Przy urządzeniach pralniczych i serwisowych nie skracaj drogi przez improwizowane przedłużacze, rozgałęźniki i "tymczasowe" połączenia.
Najbardziej praktyczna zasada brzmi prosto: jeśli choć jeden z tych punktów budzi wątpliwość, nie traktuję obwodu jako bezpiecznego do pracy. W instalacji elektrycznej błędy nie sumują się liniowo, tylko potrafią skokowo podnieść ryzyko. To prowadzi do ostatniej, najważniejszej rzeczy: trzeba zapamiętać, że o bezpieczeństwie decyduje cały układ, a nie pojedyncza liczba z tabliczki.
Najważniejsza zasada przy instalacji w strefie wilgoci
Najkrócej: nie ma jednej magicznej wartości, która zawsze chroni. Bezpieczny poziom napięcia zależy od środowiska, drogi przepływu prądu i sposobu zabezpieczenia obwodu. To, co w suchym pomieszczeniu jest dopuszczalne, przy mokrej posadzce i metalowej obudowie może wymagać zupełnie innego podejścia.
W pralni, łazience albo zapleczu technicznym najlepiej sprawdza się kombinacja niskiego napięcia sterowania, szczelnych obudów, poprawnego uziemienia, połączeń wyrównawczych i ochrony różnicowoprądowej. Jeśli miałbym zostawić jedną myśl na koniec, byłaby taka: liczba w woltach nie wystarcza, dopóki nie wiesz, gdzie i jak ten obwód pracuje.
Właśnie dlatego przy instalacjach związanych z wodą i czystością patrzę szerzej niż na samą tabliczkę znamionową. Najpierw warunki, potem zabezpieczenia, dopiero na końcu deklaracja, że obwód jest naprawdę bezpieczny.
