Podłączenie płyty indukcyjnej do instalacji trójfazowej wymaga czegoś więcej niż dopasowania kilku przewodów. Najważniejsze są: właściwe odczytanie oznaczeń na tabliczce znamionowej, zgodność ze schematem producenta i poprawnie dobrane zabezpieczenie. Poniżej wyjaśniam, jak rozumieć układ 400 V, co sprawdzić przed montażem i jakie błędy najczęściej kończą się awarią albo wybitym bezpiecznikiem.
Najważniejsze rzeczy, które warto sprawdzić przed montażem
- Tabliczka znamionowa mówi, czy płyta obsługuje układ 230 V, 400V2N czy 400V3N.
- 400 V opisuje instalację, a nie to, że do urządzenia „podaje się” samo 400 V w prostym sensie.
- Schemat na spodzie płyty jest ważniejszy niż uniwersalne obrazki z internetu.
- Przewód i zabezpieczenie muszą pasować do mocy konkretnego modelu, a nie do samej idei „siły”.
- Instalator z uprawnieniami to nie formalność, tylko realne ograniczenie ryzyka i warunek zachowania gwarancji.
Najpierw odczytaj oznaczenie z tabliczki znamionowej
Ja zawsze zaczynam od tabliczki znamionowej, bo to tam producent podaje prawdę o urządzeniu, a nie domysły sprzedawcy czy ogólne porady z forum. W praktyce spotkasz trzy najczęstsze oznaczenia: 220-240V, 220-240V/400V2N oraz 400V3N. Nie chodzi tu o samą „moc” płyty, tylko o to, jaki układ zasilania instalacja ma zapewnić i ile torów zasilania przewidziano dla danego modelu.
Warto zapamiętać jedną rzecz: w domowych płytach indukcyjnych napięcie robocze samego urządzenia nadal jest zwykle 230 V między fazą a neutralnym, a zapis 400 V opisuje konfigurację instalacji. To właśnie dlatego nie wystarczy stwierdzić, że w mieszkaniu jest „siła” i sprawa załatwiona. Trzeba jeszcze wiedzieć, czy model wymaga 2N czy 3N oraz jakie zabezpieczenie przewidział producent.
| Oznaczenie | Co oznacza w praktyce | Na co zwracam uwagę przy montażu |
|---|---|---|
| 220-240V | Układ jednofazowy | Osobny obwód, odpowiedni przekrój przewodu i właściwe mostkowanie zacisków |
| 220-240V/400V2N | Układ dwufazowy z przewodem neutralnym | Dwie fazy, neutralny i ochronny, zgodnie ze schematem modelu |
| 400V3N | Układ trójfazowy z przewodem neutralnym | Trzy fazy, neutralny i ochronny, bez zgadywania przy zworkach |
Producenci, tacy jak Electrolux i Amica, pokazują też, że w różnych modelach mogą pojawić się różne wymagania dotyczące bezpieczników i przekrojów przewodu. Dlatego nie traktuję jednej instrukcji jako uniwersalnej dla całej kategorii płyt. Gdy ten zapis jest już jasny, można bez zgadywania przejść do schematu zacisków.
Jak wygląda schemat połączeń w instalacji trójfazowej

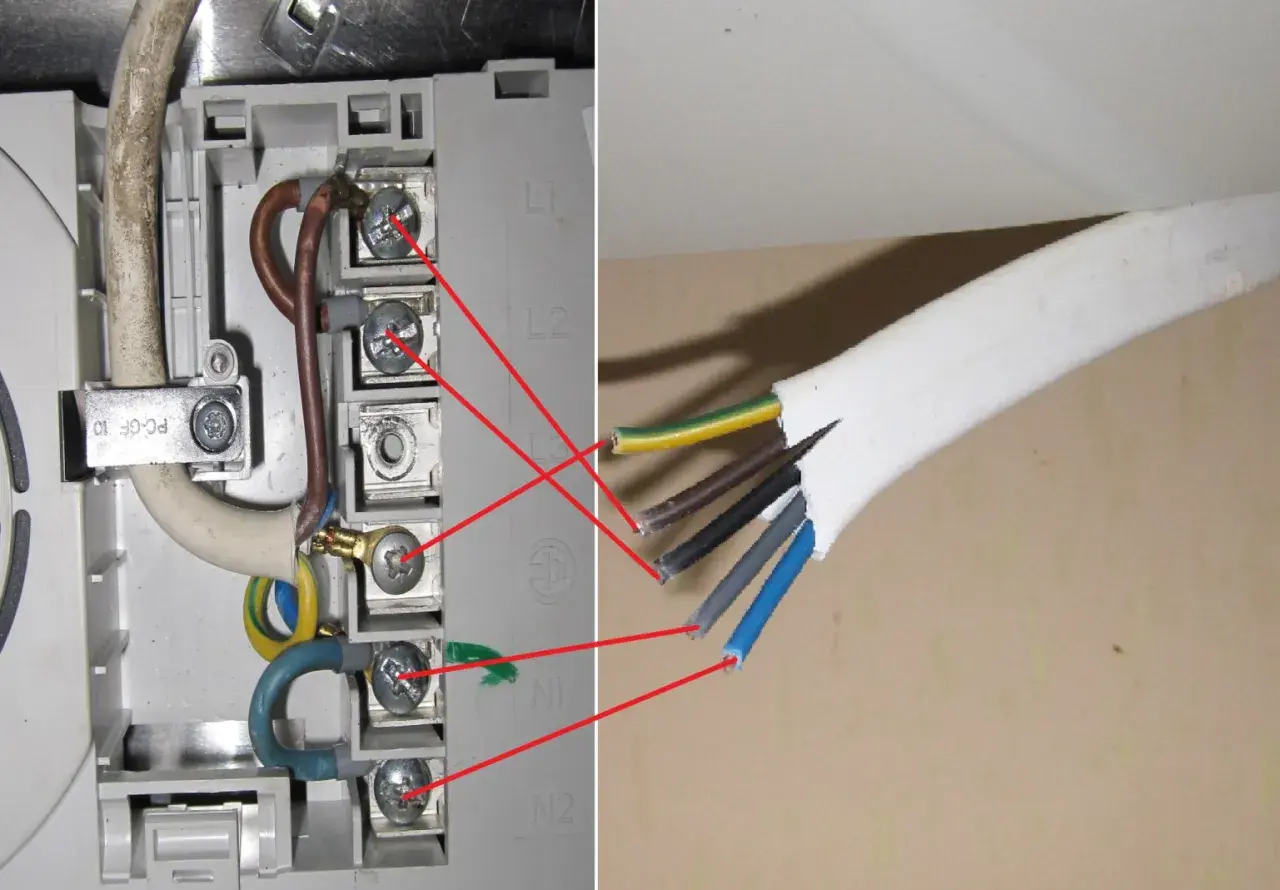

W instalacji trójfazowej najważniejsze są oznaczenia L1, L2, L3, N i PE. L1, L2 i L3 to trzy fazy, N to przewód neutralny, a PE to przewód ochronny. Na listwie zaciskowej płyty zwykle znajdują się też mostki, czyli zworki, ale ich układ zależy od konkretnego modelu i wariantu zasilania. Właśnie tu najczęściej pojawia się błąd: ktoś zakłada, że skoro płyta „jest na 400 V”, to wszystkie urządzenia podłącza się identycznie. Nie podłącza się.
Tak zwykle wygląda kolejność pracy instalatora, a nie lista do samodzielnego eksperymentowania:
- Wyłącza zasilanie na odpowiednim obwodzie.
- Otwiera skrzynkę zaciskową i porównuje oznaczenia z instrukcją.
- Sprawdza, czy model wymaga konfiguracji 2N czy 3N.
- Ustawia mostki zgodnie ze schematem producenta.
- Podłącza przewody i dokręca je z właściwą siłą.
- Weryfikuje połączenie miernikiem i wykonuje test działania.
W instrukcjach spotyka się zarówno warianty 2N~, jak i 3N~. To ważne, bo oba mieszczą się w kategorii instalacji trójfazowej, ale wykorzystują ją inaczej. Dla mnie to kluczowy punkt: nie ma jednego uniwersalnego schematu „na 400 V”, jest tylko schemat dla konkretnego modelu. Dopiero po jego odczytaniu ma sens sprawdzenie kabla i zabezpieczeń.
Jakie przewody, zabezpieczenia i obwód zwykle są potrzebne
Sam schemat połączeń to połowa roboty. Druga połowa to osobny obwód, właściwe zabezpieczenie nadprądowe i przewód o przekroju zgodnym z mocą płyty. W praktyce instalacja dla płyty indukcyjnej powinna być przygotowana jako oddzielny punkt zasilania, a nie jako „kolejny odbiornik” wpięty do przypadkowego obwodu kuchennego.
W dokumentacji producentów pojawiają się różne konfiguracje przewodów, dlatego nie kupuję kabla „na oko”. Dla jednych modeli spotkasz przewody 5-żyłowe, dla innych inny układ, a przekrój może się różnić nawet przy podobnym sposobie podłączenia. To nie jest detal, tylko kwestia bezpieczeństwa i trwałości instalacji.
- Przewód ochronny PE musi być podłączony zawsze.
- Przewód neutralny N nie jest „opcjonalny”, tylko wynika ze schematu urządzenia.
- Zabezpieczenie nadprądowe powinno odpowiadać poborowi mocy danego modelu.
- Osobny obwód ogranicza ryzyko przeciążenia i wybijania bezpieczników podczas gotowania na pełnej mocy.
- Brak przedłużaczy i przejściówek to nie fanaberia, tylko realna ochrona przed przegrzaniem.
W instrukcjach można znaleźć przykłady od 5x1,5 mm² po 5x2,5 mm², a nawet mocniejsze warianty przy innych konfiguracjach, więc nie wolno zakładać jednego standardu dla wszystkich płyt. Ja patrzę na to prosto: najpierw moc i schemat, dopiero potem przewód. Nawet poprawnie dobrany kabel nie uratuje złego montażu, dlatego warto znać typowe błędy i ich objawy.
Najczęstsze błędy, które kończą się błędem albo wybijaniem bezpiecznika
Przy płytach indukcyjnych źle wykonane podłączenie często zdradza się od razu. Electrolux wskazuje, że kody E3, E311, E312, E8 i E822 bardzo często pojawiają się przy nieprawidłowej instalacji, a nie przy „wrodzonej wadzie” urządzenia. To ważne, bo użytkownik widzi błąd na panelu i od razu podejrzewa uszkodzenie płyty, a tymczasem problemem bywa mostek, przewód albo zabezpieczenie.
| Błąd | Co zwykle widać po uruchomieniu | Dlaczego to jest ważne |
|---|---|---|
| Złe mostkowanie zacisków | Płyta działa tylko częściowo albo zgłasza błąd | Układ zasilania nie odpowiada schematowi modelu |
| Pomylone L i N | Brak startu, błąd lub wybijanie zabezpieczenia | Elektronika i tor mocy nie pracują zgodnie z projektem |
| Za słabe zabezpieczenie | Bezpiecznik wybija przy większym obciążeniu | Płyta nie ma stabilnych warunków pracy |
| Za cienki przewód | Przewody mogą się nagrzewać, instalacja pracuje niestabilnie | To ryzyko przegrzania i uszkodzeń |
| Brak przewodu ochronnego | Instalacja jest po prostu niebezpieczna | To podstawowy element ochrony przeciwporażeniowej |
Jeżeli po uruchomieniu nagrzewają się tylko dwa pola albo płyta od razu zgłasza błąd, nie traktuję tego jako „kaprys elektroniki”. Najpierw sprawdza się instalację. Jeśli któryś z tych objawów pojawia się po montażu, zwykle lepiej przerwać testy niż próbować „dokręcać temat” na własną rękę. I właśnie w tym miejscu wchodzi rola elektryka z uprawnieniami.
Kiedy wzywam elektryka bez dyskusji
Przy płytach indukcyjnych nie ma sensu udawać, że to zwykłe urządzenie AGD z wtyczką. Producenci zazwyczaj wymagają montażu przez osobę z odpowiednimi uprawnieniami, a w praktyce najczęściej chodzi o elektryka z uprawnieniami SEP do 1 kV. To nie jest tylko kwestia gwarancji. To również moment, w którym ktoś z miernikiem potrafi ocenić stan obwodu, obciążenie instalacji i poprawność podłączenia.
Na fachowca stawiam szczególnie wtedy, gdy:
- nie mam pewności, czy w mieszkaniu działa pełna instalacja trójfazowa,
- trzeba przerabiać rozdzielnię albo dołożyć osobny obwód,
- instalacja jest stara i ma wątpliwy przekrój przewodów,
- płyta zgłasza błędy zaraz po podłączeniu,
- producent wymaga konkretnego sposobu montażu dla zachowania gwarancji.
Dobrze wykonany montaż powinien skończyć się nie tylko podłączeniem przewodów, ale też sprawdzeniem działania wszystkich stref i odnotowaniem, jak wykonano połączenie. To prosta rzecz, a potem bardzo ułatwia diagnostykę, jeśli po miesiącu czy roku cokolwiek zacznie się dziać. Po takim sprawdzeniu zostaje już tylko ostatni test działania i kilka drobnych kontroli, które oszczędzają nerwy po pierwszym gotowaniu.
Co sprawdzam, zanim uznam instalację za gotową
Po montażu nie kończę na samym włączeniu jednej strefy. Sprawdzam każdą strefę osobno, najlepiej z naczyniem, które rzeczywiście nadaje się do indukcji, i obserwuję, czy płyta reaguje stabilnie na zmianę mocy. Warto też zerknąć, czy przewód nie jest napięty, czy dławnica dobrze trzyma kabel i czy przy pracy urządzenia nie pojawia się zapach przegrzewania z okolicy przyłącza.
- Każde pole grzejne uruchamia się i reaguje na regulację mocy.
- Panel nie pokazuje kodów błędu po kilku minutach pracy.
- Bezpiecznik nie wybija przy równoczesnym użyciu kilku stref.
- Przewód i miejsce przyłącza pozostają chłodne lub tylko lekko ciepłe.
- Instrukcja i schemat podłączenia zostają zachowane razem z dokumentami urządzenia.
Jeśli miałbym zostawić jedną praktyczną radę, to brzmi ona tak: nie oceniaj instalacji po tym, że „płyta się włączyła”. W przypadku indukcji liczy się stabilna praca pod obciążeniem, poprawny schemat i zgodność z dokumentacją producenta. Dobrze zrobione podłączenie jest po prostu niewidoczne na co dzień, a to w kuchni daje największy spokój.
