Łączenie przewodów bez lutownicy ma sens wszędzie tam, gdzie liczą się szybkość montażu, porządek w puszce i pewny styk, który da się później skontrolować. W praktyce odpowiedź na pytanie, jak połączyć kable bez lutowania, zaczyna się od doboru właściwej złączki albo końcówki zaciskowej do przekroju i typu żyły. Poniżej pokazuję najpewniejsze rozwiązania, ich ograniczenia i prosty sposób wykonania połączenia bez prowizorki.
Najważniejsze rzeczy do zapamiętania
- Złączka dźwigniowa to najprostszy wybór do szybkich połączeń w puszce i przy wielu naprawach domowych.
- Długość odizolowania ma znaczenie - dla serii 221 to 11 mm, a dla złączek przelotowych 2773 13 mm.
- Linkę najlepiej łączyć złączką dopuszczoną do takiej żyły albo zakończyć tulejką przed zaciskiem śrubowym.
- W wilgoci i drganiach szukam rozwiązań z jasno opisanym zakresem pracy i odciążeniem przewodu.

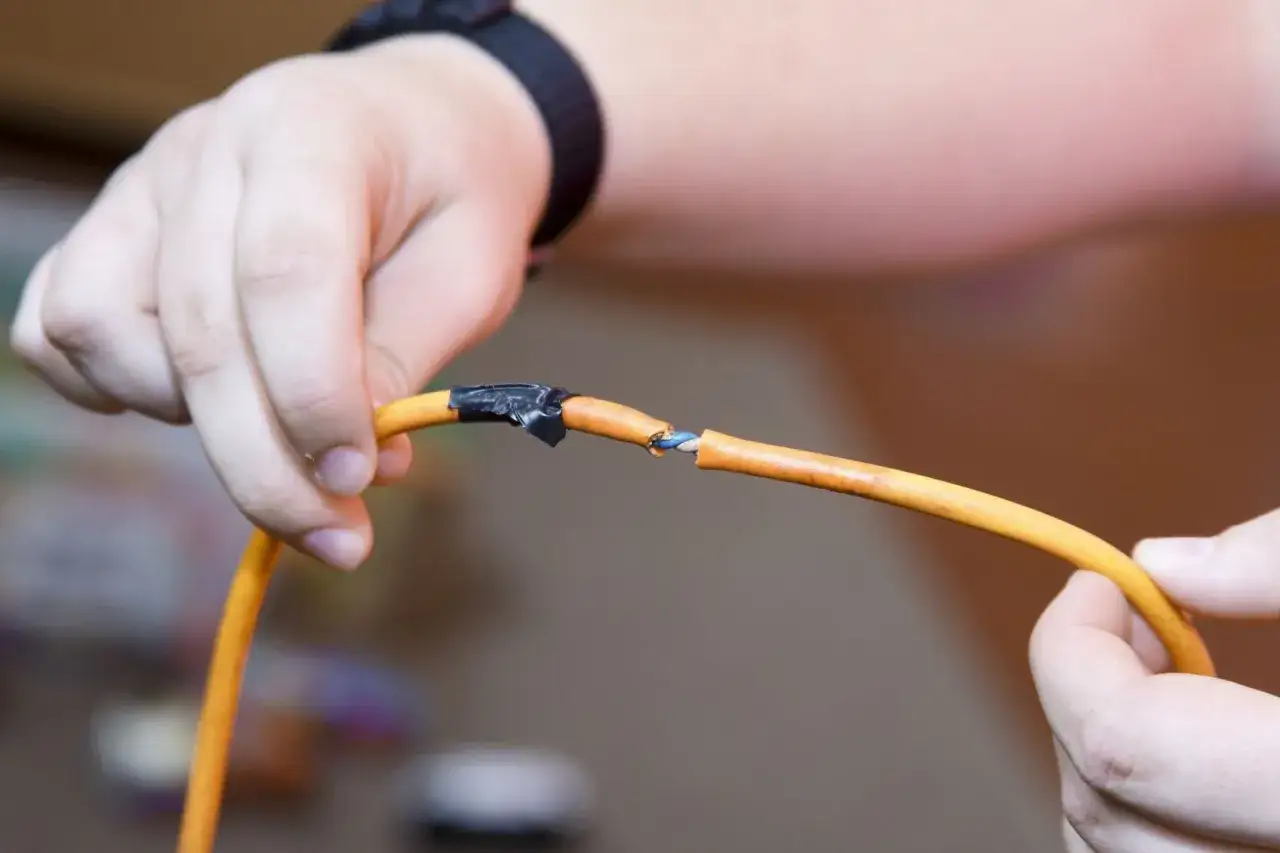

- Taśma izolacyjna nie zastępuje złącza; osłania przewód, ale nie tworzy trwałego połączenia.
Kiedy połączenie bez lutowania ma sens, a kiedy lepiej nie iść na skróty
Ja rozróżniam trzy sytuacje: instalację stałą w puszce, naprawę urządzenia oraz miejsce narażone na wilgoć lub drgania. W pierwszym wariancie liczy się dostępność i możliwość kontroli połączenia, w drugim serwisowalność, a w trzecim odporność mechaniczna oraz szczelność.
- Instalacja domowa - najlepiej sprawdzają się złączki sprężynowe lub dźwigniowe, bo dają powtarzalny docisk i łatwo je skontrolować.
- Naprawa urządzenia - ważne są kompaktowość, odporność na drgania i to, czy połączenie da się później rozpiąć bez niszczenia przewodu.
- Miejsca wilgotne - potrzebują osprzętu dopasowanego do środowiska, a nie zwykłej złączki schowanej pod taśmą.
- Połączenia pod dużym obciążeniem mechanicznym - wymagają odciążenia przewodu, bo sam styk nie powinien dźwigać całej pracy wiązki.
Jeśli mam tę diagnozę, dobór techniki robi się prostszy. Następny krok to porównanie konkretnych metod bez lutowania.
Najpraktyczniejsze metody łączenia przewodów bez lutowania
| Metoda | Kiedy ją wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Złączka dźwigniowa | Puszki, oprawy, szybkie naprawy, przewody sztywne i giętkie | Szybka, bez narzędzi, łatwa kontrola połączenia | Zajmuje trochę miejsca i trzeba dobrać odpowiedni przekrój |
| Złączka sprężynowa typu push-in | Proste połączenia w instalacji stałej, głównie przewody sztywne | Bardzo szybka i kompaktowa | Mniej uniwersalna dla miękkich linek, wymaga trzymania się specyfikacji |
| Złączka śrubowa | Starszy osprzęt, rozdzielnice, miejsca z łatwym dostępem serwisowym | Powszechna, czytelna i łatwa do znalezienia | Wymaga kontroli docisku, a linka bez tulejki bywa problematyczna |
| Tulejka zaciskana + zacisk śrubowy | Końcówki linek w aparatach, listwach i urządzeniach | Daje porządny, stabilny koniec żyły i mniejszy bałagan w zacisku | Potrzebna jest praska i właściwy rozmiar tulejki |
| Złączka IDC lub uszczelniana | Wilgoć, szybkie naprawy przewodów, miejsca o podwyższonych wymaganiach | Szybki montaż i często dobra ochrona przed wodą | Trzeba dobrać model do zakresu żył i konkretnego środowiska pracy |
W praktyce najczęściej sięgam po złączkę dźwigniową. WAGO podaje, że seria 221 obsługuje przewody do 4 mm², a wybrane warianty także do 6 mm²; w instrukcji montażu dla 221 długość odizolowania wynosi 11 mm. To ważne, bo w takich złączkach o jakości połączenia decyduje nie marka taśmy, tylko zgodność przekroju i dokładność przygotowania żyły.
Jeśli przewód ma pracować w ciasnej obudowie albo w urządzeniu AGD, patrzę też na miejsce na złącze i możliwość ponownego rozpięcia. To prowadzi prosto do montażu krok po kroku.
Jak połączyć przewody złączką dźwigniową krok po kroku
Złączka dźwigniowa jest najłatwiejsza do pokazania na przykładzie, bo eliminuje część błędów, które pojawiają się przy śrubach i skręcaniu żył. Mimo to nie warto iść na skróty, bo dobre połączenie dalej zależy od przygotowania przewodu.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem. To pierwszy warunek, bez którego nie zaczynam pracy.
- Dobierz złączkę do typu przewodu i jego przekroju. Dla serii 221 długość odizolowania to 11 mm, a przy wielu złączkach przelotowych 2773 producent podaje 13 mm.
- Odizoluj żyłę równo, bez nacinania miedzi. Uszkodzona żyła traci wytrzymałość i z czasem lubi pękać dokładnie w miejscu połączenia.
- Podnieś dźwignię, wsun przewód do oporu i zamknij mechanizm. Przewód ma wejść pewnie, bez siłowania się z obudową.
- Zrób test pociągnięciem. Jeśli żyła wychodzi lub czuć luz, połączenie trzeba poprawić od razu.
- Zamknij połączenie w obudowie lub puszce. Gołe łączenie zostawiam tylko na czas montażu, nigdy jako stan końcowy.
Jeśli łączę kilka żył naraz, układam je tak, by nie było naprężenia na samym złączu. To drobiazg, ale właśnie on decyduje, czy połączenie wytrzyma lata, czy zacznie się rozluźniać po kilku miesiącach.
Jak dobrać metodę do typu przewodu i warunków pracy
Nie ma jednej metody idealnej do wszystkiego. Z mojego punktu widzenia najważniejsze jest rozróżnienie przewodu sztywnego, linki i miejsca, w którym połączenie ma pracować.
- Przewód sztywny - najwygodniej łączy się go złączką dźwigniową albo sprężynową; to najczystszy scenariusz.
- Linka - dobrze pracuje w złączce dźwigniowej, a w zacisku śrubowym najbezpieczniej użyć tulejki.
- Przewód wielodrutowy o drobnych żyłkach - wymaga bardziej ostrożnego przygotowania, bo luźne druciki łatwo się rozchodzą.
- Wilgoć - potrzebuje złączki z uszczelnieniem albo osprzętu zamkniętego w odpowiedniej obudowie.
- Drgania - w takich miejscach stawiam na pewny docisk, odciążenie przewodu i osprzęt, który nie rozchodzi się pod ruchem wiązki.
- Miedź z aluminium - łączę wyłącznie na osprzęcie przeznaczonym do takiego połączenia, bez improwizacji.
Gdy trzeba ograniczyć wpływ wilgoci, szukam rozwiązań z jasno opisanym zakresem pracy i szczelnością. 3M pokazuje w materiałach Scotchlok złączki IDC przeznaczone do takich zastosowań, a w wybranych modelach pojawia się nawet deklaracja IPx8. Traktuję to jako sygnał, że przy kontakcie z wodą zwykła złączka do puszki to za mało.
To właśnie tutaj najczęściej popełnia się kosztowne pomyłki, więc następna sekcja jest o błędach, których unikam od razu.
Błędy, które najczęściej psują połączenie
- Zbyt krótkie odizolowanie - żyła nie dochodzi do końca złącza i styk jest przypadkowy.
- Zbyt długie odizolowanie - zostaje goła miedź poza złączką, a to prosta droga do zwarcia.
- Skręcanie żył przed włożeniem - wygląda porządnie, ale często pogarsza docisk i utrudnia kontrolę połączenia.
- Mieszanie przewodów poza zakresem złączki - przekrój i typ żyły muszą pasować do konkretnego modelu, nie do „prawie takiego samego”.
- Brak tulejki przy lince w zacisku śrubowym - pojedyncze druciki mogą się rozjeżdżać i osłabiać styk.
- Taśma zamiast złącza - taśma izoluje, ale nie zapewnia mechanicznie pewnego połączenia.
- Brak odciążenia przewodu - połączenie pracuje wtedy jak zawias, a nie jak stabilny styk.
Im mniej improwizacji w miejscu łączenia, tym mniej awarii po czasie. W praktyce to właśnie błędy przygotowania przewodu częściej psują efekt niż sama złączka.
W pralce i innych urządzeniach domowych liczą się drgania oraz wilgoć
W serwisie maszyn pralniczych patrzę na połączenia trochę surowiej niż w zwykłej instalacji domowej. Pralka, suszarka czy zmywarka pracują w środowisku, w którym przewód bywa narażony na drgania, kondensację i okresowy kontakt z wilgocią, więc liczy się nie tylko styk, ale też prowadzenie całej wiązki.- Nie zostawiam połączenia w miejscu ruchu - jeśli wiązka pracuje przy otwieraniu drzwi albo pracy silnika, styk powinien być odciążony.
- Unikam ciasnego zagięcia przy samym złączu - przewód ma wejść do połączenia swobodnie, bez stałego naprężenia.
- W strefie zachlapania wybieram osprzęt odpowiedni do wilgoci - zwykła złączka do puszki nie zawsze wystarczy.
- W szafie sterującej lub panelu serwisowym stawiam na porządek - połączenie ma być widoczne, opisane i możliwe do sprawdzenia po czasie.
To ważne także z punktu widzenia higieny i czystości pracy serwisowej: mniej luźnych, źle zabezpieczonych połączeń to mniej miejsc, w których zbiera się wilgoć, kurz i osad. W urządzeniach AGD nie ma miejsca na połączenia „na chwilę”, bo później właśnie one wracają jako usterka.
Najprostszy wybór, gdy chcę mieć spokój na długo
Jeśli mam sprowadzić cały temat do jednej zasady, wybieram złączkę dźwigniową do prostych połączeń, tulejkę do linek w zacisku śrubowym i złączkę uszczelnianą tam, gdzie pojawia się wilgoć. Najważniejsze nie jest to, czy połączenie wygląda „porządnie” z zewnątrz, tylko czy ma właściwy przekrój, odpowiednią długość odizolowania i brak naprężenia na żyłach.
Przed zamknięciem obudowy robię jeszcze jeden test pociągnięciem i sprawdzam, czy żadna miedź nie wystaje poza styk. Jeśli po tej kontroli połączenie nadal wygląda pewnie, mogę uznać, że jest zrobione tak, jak powinno.
