W starych instalacjach elektrycznych problem nie dotyczy wyłącznie tego, czy gniazdko „pasuje” do urządzenia, ale przede wszystkim tego, czy metalowa obudowa pralki, zmywarki albo innego sprzętu jest chroniona w sposób, który naprawdę zadziała przy awarii. Najwięcej wątpliwości budzi mostkowanie gniazdka z bolcem, bo w mowie potocznej miesza się tu stary sposób ochrony, błędne podłączenia i współczesne wymagania bezpieczeństwa. W tym tekście rozkładam temat na czynniki pierwsze: wyjaśniam, czym jest zerowanie, kiedy ma sens, gdzie staje się błędem i po czym poznać, że pora myśleć o modernizacji instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć o zerowaniu starego gniazda
- Zerowanie to metoda stosowana w starych instalacjach TN-C, w których jeden przewód PEN pełni jednocześnie funkcję ochronną i roboczą.
- To nie jest to samo co nowoczesne uziemienie z osobnym przewodem PE.
- Mostek ma sens tylko wtedy, gdy cały obwód rzeczywiście pracuje w układzie TN-C i przewód PEN jest ciągły oraz sprawny.
- W układach TN-S i TN-C-S po rozdziale PEN nie robi się zworki w gniazdku, zwłaszcza za wyłącznikiem różnicowoprądowym.
- Przy pralce, zmywarce i innych urządzeniach z metalową obudową lepszym rozwiązaniem bywa modernizacja obwodu niż ratowanie starego gniazda.
- Ostateczny test bezpieczeństwa robi się pomiarami, a nie samym spojrzeniem na kolory przewodów.
Co oznacza zerowanie i dlaczego w starych instalacjach wciąż się o nim mówi
W instalacji TN-C przewód PEN łączy dwie funkcje: roboczą i ochronną. Właśnie dlatego w starym gnieździe z bolcem wykonuje się połączenie styku ochronnego z tym przewodem, żeby przy uszkodzeniu obudowa urządzenia nie znalazła się pod pełnym napięciem. W praktyce to mechanizm ochronny oparty na szybkim odłączeniu zasilania przez zabezpieczenie nadprądowe, a nie „prawdziwe” uziemienie w dzisiejszym znaczeniu.
Tu jest najważniejsze rozróżnienie: zerowanie nie tworzy osobnego przewodu ochronnego. Ono wykorzystuje to, co już istnieje w starej sieci. Dlatego działa tylko wtedy, gdy PEN jest ciągły, ma dobry styk i cały obwód jest wykonany zgodnie z układem TN-C. Jeśli ten tor zostanie przerwany albo ktoś pomyli układ sieci, z pozoru poprawne gniazdo może dawać bardzo złudne poczucie bezpieczeństwa.
Ja patrzę na to tak: zerowanie było praktycznym rozwiązaniem epoki, w której domowe instalacje wyglądały inaczej niż dziś. To nie jest powód, by je demonizować, ale też nie jest to rozwiązanie, które można bezmyślnie przenosić do współczesnych obwodów. Dlatego zanim w ogóle myśli się o zworkach, trzeba ustalić, z jakim układem ma się do czynienia.
To prowadzi wprost do drugiego pytania: skąd wiadomo, że mamy jeszcze stary TN-C, a nie instalację, która tylko wygląda na starą.
Jak rozpoznać, czy instalacja rzeczywiście pracuje w układzie TN-C
Najprostszy trop to liczba przewodów dochodzących do obwodu, ale sam wygląd nie wystarcza. W starych mieszkaniach często spotyka się dwa przewody, z których jeden pełni rolę PEN, lecz bywa też tak, że instalacja była częściowo przerabiana i „stare” gniazdko nie odzwierciedla już tego, co dzieje się w rozdzielnicy. Zdarza się również, że kolory izolacji są mylące, bo przez lata ktoś robił naprawy według własnej logiki.
| Cecha | Układ TN-C | Układ TN-S / TN-C-S po rozdziale |
|---|---|---|
| Liczba żył przy gnieździe | Zwykle 2, z przewodem PEN | Zwykle 3, z osobnym PE i N |
| Połączenie bolca | Może być wykonane jako zerowanie | Bolec łączy się z PE, bez zworki PE-N w gnieździe |
| RCD | Nie stosuje się go w czystym TN-C | Stosuje się po prawidłowym rozdziale PEN |
| Ocena po samym kolorze przewodów | Bywa zawodna | Też nie daje pełnej pewności bez pomiarów |
W praktyce nie wystarczy zobaczyć „dwa kable ze ściany” i uznać sprawy za załatwioną. Liczy się też miejsce rozdziału przewodów, stan zacisków, ciągłość PEN i to, czy w obwodzie nie pojawiły się później elementy, które zmieniły charakter całej instalacji. Jeśli ktoś dołożył wyłącznik różnicowoprądowy albo fragment instalacji został już wymieniony, stary schemat może przestać być poprawny.
Dlatego dobra ocena zaczyna się od identyfikacji układu, a dopiero potem przechodzi do samego gniazda. To ważne, bo poprawne rozpoznanie instalacji decyduje o tym, czy mostek jest jeszcze dopuszczalny, czy już staje się błędem.

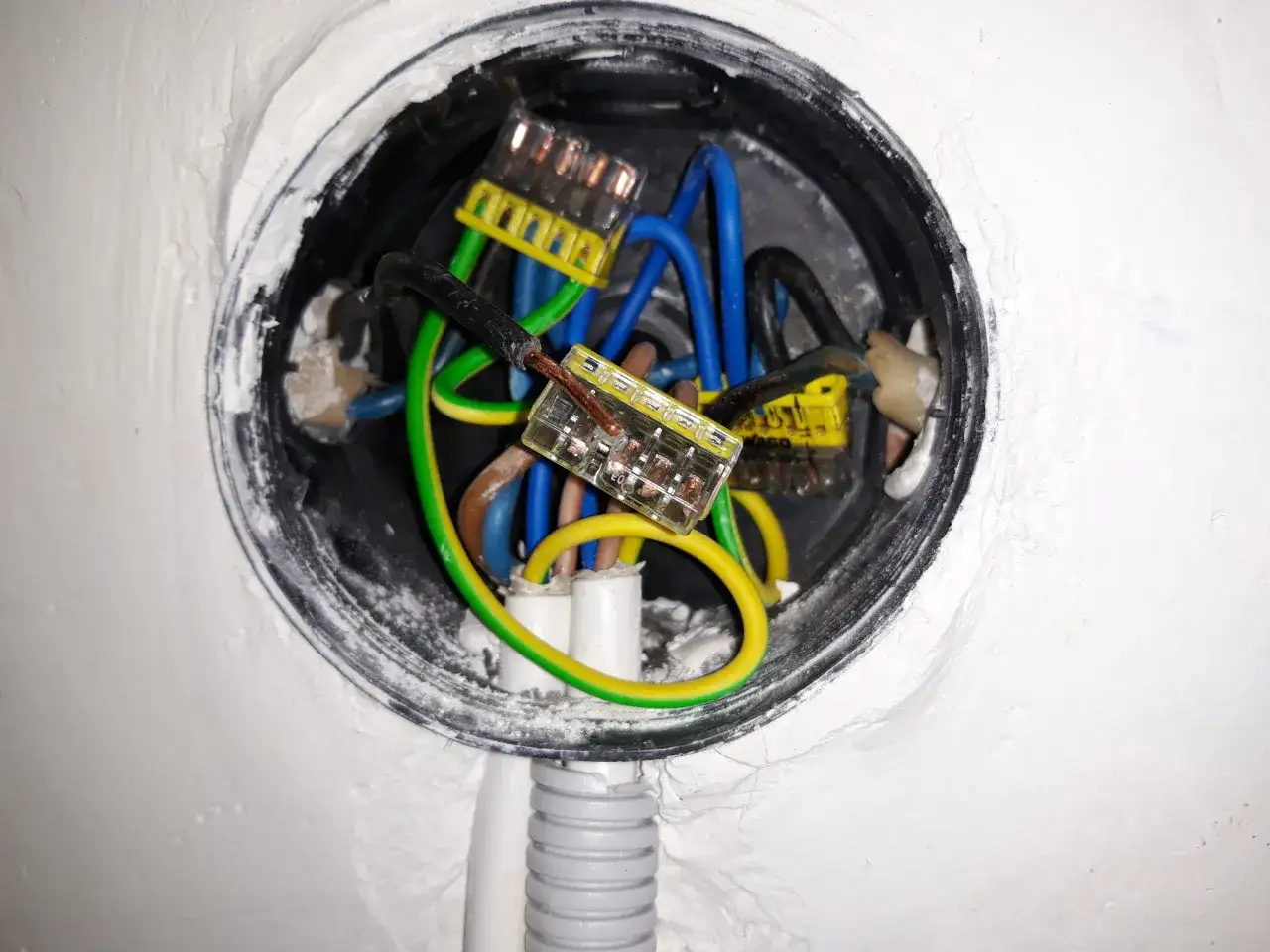

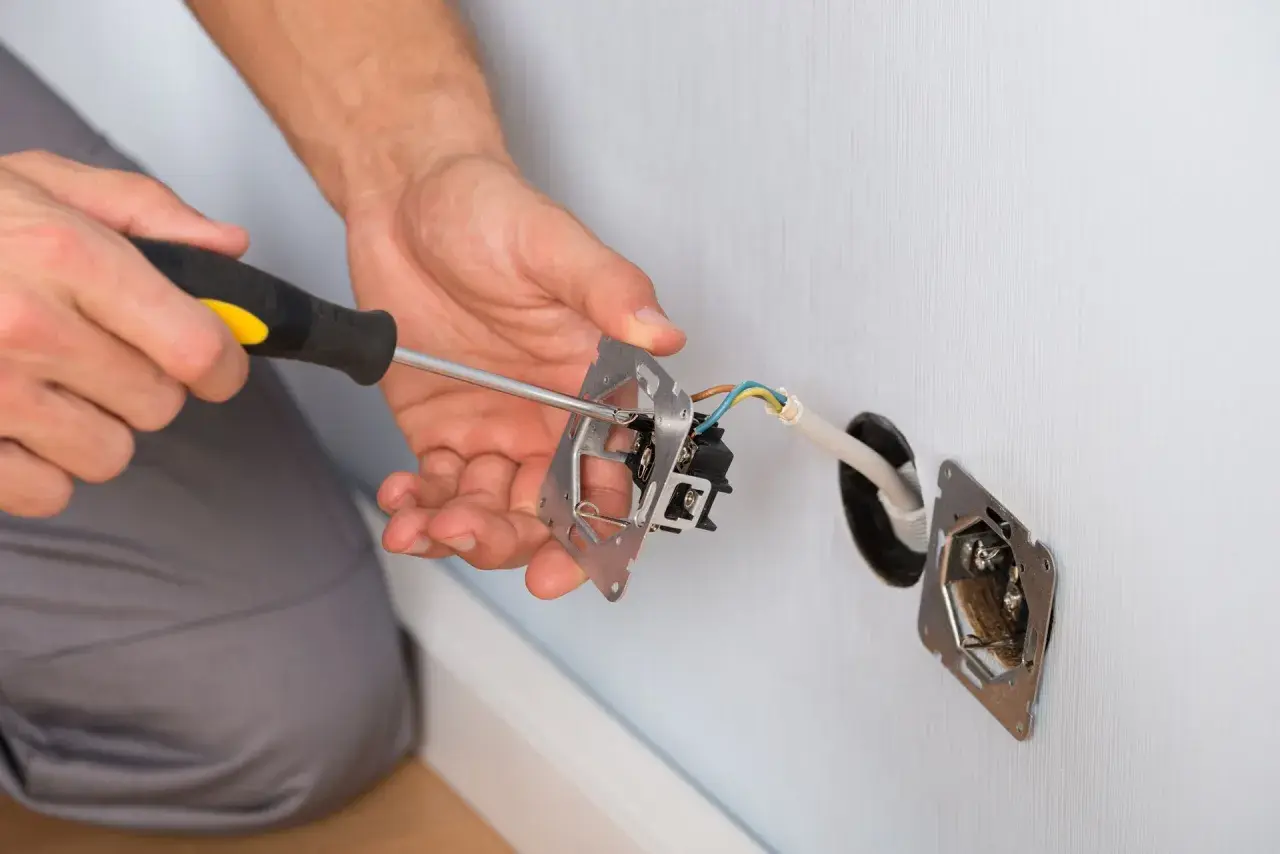

Jak wygląda poprawne podłączenie gniazda z bolcem w starej instalacji
W starej instalacji TN-C zasada jest prosta, ale nie wolno jej upraszczać ponad miarę: przewód PEN powinien trafić najpierw na styk ochronny, a dopiero z niego zostać połączony do zacisku roboczego. Dzięki temu bolec przejmuje funkcję ochronną, a gniazdo zachowuje działanie w układzie, do którego zostało pierwotnie przewidziane. To nie jest ozdobny detal montażowy, tylko sedno całej ochrony.
Ja zawsze zwracam uwagę na trzy rzeczy: pewność zacisku, jakość przewodu i ciągłość toru ochronnego. W starych instalacjach aluminiowych problemem bywa utlenianie się końcówek i kruchość żył, a w takim środowisku luźne połączenie potrafi być groźniejsze niż jego brak. Jeśli połączenie nagrzewa się pod obciążeniem, to znak, że ochrona działa tylko na papierze.
- PEN musi być połączony z bolcem, bo to styk ochronny ma przejąć pierwsze zadanie ochronne.
- Zworka do zacisku roboczego musi być krótka i pewna, żeby połączenie nie rozpadło się przy zwykłym użytkowaniu.
- Połączenia nie mogą być luźne, bo każdy luz zwiększa opór i ryzyko przegrzania.
- Po montażu potrzebne są pomiary, bo tylko one potwierdzają, że zabezpieczenie zadziała przy uszkodzeniu.
Nie traktuję tego jako uniwersalnej instrukcji „zrób to sam”. To rozwiązanie działa wyłącznie w konkretnym układzie sieci i tylko wtedy, gdy całe założenie ochrony przeciwporażeniowej jest jeszcze zgodne ze starą konfiguracją obwodu. Gdy pojawiają się wątpliwości, lepiej przenieść ciężar decyzji na elektryka z pomiarem niż opierać się na domysłach.
Z tego powodu kolejny krok jest równie ważny jak samo podłączenie: trzeba wiedzieć, jakie błędy najczęściej unieważniają sens takiego mostka.
Jakie błędy najczęściej robią największą różnicę
W praktyce najwięcej problemów nie wynika z samego pomysłu zerowania, tylko z jego złego zastosowania. Ludzie czasem przenoszą stare rozwiązanie do nowego układu, mostkują przewody „na oko” albo uznają, że jeśli gniazdko wygląda podobnie, to sposób podłączenia też może być dowolny. To właśnie tutaj bezpieczeństwo najczęściej przegrywa z nawykiem.
| Błąd | Co grozi | Co zrobić zamiast |
|---|---|---|
| Mostkowanie za wyłącznikiem różnicowoprądowym | Nieprawidłowa praca ochrony i częste wyzwalanie zabezpieczeń | Rozdzielić obwód zgodnie z układem i nie łączyć N z PE w gnieździe |
| Stosowanie zworki w instalacji TN-S lub TN-C-S po rozdziale PEN | Fałszywa ochrona i możliwość pojawienia się napięcia tam, gdzie nie powinno go być | Używać osobnego PE i zlecić ocenę układu po rozdziale |
| Luźny albo zaśniedziały zacisk | Nagrzewanie, iskrzenie, zanik ochrony pod obciążeniem | Wymienić osprzęt, oczyścić końcówki i sprawdzić stan przewodów |
| Ocenianie instalacji wyłącznie po kolorach przewodów | Pomylenie fazy, neutralnego i PEN | Potwierdzić układ pomiarami i oględzinami rozdzielnicy |
| Zakładanie, że „skoro działa, to jest bezpiecznie” | Ukryte uszkodzenie może ujawnić się dopiero przy przebiciu lub przerwaniu PEN | Sprawdzić ciągłość ochrony i stan całego obwodu |
Najbardziej podstępny jest ostatni błąd. Gniazdo może działać latami, pralka może się włączać bez problemu, a mimo to ochrona nie zadziałać wtedy, kiedy naprawdę będzie potrzebna. W instalacjach z łazienką lub pralnią to ryzyko jest po prostu zbyt duże, żeby je ignorować.
Jeśli w instalacji zaczynają wychodzić takie słabe punkty, dochodzimy do pytania, czy w ogóle opłaca się jeszcze ratować stary układ zamiast go przebudować.
Kiedy lepiej zrezygnować z mostka i zrobić modernizację
Ja traktuję zerowanie jako rozwiązanie przejściowe albo zastane, a nie jako docelowy standard. Jeśli instalacja ma zasilać pralkę, suszarkę, zmywarkę albo inne urządzenie z metalową obudową i większym poborem mocy, margines błędu staje się bardzo mały. W takich sytuacjach modernizacja obwodu ma większy sens niż „dopieszczenie” jednego gniazda.
- Instalacja ma już osobny przewód PE albo jest przygotowana do rozdziału PEN.
- W obwodzie pojawia się wyłącznik różnicowoprądowy, a gniazdo ma pracować za nim.
- Przewody są aluminiowe, kruche, nadpalone lub mają wyraźne ślady przegrzewania.
- Gniazdo zasila pralkę, zmywarkę, bojler albo inny sprzęt pracujący długo i z dużym obciążeniem.
- W instalacji nie da się wykonać pewnych pomiarów albo wyniki są niejednoznaczne.
W takich warunkach samo mostkowanie bolca jest tylko plastrem na problem konstrukcyjny. Lepszym kierunkiem bywa nowy obwód z osobnym PE, prawidłowy rozdział PEN w rozdzielnicy i dodatkowa ochrona różnicowoprądowa 30 mA tam, gdzie układ sieci na to pozwala. To szczególnie ważne przy urządzeniach stojących w pomieszczeniach wilgotnych, bo tam skutki błędu są po prostu poważniejsze.
Jeżeli instalacja ma już za sobą kilka dekad pracy, a do tego dochodzą luźne gniazda i niewyjaśnione przeróbki, ja nie szukałbym półśrodków. Taki stan to raczej sygnał, że trzeba pomyśleć o całości, a nie o pojedynczej zworki.
Zanim podłączysz pralkę do starego gniazda, sprawdź te trzy rzeczy
Pralka to sprzęt, przy którym szczególnie nie lubię improwizacji. Ma metalową obudowę, pracuje z wodą i często działa w miejscu, gdzie użytkownik stoi boso albo na wilgotnej podłodze. Właśnie dlatego przed pierwszym uruchomieniem warto sprawdzić nie tylko samo gniazdo, ale cały obwód, który je zasila.
- Czy gniazdo nie ma luzu ani śladów grzania - przegrzany osprzęt to sygnał, że zaciski nie trzymają tak, jak powinny.
- Czy instalacja ma potwierdzony układ TN-C - bez tego nie wiadomo, czy zerowanie jest jeszcze dopuszczalne.
- Czy elektryk wykonał pomiar ochrony - ciągłość PEN, impedancja pętli zwarcia i sprawdzenie zabezpieczeń mówią więcej niż wygląd puszki.
Jeśli choć jedna z tych odpowiedzi budzi wątpliwości, ja nie podłączałbym pralki „na próbę”. W domowej praktyce czystość i higiena zaczynają się od niezawodnego sprzętu, ale ten sprzęt musi być jeszcze bezpiecznie zasilany. Dlatego przy starej instalacji rozsądniej myśleć o ocenie i modernizacji niż o doraźnym ratowaniu bolca zworką.
Najuczciwsze podejście jest proste: zerowanie można rozumieć i technicznie wyjaśnić, ale nie wolno traktować go jak uniwersalnej recepty na każdy stary obwód. Jeśli instalacja jest naprawdę TN-C i ma sprawny PEN, mostek może pełnić swoją dawną funkcję; jeśli układ jest już przerobiony albo obciążony nowoczesnymi zabezpieczeniami, lepsza będzie modernizacja niż ryzykowne utrzymywanie starego schematu.
