Pomiar pętli zwarcia pozwala sprawdzić, czy zabezpieczenia odłączą zasilanie na tyle szybko, by instalacja niskiego napięcia była bezpieczna dla ludzi i urządzeń. W praktyce chodzi nie tylko o rozdzielnicę w mieszkaniu, ale też o warsztat, pralnię czy każde pomieszczenie z dużą liczbą metalowych obudów i wilgocią. Poniżej wyjaśniam, co dokładnie oznacza wynik, jak wygląda badanie, kiedy trzeba je wykonać i na co uważać, żeby nie wyciągnąć fałszywych wniosków.
Najważniejsze rzeczy do zapamiętania
- Impedancja pętli zwarcia pokazuje, czy przy uszkodzeniu popłynie dość duży prąd, aby zabezpieczenie zadziałało w wymaganym czasie.
- W układzie TN najczęściej patrzę na warunek Zs ≤ U0 / Ia, a dla obwodów końcowych 230 V AC kluczowy jest zwykle czas 0,4 s.
- W obwodach z RCD często wybieram tryb małoprądowy, żeby nie wyzwalać różnicówki podczas testu.
- W układzie TT sam wynik impedancji nie wystarcza, bo ochronę trzeba ocenić razem z działaniem RCD.
- Najlepszy wynik zyskuję nie wtedy, gdy mierzę „byle gdzie”, tylko na najdalszym punkcie obwodu i we właściwym trybie.
Czym jest impedancja pętli zwarcia i co pokazuje wynik
Ja traktuję ten test jako sprawdzenie całej drogi, którą popłynie prąd uszkodzeniowy: od źródła, przez przewód fazowy, miejsce zwarcia, przewód ochronny lub przewód neutralny, aż do punktu powrotu w sieci. Im mniejsza impedancja, tym większy spodziewany prąd zwarciowy Ik, a więc większa szansa, że zabezpieczenie zadziała szybko i odetnie zasilanie zanim obudowa urządzenia stanie się niebezpieczna.
To ważne rozróżnienie: nie mierzę tu samej ciągłości przewodu ani rezystancji izolacji. Szukam odpowiedzi na pytanie, czy w realnym zwarciu obwód ma dość „mocy”, by uruchomić ochronę przez samoczynne wyłączenie zasilania. W układzie TN znaczenie ma głównie metaliczna droga zwarcia, a w TT dużo większą rolę odgrywa uziemienie i RCD.
W praktyce impedancja obejmuje nie tylko opór przewodów, ale też ich składową indukcyjną. Dlatego zwykły omomierz nie zastąpi miernika instalacyjnego. Z tego powodu najpierw sprawdzam, kiedy taki test jest naprawdę potrzebny.
Kiedy ten test jest potrzebny w instalacji
Najczęściej wykonuję go przy odbiorze nowej instalacji albo po jej modernizacji, bo właśnie wtedy widać, czy dobór zabezpieczeń, przekroje przewodów i połączenia wyrównawcze tworzą spójny układ. Jeśli ktoś wymienił rozdzielnicę, dołożył obwód gniazd, zmienił zabezpieczenia albo rozbudował linię zasilającą, bez sprawdzenia pętli nie mam pewności, że całość nadal spełnia wymagania ochrony.
- Po zakończeniu budowy lub większego remontu.
- Po wymianie bezpieczników, wyłączników nadprądowych albo RCD.
- Po dołożeniu nowych gniazd, urządzeń lub całych obwodów.
- Po naprawie uszkodzenia, przepaleniu przewodu lub zadziałaniu zabezpieczenia.
- W ramach okresowej kontroli, zwłaszcza w miejscach wilgotnych, technicznych i mocno obciążonych pracą.
W obiektach z maszynami pralniczymi zwracam na to szczególną uwagę, bo metalowe obudowy, para wodna i intensywna eksploatacja przyspieszają zużycie złącz oraz zacisków. To nie jest detal, tylko miejsce, w którym mały wzrost impedancji może z czasem zamienić się w realny problem z wyłączaniem zabezpieczeń. Gdy wiem już, po co badam, przechodzę do samej procedury.
Jak wygląda badanie krok po kroku
Badanie wykonuję na zasilonym obwodzie, ale zawsze z odpowiednim miernikiem instalacyjnym i zachowaniem zasad pracy pod napięciem. W praktyce najpierw upewniam się, jaki to układ sieci i jakie zabezpieczenie chroni dany obwód, bo od tego zależy dobór trybu testu. Używam przyrządu zgodnego z PN-EN 61557, bo tylko taki daje wynik użyteczny przy ocenie ochrony przeciwporażeniowej.
- Wybieram punkt pomiarowy, zwykle najdalszy od rozdzielnicy, bo tam pętla ma największą impedancję.
- Sprawdzam, czy obwód ma RCD i czy trzeba użyć trybu bez wyzwalania.

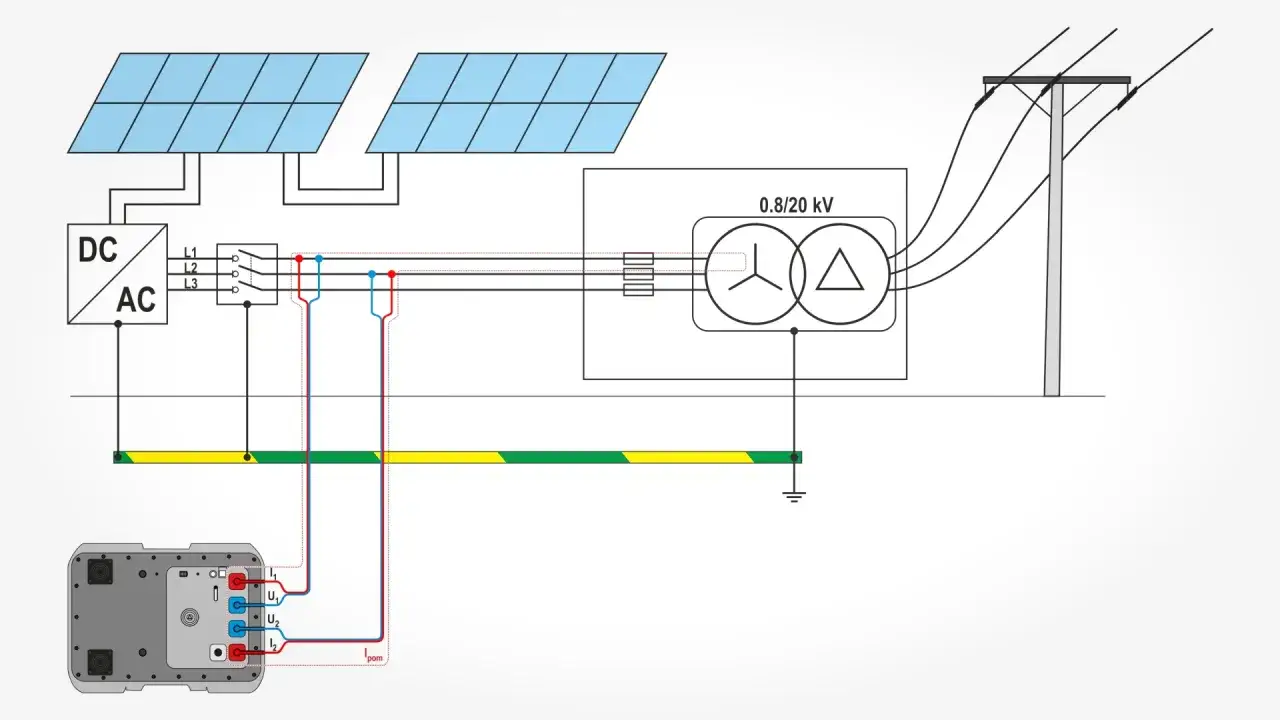

- Podłączam przewody lub adapter zgodnie z typem pomiaru: L-PE, L-N albo L-L.
- Uruchamiam test i odczytuję Zs, napięcie w chwili pomiaru oraz wyliczony Ik.
- Jeśli wynik jest graniczny, powtarzam test w kilku punktach, żeby odróżnić błąd połączenia od rzeczywistej słabej trasy prądu.
W obwodach z wyłącznikiem różnicowoprądowym (RCD) często wybieram tryb małoprądowy, który nie powoduje niepotrzebnego zadziałania RCD. W wielu miernikach taki test odbywa się prądem rzędu 15 mA, a w bardziej wymagających układach spotyka się też pomiar silnoprądowy, nawet około 130-150 A, jeśli instalacja i przyrząd na to pozwalają. Ja nie dobieram tego automatycznie, tylko pod konkretny obwód i cel badania.
Sama procedura jest prosta tylko z pozoru, bo jeden źle dobrany tryb potrafi zafałszować cały obraz ochrony. Dlatego następny krok to nie samo „ile wyszło”, ale pytanie, czy wybrałem właściwą metodę dla danej instalacji.
Który tryb pomiaru wybrać w TN, TT i przy RCD
W praktyce nie ma jednej odpowiedzi dla wszystkich instalacji. Ja patrzę na układ sieci, rodzaj zabezpieczenia i to, czy wynik ma potwierdzić ochronę w obwodzie końcowym, czy tylko dać orientację projektową.
| Sytuacja | Co wybieram | Dlaczego to ma sens |
|---|---|---|
| Układ TN bez RCD | Standardowy test L-PE w najdalszym punkcie obwodu | Sprawdzam, czy prąd zwarciowy wystarczy do szybkiego zadziałania zabezpieczenia nadprądowego |
| Obwód z RCD 30 mA | Tryb małoprądowy bez wyzwalania | Odczytuję impedancję bez niepotrzebnego wyłączania różnicówki i mogę pracować szybciej |
| Układ TT | Pomiar pętli jako część oceny, ale zawsze z kontrolą RCD | W TT sam wynik impedancji nie zamyka tematu ochrony przed porażeniem |
| Obwód trójfazowy | Pomiar L-L | Sprawdzam drogę zwarcia między przewodami fazowymi |
| Długi obwód lub stara instalacja | Powtórzenie testu w kilku punktach | Łatwiej znaleźć miejsce, w którym rośnie impedancja albo pojawia się słaby styk |
W praktyce spotykam dwa skrajne podejścia: albo mierzy się wszystko tym samym trybem, albo zbyt ostrożnie rezygnuje się z badania z obawy przed wyzwoleniem RCD. Żadne z nich nie jest dobre. Lepsze jest świadome dobranie metody do obwodu i późniejsze sprawdzenie, czy liczby pasują do wymaganego czasu odłączenia. To właśnie przeprowadza mnie do interpretacji wyniku, bo sama wartość Zs nic jeszcze nie mówi bez kontekstu ochrony.
Jak interpretuję wynik pomiaru pętli zwarcia
Ja patrzę na dwie liczby: Zs i Ik. Pierwsza pokazuje, jak „ciężka” jest droga zwarcia, a druga mówi, jaki prąd powinien popłynąć przy uszkodzeniu. Zależność jest prosta: im mniejsza impedancja, tym większy spodziewany prąd zwarciowy, a więc większa szansa na szybkie wyłączenie.
W układzie TN sprawdzam warunek Zs ≤ U0 / Ia, czyli czy impedancja pętli jest na tyle mała, aby prąd wyłączający uruchomił zabezpieczenie w wymaganym czasie. W praktyce dla obwodów końcowych o napięciu 230 V AC najczęściej przyjmuję 0,4 s, a dla obwodów rozdzielczych i obwodów o prądzie znamionowym powyżej 32 A zwykle 5 s. W TT odpowiednie czasy są krótsze dla obwodów końcowych, ale bez RCD sama liczba Zs nie daje pełnej odpowiedzi o bezpieczeństwie.
- Jeśli wynik jest wyraźnie poniżej granicy, traktuję obwód jako poprawnie dobrany.
- Jeśli wynik jest blisko granicy, sprawdzam połączenia, długość linii i stan zacisków.
- Jeśli wynik ją przekracza, problem nie leży w samym mierniku, tylko w układzie połączeń, przekroju przewodów lub doborze zabezpieczenia.
Dobra praktyka to też zapisanie napięcia w chwili testu, bo prospektywny prąd zwarciowy zależy od warunków zasilania. To ważne zwłaszcza tam, gdzie sieć jest obciążona i napięcie „pływa” w ciągu dnia. Gdy liczby są już zrozumiałe, zostaje najtrudniejsza część: odfiltrowanie błędów, które potrafią udawać awarię albo ukryć rzeczywisty problem.
Najczęstsze błędy, które fałszują odczyt
Najczęściej psuje się nie sam miernik, tylko otoczenie pomiaru. Luźny zacisk, utleniony styk, źle dobrany punkt testowy albo pomiar wykonany na niewłaściwym trybie potrafią zmienić odczyt bardziej niż różnica między dobrym a słabym kablem.
- Mierzenie zbyt blisko rozdzielnicy, zamiast na najdalszym punkcie obwodu.
- Używanie trybu silnoprądowego tam, gdzie RCD nie powinno zostać wyzwolone.
- Odczytywanie wyniku z obwodu obciążonego urządzeniami, które wprowadzają zakłócenia.
- Mylenie rezystancji z impedancją i wyciąganie wniosków z przypadkowego multimetru.
- Pomijanie stanu przewodu ochronnego, połączeń wyrównawczych i zacisków w puszkach.
- Zakładanie, że jeden dobry wynik na gnieździe oznacza poprawność całej linii.
W środowisku wilgotnym, takim jak pralnia czy pomieszczenie techniczne z intensywną pracą urządzeń, korozja styków i słabe dokręcenie zacisków pojawiają się szybciej, niż wielu użytkowników zakłada. Ja dlatego zawsze wolę dodatkową minutę na kontrolę niż pozornie „ładny” wynik, któremu później nie da się ufać. Po wyłapaniu tych pułapek zostaje już tylko sensowna kontrola końcowa i zapis tego, co rzeczywiście było sprawdzone.
Co sprawdzić przed odbiorem i po latach eksploatacji
Jeżeli mam zamknąć protokół bez zbędnych niedomówień, zawsze sprawdzam trzy rzeczy: najdalszy punkt obwodu, zgodność wyniku z zabezpieczeniem oraz sposób wykonania pomiaru. To proste, ale właśnie te trzy elementy najczęściej decydują o tym, czy instalacja będzie działała pewnie po odbiorze i po kolejnych latach pracy.
- Czy wynik pochodzi z punktu krytycznego, a nie tylko z miejsca wygodnego do podłączenia miernika.
- Czy zapisano tryb testu, napięcie i typ zabezpieczenia.
- Czy przy wyniku granicznym sprawdzono połączenia, długość obwodu i stan przewodu ochronnego.
- Czy w obwodach z RCD wykonano również test czasu zadziałania różnicówki.
- Czy instalacja nie wymaga powtórzenia badania po modernizacji, naprawie lub zmianie obciążenia.
W obiektach, w których liczy się czystość, ciągłość pracy i bezpieczeństwo obsługi, traktuję ten test jak element rutyny technicznej, a nie formalność na papierze. Dobrze wykonana kontrola impedancji pętli zwarcia mówi mi, czy ochrona przeciwporażeniowa zadziała wtedy, kiedy naprawdę będzie potrzebna, a to w instalacji elektrycznej jest ważniejsze niż sam wynik zapisany w tabeli.
