W domu nie wybiera się zabezpieczenia „na oko”. Najczęściej chodzi o wyłączniki nadprądowe B10 dla oświetlenia, B16 dla gniazd oraz wyłączniki różnicowoprądowe 30 mA, zwykle typu A. Pytanie, jakie bezpieczniki do domu będą właściwe, rozstrzyga się dopiero po sprawdzeniu obwodów, przekroju przewodów, długości tras i rodzaju odbiorników.
Najważniejsze zasady doboru domowych zabezpieczeń
- Najpierw dobiera się zabezpieczenie do obwodu, a nie do całego domu jako jednego miejsca.
- B10 najczęściej pasuje do oświetlenia, a B16 do typowych gniazd wtyczkowych.
- Różnicówka 30 mA nie zastępuje bezpiecznika nadprądowego, tylko chroni przed upływem prądu i porażeniem.
- Charakterystyka B sprawdza się najczęściej w domu, a C bywa potrzebna przy większym prądzie rozruchowym.
- Pralka, suszarka i zmywarka powinny mieć sensownie wydzielone obwody, bo to od razu poprawia bezpieczeństwo i wygodę.
- Jeśli instalacja jest stara, nie zakładaj doboru „z tabelki” bez pomiarów i oceny elektryka.
Co dziś naprawdę oznacza bezpiecznik w domu

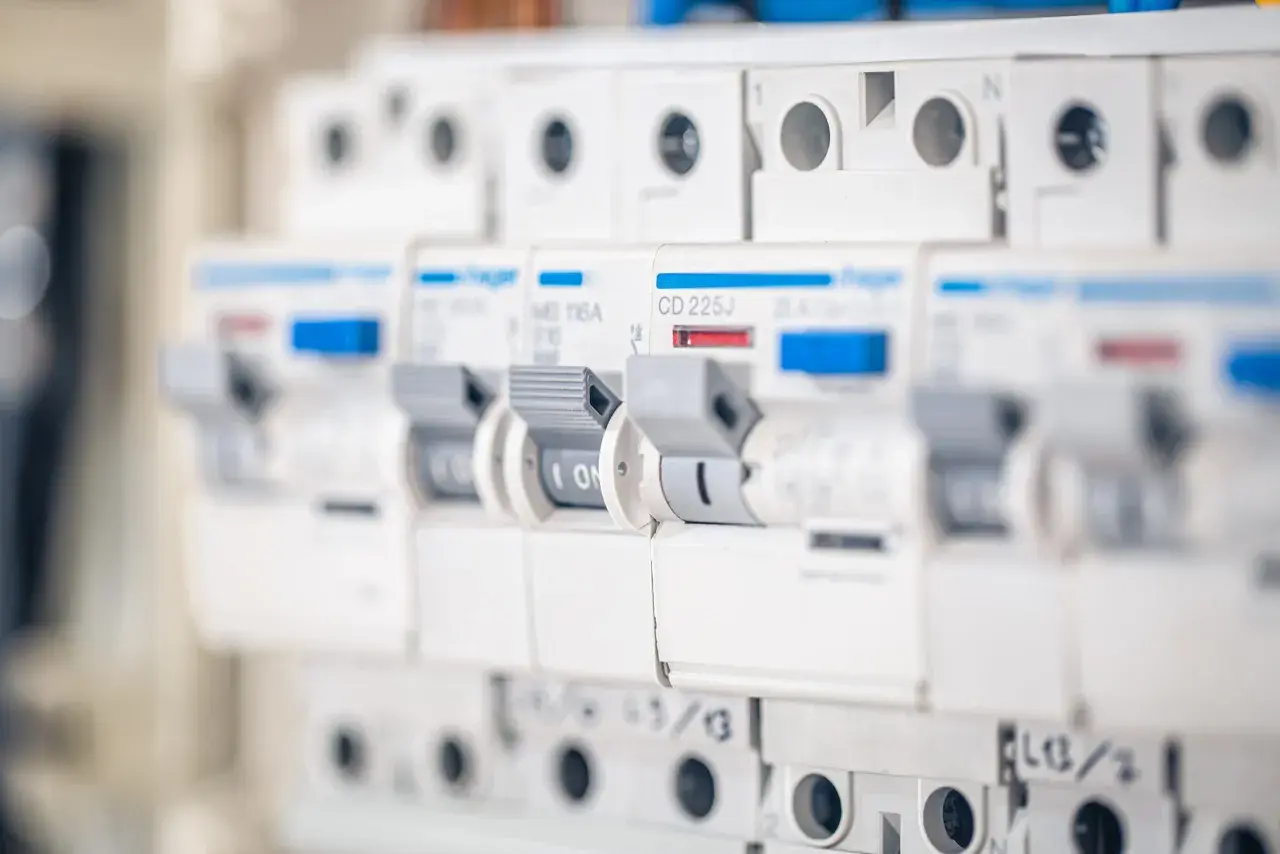

Ja od razu rozróżniam trzy rzeczy, bo w praktyce to one najczęściej mieszają się w rozmowach: bezpiecznik topikowy, wyłącznik nadprądowy i wyłącznik różnicowoprądowy. W starszych instalacjach „bezpiecznikiem” bywała wkładka topikowa, w nowszych domach standardem są aparaty modułowe w rozdzielnicy, czyli wyłączniki nadprądowe i różnicowoprądowe.
Wyłącznik nadprądowy chroni przewód przed przeciążeniem i zwarciem. Różnicówka reaguje na prąd upływu, więc jej rola jest inna: ma ograniczać ryzyko porażenia i częściowo pomagać przy uszkodzeniu izolacji. To ważne, bo sama różnicówka nie „zastępuje” klasycznego zabezpieczenia obwodu. Według Schneider Electric Polska, charakterystyka B jest typowa dla domowych obciążeń, a C i D służą do innych warunków pracy.
W praktyce domowej najczęściej nie pytam więc o jeden uniwersalny bezpiecznik, tylko o zestaw aparatów dopasowanych do konkretnych obwodów. I właśnie od tego trzeba zacząć, zanim przejdzie się do liczb i charakterystyk.
Skoro wiemy już, co właściwie montuje się w rozdzielnicy, można przejść do najważniejszego pytania: jak dopasować zabezpieczenie do konkretnej linii w domu.
Jak dobrać zabezpieczenie do obwodu, a nie do całego domu
Ja zaczynam od obwodu, nie od całego budynku. Liczy się nie tylko moc odbiorników, ale też przekrój przewodów, długość trasy, sposób ułożenia kabla i to, czy urządzenie ma duży prąd rozruchowy. Dopiero z tego wychodzi sensowny dobór amperażu i charakterystyki.
| Obwód | Najczęstszy punkt startowy | Po co tak | Na co uważać |
|---|---|---|---|
| Oświetlenie | B10, przewód 1,5 mm² | Małe obciążenie, małe ryzyko przeciążenia | Długie trasy i duża liczba opraw mogą wymagać innego projektu |
| Typowe gniazda w pokojach | B16, przewód 2,5 mm² | Najbardziej praktyczny standard dla domu | Nie warto „podkręcać” amperażu tylko dlatego, że wybija |
| Pralka, suszarka, zmywarka | B16, najlepiej osobny obwód | AGD pracuje cyklicznie i bywa wrażliwe na spadki napięcia | Urządzenia z elektroniką i grzałką lepiej nie mieszać z innymi dużymi odbiornikami |
| Piekarnik, płyta, bojler | Dobór według mocy i instrukcji producenta | Tu różnice między modelami są duże | Nie zgaduj wartości, szczególnie przy płycie indukcyjnej |
| Urządzenia z silnikiem | C16 lub inna charakterystyka po sprawdzeniu rozruchu | Silnik potrzebuje chwilowo większego prądu | Najpierw sprawdza się instalację i impedancję pętli zwarcia |
| Obwody większej mocy | 20 A, 25 A, czasem 32 A | Zależne od przekroju przewodu i obciążenia | To już nie jest decyzja „z pamięci”, tylko z obliczeń |
W domowej praktyce bardzo często spotykam prostą zależność: 1,5 mm² zwykle kończy się na B10, a 2,5 mm² na B16. To dobry punkt odniesienia, ale nie gotowa recepta dla każdego budynku. Przy długich odcinkach przewodów, gorszych warunkach ułożenia albo nietypowym odbiorniku wynik może być inny.
Jeśli mam wskazać jedną rzecz, którą najłatwiej zaniedbać, to jest nią właśnie długość obwodu. Długi przewód zwiększa spadki napięcia i wpływa na warunki zadziałania zabezpieczenia. Dlatego dobór „na ampery” bez spojrzenia na instalację kończy się potem albo niepotrzebnym wybijaniem, albo zbyt dużym ryzykiem przegrzewania przewodu.
Z tego miejsca naturalnie przechodzę do kolejnego pytania: co oznaczają litery B, C i D, które na aparatach widzi się najczęściej.
B, C czy D co to znaczy w praktyce
Charakterystyka wyłącznika mówi, jak szybko aparat zareaguje na nagły wzrost prądu. Według Schneider Electric Polska, charakterystyka B zadziała przy 3-5-krotności prądu znamionowego i jest najczęściej używana w zastosowaniach domowych. To właśnie dlatego w mieszkaniu i domu jednorodzinnym tak często widzi się B10 i B16.
Charakterystyka C działa przy 5-10-krotności prądu znamionowego. W praktyce wybiera się ją tam, gdzie występują większe prądy rozruchowe, na przykład przy niektórych silnikach, pompach, bramach garażowych, sprężarkach albo odbiornikach z elektroniką i większym startem. Ja traktuję C jako rozwiązanie rozsądne, ale tylko wtedy, gdy instalacja faktycznie tego wymaga i pozwala na to warunek szybkiego wyłączenia zwarcia.
Charakterystyka D jest w domu rzadko potrzebna. To już strefa urządzeń z bardzo wysokim prądem rozruchowym. Jeśli ktoś próbuje rozwiązać domowe problemy przez „wrzucenie D”, zwykle idzie w złą stronę. Taki zabieg może tylko ukryć problem zamiast go naprawić.
W Hagerze zwraca się uwagę, że przy wyborze charakterystyki trzeba brać pod uwagę prąd rozruchowy, prąd pracy i prąd zwarciowy, a nie sam napis na obudowie. To jest bardzo praktyczna wskazówka, bo w instalacji domowej najczęściej wygrywa nie „najmocniejszy” aparat, tylko ten, który najlepiej pasuje do zachowania odbiornika i przewodu.
Gdy już wiem, czy mam B, C czy D, sprawdzam jeszcze ochronę różnicowoprądową. I właśnie tu wiele osób popełnia błąd, bo utożsamia ją z bezpiecznikiem, a to dwa różne elementy.
Różnicówka nie zastępuje bezpiecznika
Różnicówka, czyli wyłącznik różnicowoprądowy, ma chronić przed skutkami prądu upływu. Najczęściej w domach stosuje się czułość 30 mA, bo to wartość uznawana za ochronę dodatkową w wielu obwodach końcowych. W praktyce bardzo dobrze sprawdza się w łazience, kuchni, pralni, garażu i na zewnątrz.
Ja w nowych lub modernizowanych instalacjach zwykle patrzę w stronę typu A, bo współczesne urządzenia domowe mają elektronikę, zasilacze impulsowe i elementy sterowania, które nie są najlepszym partnerem dla najprostszych rozwiązań. Różnicówka typu AC w wielu przypadkach jest dziś zbyt ograniczona. To nie jest miejsce, żeby oszczędzać kilkadziesiąt złotych kosztem spokoju całego domu.
Warto też pamiętać o selektywności. Jeśli wszystko w domu wisi na jednej różnicówce, awaria jednego urządzenia potrafi odciąć cały budynek. Ja wolę podział na kilka obwodów albo na osobne moduły typu RCBO, bo wtedy awaria pralki nie gasi od razu oświetlenia, lodówki i Internetu.
Przy starych instalacjach bez sprawdzonego przewodu ochronnego nie traktuję różnicówki jak magicznej poprawki. Najpierw trzeba ocenić stan przewodów, układ sieci i wykonać pomiary. Różnicówka pomaga, ale nie naprawia źle wykonanej lub zużytej instalacji.
To prowadzi do najbardziej praktycznej części: jak wygląda sensowny zestaw zabezpieczeń w typowym domu, zwłaszcza tam, gdzie pracuje dużo AGD.
Najczęstsze zestawy w domu jednorodzinnym
Jeśli miałbym opisać rozsądny układ dla standardowego domu, zacząłbym od podziału na kilka niezależnych obwodów. Dzięki temu awaria jednego urządzenia nie paraliżuje całej instalacji, a codzienne użytkowanie jest po prostu wygodniejsze. To szczególnie ważne w pomieszczeniach takich jak pralnia czy kuchnia, gdzie kilka odbiorników pracuje obok siebie.
| Strefa domu | Typowy układ | Dlaczego to działa |
|---|---|---|
| Oświetlenie | B10 + osobny obwód dla ważniejszych stref | Awaria nie gasi całego domu i łatwiej znaleźć problem |
| Salon i sypialnie | B16 na gniazda | Wystarcza do typowych odbiorników domowych |
| Kuchnia | Osobne obwody dla lodówki, blatu i dużych urządzeń | Czajnik, ekspres i mikrofalówka nie powinny walczyć o jeden przewód |
| Pralnia lub łazienka gospodarcza | B16 + RCD 30 mA typu A | Pralka, suszarka i wilgoć wymagają większej dyscypliny w doborze |
| Garaż i brama | C16, jeśli urządzenie ma wyraźny prąd rozruchowy | Silnik nie powinien wybijać przy każdym starcie |
| Ogród i zewnętrzne gniazda | Osobny obwód, RCD 30 mA, osprzęt o odpowiedniej szczelności | Wilgoć i uszkodzenia mechaniczne podnoszą wymagania bezpieczeństwa |
| Płyta indukcyjna i piekarnik | Dobór według instrukcji producenta i projektu instalacji | Tu moc i sposób zasilania potrafią bardzo się różnić między modelami |
W pomieszczeniach gospodarczych ja szczególnie pilnuję jednego szczegółu: pralka i suszarka najlepiej nie powinny wisieć na tym samym obwodzie co inne mocne odbiorniki. Jeśli do tego dochodzi jeszcze żelazko albo grzejnik, przeciążenie robi się zaskakująco łatwe. W praktyce osobny obwód dla tych urządzeń daje mniej problemów i mniejsze ryzyko, że zabezpieczenie zadziała akurat w najmniej wygodnym momencie.
Hager w swojej dokumentacji technicznej zwraca uwagę, że w obwodach z większym rozruchem oraz tam, gdzie liczy się selektywność, trzeba myśleć o całym układzie, a nie o pojedynczym aparacie. To dobre podsumowanie praktyki: rozsądny dom nie jest zbiorem przypadkowych bezpieczników, tylko przemyślaną siecią kilku obwodów.
Skoro układ wygląda sensownie, zostaje ostatni krok: sprawdzić, czy zakupione aparaty rzeczywiście pasują do instalacji, a nie tylko dobrze wyglądają w koszyku sklepu.
Co sprawdzić przed montażem, żeby nie kupić złych aparatów
Ja przed zakupem zawsze przechodzę przez krótką listę kontrolną. To oszczędza nerwy i pieniądze, bo większość błędów wynika nie z jakości aparatury, ale z niedopasowania do konkretnej instalacji.
- Sprawdź przekrój przewodów w danym obwodzie.
- Sprawdź długość trasy i warunki ułożenia kabla.
- Ustal, czy odbiornik ma silnik, grzałkę lub elektronikę z dużym prądem startowym.
- Zweryfikuj, czy obwód ma być chroniony osobno, czy wspólnie z innymi pomieszczeniami.
- Ustal, czy potrzebna jest charakterystyka B, czy C.
- Sprawdź, czy w instalacji jest przewód ochronny i jaki jest układ sieci.
- Dobierz RCD pod rodzaj odbiorników, najczęściej 30 mA typu A.
- Nie zapomnij o zdolności wyłączania aparatu, bo w domowych rozdzielnicach to nadal ma znaczenie.
Najczęstszy błąd, który widzę, jest banalny: ktoś kupuje wyższy amperaż, bo „stare wybijało”. To zwykle nie rozwiązuje problemu, tylko przesuwa go w stronę nagrzewania przewodów i gorszej ochrony. Drugi błąd to mieszanie na jednym obwodzie kilku urządzeń AGD, które akurat razem pobierają dużo mocy. Trzeci to montowanie C tam, gdzie wystarczyłoby przeorganizowanie obwodu lub sprawdzenie instalacji.
Jeśli instalacja ma już swoje lata, albo jeśli planujesz podłączenie pralki, suszarki, piekarnika czy płyty indukcyjnej, najbezpieczniej jest oprzeć się na pomiarach i projekcie, a nie na intuicji. W praktyce to właśnie taki porządek daje najtrwalszy efekt: przewód ma właściwe zabezpieczenie, różnicówka chroni ludzi, a dom działa bez niepotrzebnych przerw.
