Wyłącznik różnicowoprądowy to jedno z tych zabezpieczeń, które w instalacji elektrycznej robią więcej, niż widać na pierwszy rzut oka. Chroni ludzi przed porażeniem, pomaga odciąć zasilanie przy upływie prądu i ma szczególne znaczenie tam, gdzie woda, metalowe obudowy i elektronika spotykają się na co dzień - w łazience, pralni, kuchni czy na zewnątrz. W tym tekście pokazuję, jak działa to zabezpieczenie, jak dobrać właściwy typ do domu i kiedy sama różnicówka nie wystarczy.
Najważniejsze rzeczy, które warto wiedzieć przed modernizacją rozdzielnicy
- Wyłącznik różnicowoprądowy reaguje na prąd, który „ucieka” poza normalny obwód, najczęściej do ziemi.
- W ochronie ludzi najczęściej stosuje się czułość 30 mA.
- Do większości nowoczesnych obwodów domowych lepiej pasuje typ A niż typ AC.
- Pralka, suszarka, bojler czy pompa ciepła mogą wymagać bardziej świadomego doboru zabezpieczenia niż zwykłe gniazdo.
- Sama różnicówka nie zastępuje wyłącznika nadprądowego ani nie rozwiązuje problemów z uszkodzoną instalacją.
- Jeśli urządzenie wyzwala się regularnie, przyczynę trzeba znaleźć, a nie „przestawić mocniejsze zabezpieczenie”.
Czym jest wyłącznik różnicowoprądowy i co chroni w instalacji
Ja traktuję wyłącznik różnicowoprądowy jako zabezpieczenie dodatkowe, a nie zamiennik dla wszystkich innych aparatów w rozdzielnicy. Jego zadanie jest bardzo konkretne: wykryć sytuację, w której prąd nie wraca przewodem neutralnym tak, jak powinien, tylko odpływa inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia albo ciało człowieka.
Tu łatwo o pomyłkę, bo wiele osób wrzuca do jednego worka różnicówkę, „eskę” i bezpiecznik topikowy. To różne urządzenia, które rozwiązują różne problemy. Najprościej widać to w porównaniu:
| Urządzenie | Co wykrywa | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| Wyłącznik różnicowoprądowy | Prąd upływu do ziemi i różnicę między prądem wpływającym a wypływającym | Nie chroni przed przeciążeniem i zwarciem | Łazienka, pralnia, gniazda, obwody o podwyższonym ryzyku |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Nie wykrywa upływu prądu przez człowieka lub obudowę | Ochrona przewodów i odbiorników przed uszkodzeniem termicznym |
| RCBO | Upływ prądu, przeciążenie i zwarcie | Nie usuwa błędnego doboru typu ani wad instalacji | Gdy chcę jedno urządzenie na jeden obwód i łatwiejszą diagnostykę |
W praktyce to oznacza jedno: jeśli instalacja ma chronić ludzi i sprzęt, potrzebuję co najmniej poprawnie dobranego zestawu zabezpieczeń, a nie samej różnicówki „na wszystko”. I właśnie dlatego warto od razu zrozumieć, jak to urządzenie działa w środku, bo od tego zależy jego sens w codziennym użytkowaniu.
Jak działa wyłącznik różnicowoprądowy w praktyce

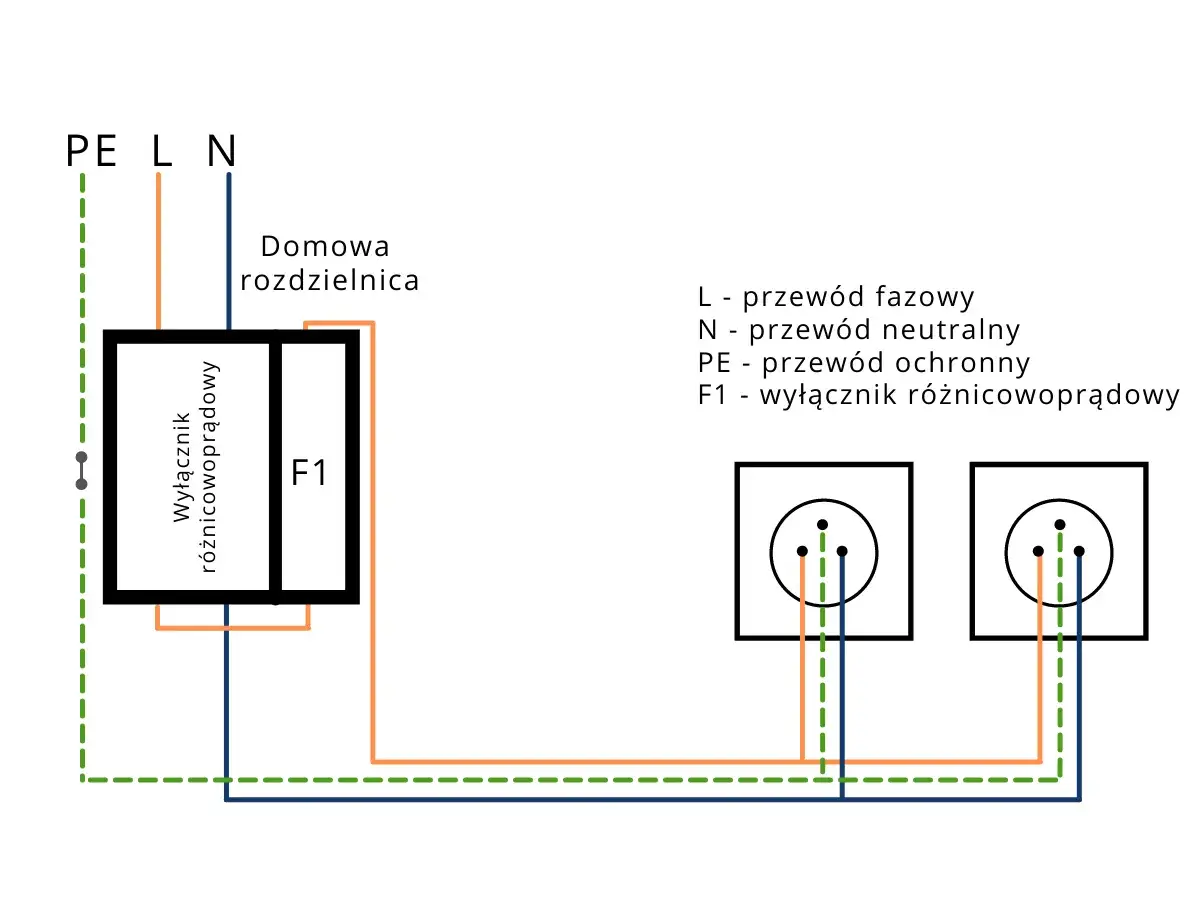

W normalnej pracy prąd wpływa do obwodu przewodem fazowym i wraca przewodem neutralnym. Aparat kontroluje tę równowagę za pomocą członu pomiarowego, czyli w uproszczeniu porównuje, czy tyle samo prądu weszło, ile wyszło. Jeśli część energii „gubi się” po drodze, na przykład przez wilgoć, uszkodzoną izolację albo przypadkowy kontakt z elementem pod napięciem, urządzenie odcina zasilanie.
Najczęściej spotykana czułość w ochronie przeciwporażeniowej to 30 mA. To nie jest przypadkowa wartość, tylko próg, przy którym zabezpieczenie ma reagować na sytuacje groźne dla człowieka. W dobrze dobranej instalacji różnicówka nie powinna być zrzucana codziennie. Jeśli tak się dzieje, to zwykle znak, że coś jest nie tak z obwodem, urządzeniem albo samym doborem aparatu.
Na froncie większości modeli znajduje się przycisk testu. On nie służy do „sprawdzania na oko”, tylko do wywołania kontrolowanego upływu i potwierdzenia, że mechanizm zadziała. Ja zawsze traktuję ten przycisk poważnie, bo to najprostszy sposób, by wykryć urządzenie, które na tabliczce wygląda dobrze, ale w praktyce mogło się zaciąć albo zużyć.
Ta zasada wydaje się prosta, ale diabeł tkwi w szczegółach doboru. Właśnie tam najczęściej pojawiają się różnice między zwykłą instalacją a obwodami z elektroniką, pralką czy pompą ciepła.
Jak dobrać typ do mieszkania, pralni i nowoczesnych urządzeń
Tu najczęściej zaczynają się błędy. Sam napis na obudowie nie mówi jeszcze, czy zabezpieczenie będzie dobrze współpracować z konkretną pralką, suszarką bębnową albo ładowarką. Ja przy doborze patrzę przede wszystkim na to, jaki rodzaj prądu upływu może pojawić się w obwodzie i jakie urządzenie ma za nim pracować.
| Typ | Co wykrywa | Gdzie zwykle ma sens |
|---|---|---|
| AC | Sinusoidalny prąd upływu przemiennego | Starsze, proste obciążenia bez elektroniki |
| A | Prąd sinusoidalny i pulsujący prąd stały | Większość współczesnych obwodów domowych, AGD i elektroniki |
| F | Jak typ A, ale lepiej radzi sobie z mieszanymi przebiegami i zakłóceniami | Jednofazowe napędy, część pralek, pomp ciepła i urządzeń z falownikiem |
| B | Także gładki prąd stały | Falowniki, fotowoltaika, ładowarki samochodów elektrycznych, część napędów trójfazowych |
W domach i małych obiektach najbezpieczniejszym punktem wyjścia jest dla mnie typ A. Typ AC zostawiam tam, gdzie rzeczywiście pasuje do obciążenia i dokumentacji producenta, bo nie chcę opierać ochrony na urządzeniu, które działa poprawnie tylko w wąskim zakresie warunków. Przy nowoczesnym AGD, zwłaszcza tam, gdzie w grę wchodzą silniki z elektroniką, przemienniki częstotliwości albo rozbudowane układy sterowania, dobór robi się bardziej wymagający.
W pralni ma to szczególne znaczenie. Pralka, suszarka czy pompa ciepła nie są już „gołym silnikiem na kablu”, tylko urządzeniem z elektroniką, która potrafi generować nietypowe składowe prądu. Jeśli producent wskazuje typ F albo B, nie traktuję tego jako sugestii, tylko jako warunek bezpiecznej pracy. To samo dotyczy ładowarek, instalacji PV i większych napędów, gdzie typ A bywa niewystarczający.
Gdy typ jest źle dobrany, instalacja nie staje się od razu niebezpieczna, ale traci stabilność. Zabezpieczenie może wybijać bez wyraźnej przyczyny albo, odwrotnie, nie reagować tak, jak powinno. I właśnie dlatego dobór nie kończy się na samym oznaczeniu aparatu - liczy się też miejsce montażu i sposób podziału obwodów.
Gdzie montaż ma największy sens i jak dzielić obwody
Ja zwracam uwagę przede wszystkim na miejsca, w których wzrasta ryzyko kontaktu z wilgocią, metalową obudową albo większym obciążeniem. W praktyce to oznacza nie tylko łazienkę, ale też pralnię, kuchnię, garaż, piwnicę, ogród i wszystkie obwody zewnętrzne. Im trudniejsze warunki, tym bardziej sensowne staje się zabezpieczenie każdego obwodu osobno.
- Łazienka i pralnia - bo wilgoć i duża liczba urządzeń zwiększają ryzyko upływu.
- Gniazda zewnętrzne - bo deszcz, śnieg i uszkodzenia mechaniczne potrafią szybko ujawnić słaby punkt instalacji.
- Pralka, suszarka, zmywarka, bojler - bo awaria jednego urządzenia nie powinna wyłączać połowy domu.
- Garaż i warsztat - bo sprzęt przenośny częściej dostaje po kablu, a przewody są bardziej narażone na uszkodzenie.
- Obwody z elektroniką - bo małe upływy z kilku urządzeń potrafią się zsumować i powodować niepotrzebne wyzwolenia.
W większych instalacjach rozsądny jest układ kaskadowy: na wejściu aparat selektywny lub o większej czułości, a na końcach obwodów 30 mA. Dzięki temu drobny problem nie gasi wszystkiego naraz i łatwiej znaleźć źródło usterki. To szczególnie ważne wtedy, gdy w jednym miejscu pracuje kilka urządzeń, które mają własną elektronikę i własny, naturalny upływ prądu.
Jeśli miałbym wskazać jedną praktyczną zasadę, to byłaby taka: im bardziej krytyczne urządzenie, tym bardziej opłaca się oddzielny obwód i osobne zabezpieczenie. Taka organizacja nie tylko poprawia bezpieczeństwo, ale też oszczędza czas podczas awarii. A skoro już o awariach mowa, przechodzę do tematu, który w praktyce interesuje większość osób najbardziej: jak sprawdzić, czy urządzenie nadal działa poprawnie.
Jak testować urządzenie, żeby nie zawiodło w chwili awarii
Przycisk testu to nie ozdoba. Ja traktuję go jako podstawową czynność eksploatacyjną, bo dzięki niemu można szybko ocenić, czy mechanizm zadziałał. W normalnych warunkach test wykonuję co miesiąc, a w wilgotnych lub intensywnie eksploatowanych pomieszczeniach nie odkładam tego na później. W praktyce to kilka sekund, które potrafią oszczędzić naprawdę duży kłopot.
Jeśli po naciśnięciu testu urządzenie nie wyłącza zasilania, nie uznaję tego za drobiazg. To sygnał, że należy sprawdzić aparat i całą sekcję instalacji. Tak samo nie lekceważę sytuacji, w której po resecie wszystko działa tylko chwilę, a potem znowu wybija. To zwykle oznacza problem w obwodzie, a nie „zbyt czułe zabezpieczenie”.
Warto też pamiętać, że test z przycisku nie zastępuje przeglądu elektryka. On sprawdza głównie mechaniczne zadziałanie i podstawową reakcję, ale nie powie wszystkiego o stanie przewodów, połączeń i samych urządzeń. Dlatego ja łączę test użytkownika z okresową kontrolą instalacji, zwłaszcza gdy w domu pracują pralka, suszarka, bojler albo inne odbiorniki o większej mocy.
Regularny test ma jeszcze jedną zaletę: pozwala szybciej zauważyć, że zabezpieczenie zaczyna działać niestabilnie. A to prowadzi do ostatniej, bardzo praktycznej części - co właściwie oznacza, gdy różnicówka wybija częściej niż powinna.
Co sprawdzam, gdy wyłącznik wybija w pralni lub łazience
Częste wyzwalanie nie jest problemem samym w sobie. To raczej komunikat, że instalacja albo urządzenie mają coś do powiedzenia. Ja w pierwszej kolejności sprawdzam najbardziej prozaiczne rzeczy: zawilgocone gniazdo, uszkodzony przedłużacz, przewód z przetarciem, podłączoną niedawno pralkę albo suszarkę oraz to, czy obwody neutralne nie są połączone nie tak, jak trzeba.
- Uszkodzona grzałka w pralce, bojlerze lub zmywarce - bardzo częsta przyczyna upływu.
- Wilgoć w puszce lub gnieździe - szczególnie po remoncie, zalaniu albo w chłodnym pomieszczeniu.
- Sumowanie drobnych upływów z kilku urządzeń pod jednym zabezpieczeniem.
- Zły typ aparatu do współczesnych odbiorników z elektroniką.
- Uszkodzona izolacja przewodów albo źle wykonane połączenia w rozdzielnicy.
Najgorszy odruch, jaki widuję, to podmiana zabezpieczenia na „mniej czułe”, żeby przestało wybijać. To zwykle tylko maskuje objaw. Jeśli aparat wyzwala się bez wyraźnej przyczyny, trzeba znaleźć źródło problemu i usunąć je, zamiast obchodzić ochronę. W domu, a szczególnie przy urządzeniach związanych z wodą i higieną, taki skrót potrafi skończyć się dużo drożej niż jednorazowa wizyta elektryka.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby prosta: dobry dobór, sensowny podział obwodów i regularny test są ważniejsze niż sam napis na obudowie. To właśnie te trzy elementy decydują, czy wyłącznik różnicowoprądowy realnie chroni ludzi i sprzęt, czy tylko zajmuje miejsce w rozdzielnicy.
