Gniazdko w instalacji dwużyłowej - Jak podłączyć je bezpiecznie?

W starej instalacji dwużyłowej najważniejsze nie jest samo przykręcenie przewodów, tylko ocena, czy dany obwód w ogóle pozwala na bezpieczny montaż osprzętu. Przy gniazdku w pralni, kuchni albo przy pracej z metalową obudową różnica między zwykłym gniazdem, zerowaniem i prawdziwym przewodem ochronnym ma znaczenie praktyczne, a nie tylko techniczne. W tym tekście pokazuję, jak podejść do tematu rozsądnie: co oznacza brak uziemienia, kiedy da się pracować na istniejącej instalacji i gdzie lepiej zatrzymać się przed pierwszym ruchem śrubokrętem.

Co naprawdę oznacza brak uziemienia w gniazdku

W praktyce „brak uziemienia” oznacza zwykle jedno z dwóch: albo w puszce są tylko dwa przewody, albo instalacja jest stara i nie ma osobnego przewodu ochronnego PE. To ważne rozróżnienie, bo w starszych obwodach spotyka się jeszcze układ TN-C, w którym rolę ochronną i neutralną pełni wspólny przewód PEN. Wtedy bolec w gnieździe bywał łączony z przewodem roboczym, ale nie jest to to samo co współczesny, pełny przewód ochronny.

Ja patrzę na to tak: jeśli nie ma pewnego PE, to nie ma automatycznie „normalnego” uziemienia, nawet jeśli gniazdo ma metalowy styk ochronny. Sam osprzęt z bolcem nie poprawia bezpieczeństwa, jeśli nie ma do czego tego bolca podłączyć w sposób zgodny z układem instalacji. W starych mieszkaniach, zwłaszcza w budynkach sprzed 2003 roku, taka sytuacja nadal się zdarza i właśnie dlatego temat wraca przy remontach pralni, kuchni czy łazienki.

Warto też zapamiętać prostą zasadę: kolor izolacji nie wystarcza do identyfikacji przewodu w starej instalacji. W praktyce liczy się pomiar, ciągłość połączeń i rozpoznanie układu sieci, a nie samo to, co wygląda na niebieskie albo zielono-żółte. To dobre przejście do pytania, kiedy taki obwód w ogóle nadaje się do montażu gniazda z bolcem.

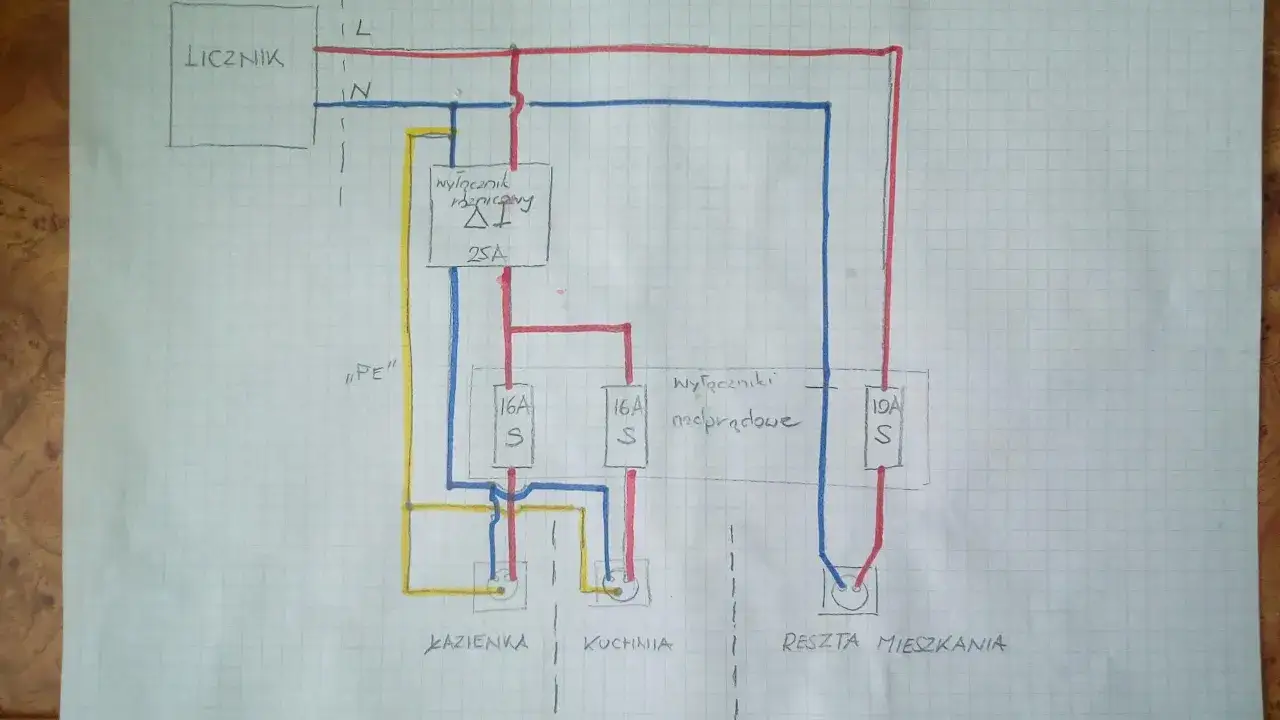

Kiedy można zamontować gniazdo z bolcem, a kiedy lepiej tego nie robić

Nie każdy obwód dwużyłowy jest taki sam. W jednym przypadku da się wykonać poprawne podłączenie w układzie TN-C, w innym jedyną rozsądną odpowiedzią jest modernizacja instalacji. Największy błąd, jaki widzę w takich sytuacjach, to traktowanie dwóch przewodów w puszce jak uniwersalnej zgody na dowolny mostek ochronny.

Sytuacja	Co ma sens	Ograniczenie
Stary obwód TN-C z pewnym, ciągłym PEN	Gniazdo z bolcem podłączone zgodnie z zasadami tego układu, po sprawdzeniu ciągłości	To nadal nie jest nowoczesny przewód PE, więc awaria PEN pozostaje realnym ryzykiem
Dwie żyły bez pewności, która pełni funkcję ochronną	Nie dorabiać ochrony „na oko”; rozważyć gniazdo bez styku ochronnego albo modernizację obwodu	Niepewny mostek może stworzyć tylko pozorne bezpieczeństwo
Pralka, suszarka, zmywarka lub inne urządzenie z metalową obudową	Nowy obwód z PE i wyłącznikiem różnicowoprądowym 30 mA	To zwykle najlepsze rozwiązanie, ale wymaga pracy elektryka i pomiarów

Jeśli mam podjąć decyzję szybko, wybieram prostą zasadę: gniazdo z bolcem tylko wtedy, gdy znam układ instalacji i wiem, że ochronę da się wykonać poprawnie. Jeśli nie mam tej pewności, nie traktuję tej puszki jak miejsca na eksperyment. W praktyce albo montuję osprzęt bez styku ochronnego dla urządzeń klasy II, albo odkładam temat do momentu przebudowy obwodu. Taki porządek myślenia prowadzi już bezpośrednio do samego montażu.

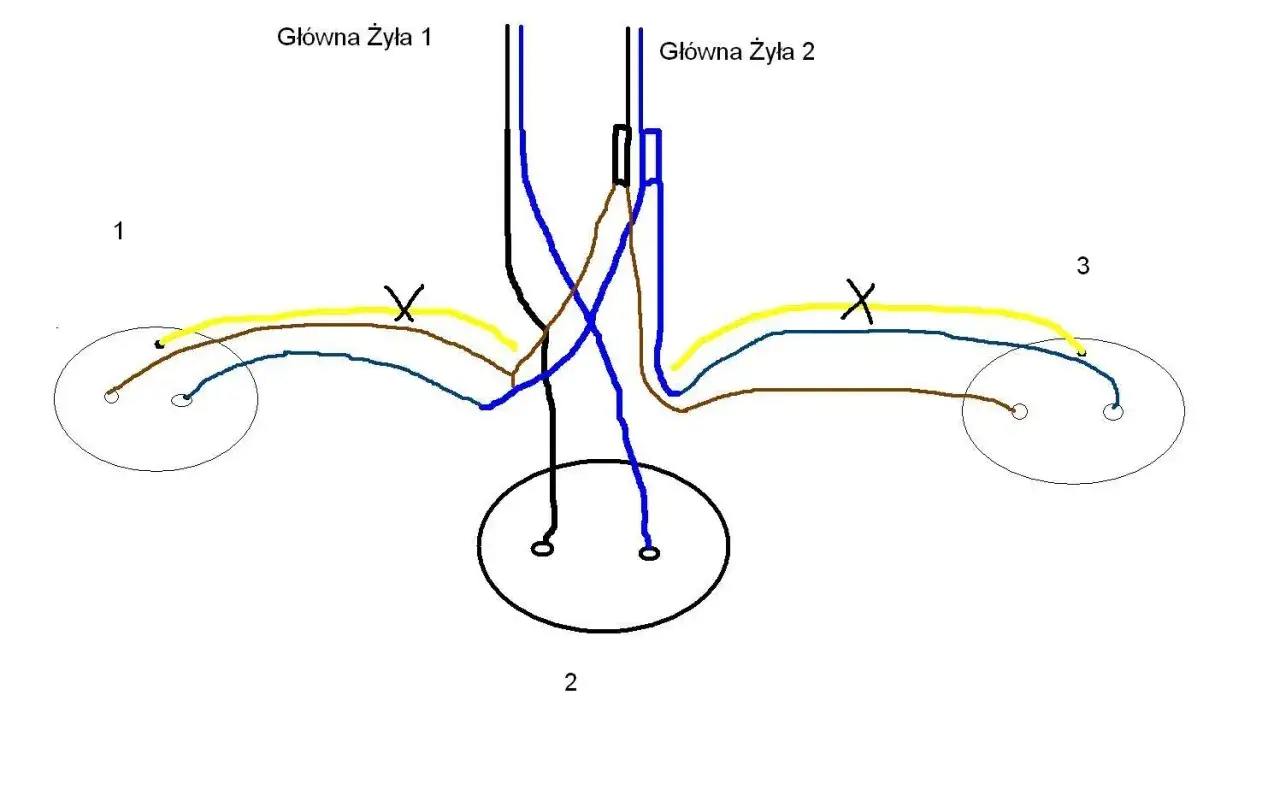

Jak bezpiecznie podejść do montażu w instalacji dwużyłowej

Przy takim zadaniu zaczynam od wyłączenia właściwego zabezpieczenia i sprawdzenia braku napięcia dwubiegunowym testerem. Nie ufam samemu wyłącznikowi w rozdzielnicy, bo w starej instalacji to za mało. Dopiero potem zdejmuję osprzęt i oceniam stan przewodów, zacisków oraz samej puszki.

1. Odłączam zasilanie właściwego obwodu i sprawdzam brak napięcia na wszystkich żyłach.
2. Otwieram puszkę i oceniam, czy przewody są miedziane, aluminiowe, kruche albo nadpalone.
3. Jeśli obwód jest rozpoznany jako TN-C, podłączam przewód roboczo-ochronny PEN zgodnie z konstrukcją osprzętu, a fazę do zacisku L.
4. Jeśli montuję gniazdo bez styku ochronnego, podłączam wyłącznie dwa tory robocze zgodnie z oznaczeniami osprzętu.
5. Nie zostawiam odsłoniętej miedzi, nie wciskam kilku żył pod jeden zacisk, jeśli producent tego nie przewidział, i dokręcam wszystko z wyczuciem.
6. Po złożeniu osprzętu planuję sprawdzenie ciągłości ochrony oraz skuteczności zabezpieczeń, najlepiej z udziałem elektryka z pomiarami.

Ważny szczegół: jeśli producent gniazda przewiduje mostek lub określony sposób prowadzenia przewodu ochronno-neutralnego, trzeba trzymać się właśnie tej konstrukcji, a nie improwizować. W starych puszkach zdarza się też zbyt krótki przewód, więc łatwo popełnić błąd polegający na szarpaniu żyły albo prowizorycznym przedłużaniu skrętką. Tego unikam, bo w instalacji stałej liczy się trwałe połączenie, a nie rozwiązanie „na chwilę”.

Jeżeli nie masz pewności, czy dany przewód jest naprawdę PEN, nie zaczynaj od podłączania, tylko od identyfikacji. To jest ten moment, w którym chwila ostrożności oszczędza później dużo większy problem.

Najczęstsze błędy, które pogarszają bezpieczeństwo

Przy takich przeróbkach najgroźniejsze są rozwiązania, które wyglądają schludnie, ale w awarii zachowują się fatalnie. Właśnie dlatego bardziej niż sam montaż liczy się unikanie kilku powtarzalnych błędów.

• Mostkowanie do przypadkowego N - jeśli przewód neutralny nie jest pewnym PEN albo instalacja jest już częściowo przerobiona, taki mostek daje fałszywe poczucie ochrony.
• Uziemianie do rur - to stara i zła praktyka; rury wodne, centralnego ogrzewania czy gazowe nie są zamiennikiem przewodu ochronnego.
• Luz na zaciskach - słabe dokręcenie powoduje grzanie się styków, nadpalenia i awarie, które długo pozostają niewidoczne z zewnątrz.
• Przewody zbyt mocno skrócone lub uszkodzone - wtedy osprzęt trzyma się „na styk”, a każde poruszenie gniazda pogarsza połączenie.
• Stary osprzęt z nadpalonymi zaciskami - wymiana samej ramki nic nie daje, jeśli rdzeń gniazda jest już osłabiony termicznie.
• Zakładanie RCD zamiast modernizacji - wyłącznik różnicowoprądowy jest ważny, ale nie naprawi źle zbudowanej instalacji dwużyłowej.

Najbardziej niebezpieczny jest dla mnie nie sam brak uziemienia, tylko pozornie poprawne rozwiązanie, które nie działa wtedy, gdy naprawdę powinno zadziałać. Z tego powodu przy starych przewodach nie szukam skrótów. Jeśli stan instalacji budzi wątpliwości, lepiej wymienić fragment obwodu niż utrwalać ryzykowny układ. To szczególnie ważne tam, gdzie pracuje pralka albo inne urządzenie z grzałką, bo tam awaria nie kończy się na wygodzie użytkowania.

Pralka i inne urządzenia, które nie lubią półśrodków

W pomieszczeniach gospodarczych i pralniach temat robi się bardziej konkretny, bo pod gniazdo trafiają zwykle urządzenia klasy I: pralka, suszarka bębnowa, zmywarka, bojler, czasem odkurzacz parowy albo cięższe narzędzie warsztatowe. W takich przypadkach gniazdo bez PE jest rozwiązaniem co najwyżej tymczasowym i nie daje mi komfortu, jeśli sprzęt ma metalową obudowę albo elementy grzejne.

Jeżeli gniazdo ma zasilać pralkę, ja patrzę na instalację jak na układ, który powinien być naprawdę odporny na błąd. W praktyce oznacza to osobny obwód, poprawny przewód ochronny i wyłącznik różnicowoprądowy 30 mA. W wilgotnym lub półwilgotnym pomieszczeniu ten standard ma znacznie większe znaczenie niż estetyka samego osprzętu.

Gdy modernizacja jest możliwa, zlecę elektrykowi trzy rzeczy: sprawdzenie ciągłości PE lub PEN, pomiar impedancji pętli zwarcia i test działania RCD. To nie są ozdobniki z instrukcji, tylko badania, które mówią, czy ochrona zadziała wtedy, kiedy urządzenie faktycznie ulegnie uszkodzeniu. Bez tego nawet ładnie zamontowane gniazdo może być tylko ładne.

Warto też pamiętać o praktyce codziennej: jeśli w takim obwodzie pojawia się grzanie gniazda, iskrzenie przy wkładaniu wtyczki, zapach przypalenia albo luźne wchodzenie wtyczki, nie używam tego punktu dalej. To już sygnał, że problem nie dotyczy samego osprzętu, tylko całego połączenia.

Najrozsądniejsza decyzja przy starej instalacji dwużyłowej

Jeśli mam zamknąć temat jednym wnioskiem, to brzmi on tak: w starej instalacji dwużyłowej da się czasem zamontować gniazdo, ale nie zawsze da się je bezpiecznie „unowocześnić” samym mostkiem. Przy pewnym układzie TN-C i po pomiarach można wykonać poprawne podłączenie w istniejącym systemie, lecz w sytuacji niejasnej albo przy urządzeniach takich jak pralka sensowniejsza jest przebudowa obwodu.

Ja traktuję to jako dobry moment na decyzję strategiczną, a nie kosmetykę. Jeśli instalacja ma zasilać sprzęt związany z higieną domu, praniem i codziennym obciążeniem, warto zrobić to porządnie raz, zamiast wracać do tematu po pierwszej awarii. Gniazdo ma działać spokojnie przez lata, a nie tylko wyglądać na poprawnie podłączone.

Najlepsza praktyka jest więc prosta: najpierw rozpoznanie układu i pomiar, potem dobór osprzętu, a dopiero na końcu montaż. Dzięki temu temat przestaje być zgadywanką, a staje się zwykłą, bezpieczną modernizacją instalacji.
