Samo podłączenie różnicówki jednofazowej bez uziemienia bywa wykonalne, ale nie wolno mylić go z pełną ochroną przeciwporażeniową. W praktyce wszystko zależy od tego, czy masz stary układ dwużyłowy, przewód PEN, czy faktycznie tylko brak przewodu PE przy odbiorniku. Poniżej rozkładam ten temat na części pierwsze: co RCD naprawdę robi, kiedy ma sens i jakie błędy najczęściej psują bezpieczeństwo całej instalacji.
Najważniejsze fakty, zanim cokolwiek podłączysz
- RCD reaguje na różnicę prądów w przewodzie fazowym i neutralnym, a nie na sam „bolec” uziemiający.
- Brak PE nie oznacza automatycznie, że różnicówka jest bezużyteczna, ale oznacza wyraźnie mniejszy poziom ochrony.
- W układzie TN-C nie montuje się RCD na przewodzie PEN po stronie odbiorczej.
- Do pralek, zmywarek i innych urządzeń z elektroniką zwykle lepszy jest typ A niż AC.
- Najważniejsza poprawka w starej instalacji to rozdział PEN, osobny PE i dopiero potem dobór RCD.
Co naprawdę oznacza brak uziemienia w jednofazowej instalacji
W tym temacie najłatwiej o pomyłkę słowną. „Brak uziemienia” w praktyce bywa używany zamiennie z brakiem przewodu ochronnego PE, ale to nie zawsze to samo. W starych mieszkaniach spotyka się układ dwużyłowy, w którym do gniazda dochodzą tylko L i N, a w części instalacji funkcję ochronno-neutralną pełni przewód PEN. To właśnie od tego zależy, czy mówimy o instalacji do lekkiej modernizacji, czy o układzie, który trzeba przebudować.
- PE to osobny przewód ochronny, który ma odprowadzać prąd uszkodzeniowy i stabilizować potencjał metalowych obudów.
- PEN łączy funkcję ochronną i neutralną, więc wymaga innego traktowania niż osobny PE.
- Uziemienie to połączenie z ziemią przez odpowiedni układ, a nie sama obecność bolca w gniazdku.
Ja zawsze zaczynam właśnie od tego rozróżnienia, bo od niego zależy reszta decyzji: czy różnicówka ma być tylko dodatkową warstwą ochrony, czy ma działać w układzie, który trzeba najpierw uporządkować. To prowadzi prosto do pytania, czy sam wyłącznik różnicowoprądowy w ogóle „widzi” zagrożenie bez PE.
Czy różnicówka zadziała bez przewodu ochronnego
Tak, ale tylko w określonym sensie. Wyłącznik różnicowoprądowy nie bada uziemienia jako takiego. On porównuje prąd wypływający przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli część prądu „ucieknie” inną drogą, aparat wyłącza obwód. Dlatego sam RCD może zadziałać nawet wtedy, gdy w gnieździe nie ma PE, ale to nie oznacza, że instalacja staje się bezpieczna w pełnym znaczeniu.
| Sytuacja | Co robi RCD | Wniosek praktyczny |
|---|---|---|
| Prąd upływa do ziemi przez człowieka, wilgoć albo element metalowy | Wykrywa różnicę prądów i zwykle odłącza zasilanie | To scenariusz, w którym różnicówka pomaga najbardziej |
| Obudowa urządzenia ma uszkodzoną izolację, ale nie ma drogi upływu do ziemi | Może nie zadziałać od razu | Brak PE oznacza, że obudowa nie jest chroniona tak, jak powinna |
| Dotknięcie fazy i neutralnego jednocześnie | Zwykle nie widzi różnicy, więc może nie wyłączyć obwodu | RCD nie jest zabezpieczeniem „na każdy błąd” |
To właśnie dlatego nie lubię uproszczenia, że „różnicówka załatwia temat”. Ona ogranicza ryzyko, ale nie zastępuje przewodu ochronnego, połączeń wyrównawczych ani poprawnie wykonanego układu zasilania. W przypadku pralki, bojlera czy innego urządzenia z metalową obudową to rozróżnienie ma bardzo duże znaczenie. Następny krok to sam sposób wpięcia aparatu do obwodu.

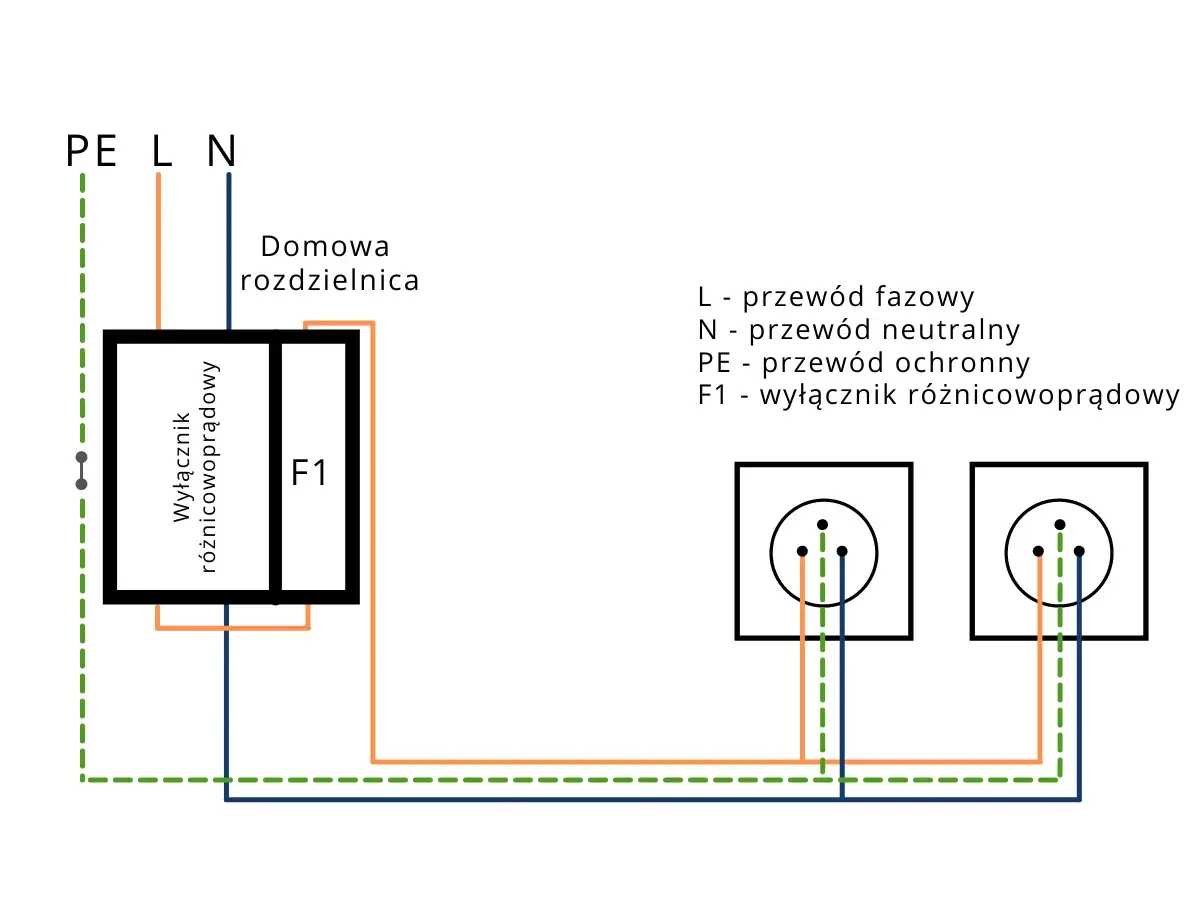

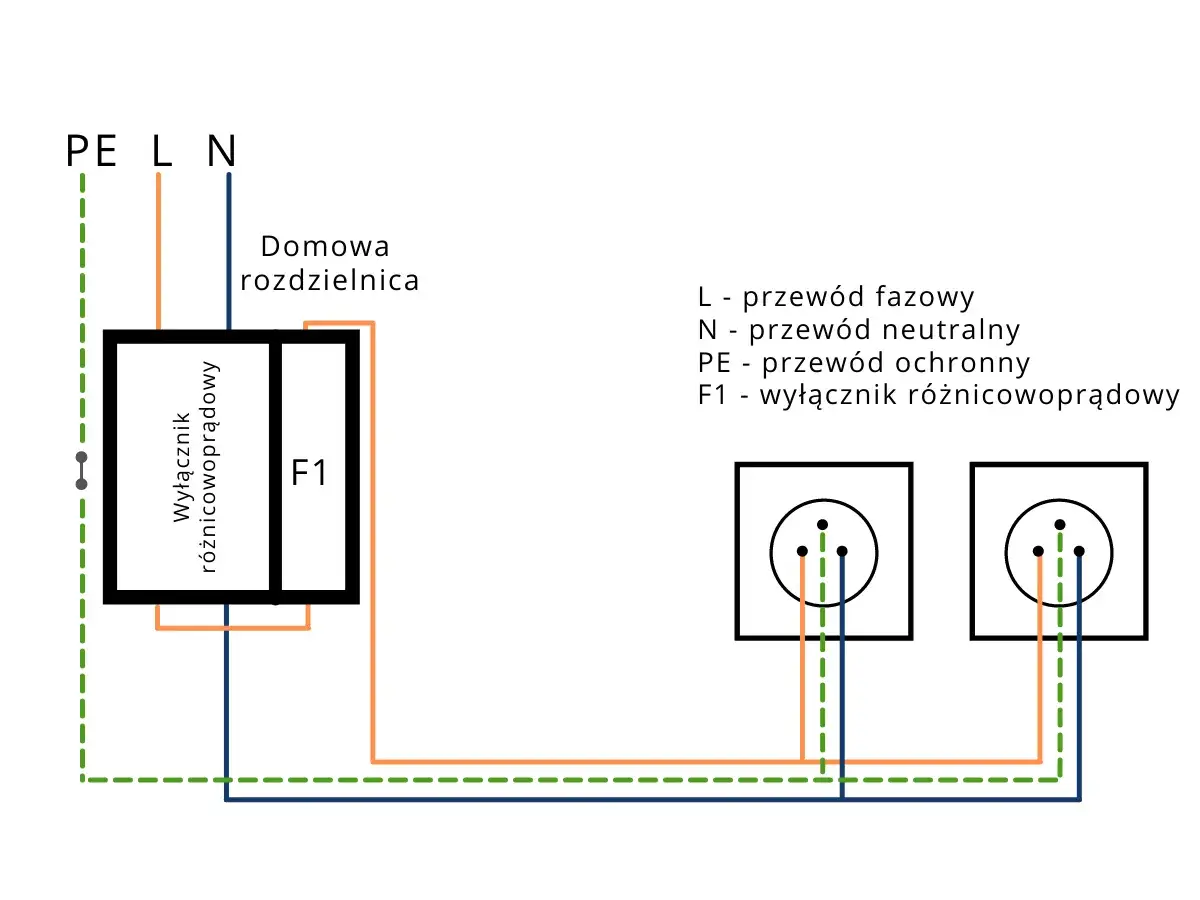

Jak wygląda poprawne podłączenie w obwodzie jednofazowym
W obwodzie jednofazowym przez wyłącznik różnicowoprądowy prowadzi się wszystkie przewody czynne danego obwodu, czyli fazę i neutralny. Przewód ochronny, jeśli istnieje, biegnie osobno na listwę PE i nie przechodzi przez tor pomiarowy RCD. To ważne, bo aparat ma porównywać tylko to, co „wchodzi” i „wraca” z obwodu roboczego, a nie mieszać w tym ochrony obudowy.
Jeżeli instalacja pracuje w układzie TN-C-S, rozdział PEN na PE i N wykonuje się przed różnicówką. Za wyłącznikiem nie wolno już łączyć neutralnego z ochronnym, bo taki mostek fałszuje pomiar i potrafi rozbroić całą ochronę. W praktyce oznacza to, że sama różnicówka nie jest „łatką” na starą instalację, tylko elementem większego układu.
- Do obwodu jednofazowego stosuje się zwykle aparat 2-polowy.
- Prąd różnicowy 30 mA jest standardem dla dodatkowej ochrony przeciwporażeniowej w domu.
- Do pralek, zmywarek i innych urządzeń z elektroniką najczęściej wybieram typ A, a nie AC.
- Ochronę przed przeciążeniem i zwarciem nadal zapewnia wyłącznik nadprądowy lub RCBO.
Jeśli ktoś próbuje skrócić ten układ do zasady „dwie żyły do różnicówki i gotowe”, zwykle kończy się to pozornym bezpieczeństwem. To prowadzi do pytania ważniejszego niż sam schemat: kiedy takie rozwiązanie ma jeszcze sens, a kiedy trzeba po prostu zrobić modernizację.
Kiedy takie rozwiązanie ma sens, a kiedy trzeba modernizacji
Nie każda stara instalacja wymaga od razu pełnej wymiany, ale nie każda nadaje się też do „dołożenia” różnicówki bez zmian. Ja patrzę na to bardzo pragmatycznie: jeśli obwód zasila lekkie odbiorniki klasy II, a instalacja jest sprawdzona pomiarami, RCD może być sensownym dodatkiem. Jeśli jednak chodzi o pralkę, urządzenie w łazience albo obwód z metalową obudową i brakiem PE, priorytetem staje się modernizacja, a nie kosmetyka.
| Scenariusz | Ocena | Co zrobiłbym w praktyce |
|---|---|---|
| Stary obwód dwużyłowy do drobnego sprzętu klasy II | Możliwy montaż RCD jako ochrony dodatkowej | Sprawdziłbym stan przewodów i test działania, ale nie traktowałbym tego jako docelowego rozwiązania |
| Pralka lub zmywarka podłączona do gniazda bez PE | Słabe rozwiązanie | Najpierw zrobiłbym osobny obwód z PE i dopiero wtedy dobrał RCD typu A 30 mA |
| Układ TN-C bez rozdziału PEN | Nieprawidłowy punkt startowy | Rozdział PEN musi być wykonany przed RCD, a po stronie odbiorczej nie wolno używać PEN |
| Instalacja w łazience lub pralni, gdzie wilgoć jest codziennością | Wysokie ryzyko | Postawiłbym na modernizację, połączenia wyrównawcze i osobny PE zamiast półśrodka |
Warto też pamiętać o rodzaju odbiornika. Pralka nie jest już prostym silnikiem z dawnych lat, tylko urządzeniem z elektroniką, filtrami i często elementami sterowania, które potrafią generować prądy upływowe inne niż czysta sinusoida. Dlatego dobór aparatu ma znaczenie większe, niż się wydaje na pierwszy rzut oka. Z tego wynikają też najczęstsze błędy montażowe.
Najczęstsze błędy, które psują działanie ochrony
W tym obszarze widzę zwykle te same pomyłki. Nie są spektakularne, ale potrafią sprawić, że instalacja wygląda poprawnie, a w praktyce nie chroni tak, jak powinna.
- Łączenie przewodu N z PE za wyłącznikiem różnicowoprądowym.
- Wpięcie tylko części obwodu przez RCD, a pozostawienie reszty „na skróty”.
- Montaż różnicówki na przewodzie PEN bez wcześniejszego rozdziału.
- Dobór typu AC do pralek, zmywarek i urządzeń z elektroniką, gdzie bezpieczniejszy bywa typ A.
- Traktowanie RCD jako zamiennika przewodu ochronnego, a nie jako ochrony uzupełniającej.
- Brak testu przyciskiem „T”, mimo że aparat ma go właśnie po to, by wykryć niesprawność mechanizmu.
Jeśli różnicówka wybija zaraz po włączeniu pralki, nie zakładaj od razu, że „jest za czuła”. Często problemem jest sam odbiornik, wilgoć, upływność filtra albo błędny układ przewodów. Z kolei brak reakcji na test to sygnał dużo poważniejszy niż chwilowa niedogodność. To prowadzi do ostatniego, najbardziej praktycznego kroku: co sprawdzić po montażu.
Najrozsądniejsza kolejność działań przy pralce i łazience
Jeżeli celem jest bezpieczne zasilenie pralki, suszarki albo innego urządzenia w wilgotnym miejscu, ja układałbym działania w takiej kolejności: najpierw ocena stanu instalacji, potem wydzielenie osobnego obwodu z PE, następnie dobór RCD i dopiero na końcu testy oraz pomiary. W 2026 roku to nadal najlepsza odpowiedź na problem starej instalacji, bo nie próbuje się maskować braków technicznych samym aparatem w rozdzielnicy.
Po montażu powinny się zgadzać trzy rzeczy: ciągłość przewodu ochronnego, poprawny dobór zabezpieczenia nadprądowego i prawidłowy czas zadziałania RCD. W praktyce elektryk sprawdza też impedancję pętli zwarcia i stan izolacji przewodów, zwłaszcza jeśli obwód zasila pralkę, bojler lub gniazdo w łazience. Dodatkowo test przyciskiem „T” warto wykonywać co miesiąc, bo to najprostszy sposób, by nie zaufać ślepo samemu urządzeniu.
Jeśli z tego tekstu masz zapamiętać tylko jedną rzecz, niech będzie ona prosta: różnicówka pomaga, ale nie naprawia złej instalacji. Gdy brakuje PE, a obwód zasila urządzenie z metalową obudową, rozsądniej jest najpierw poprawić układ przewodów, a dopiero potem myśleć o dodatkowej ochronie.
