Montowanie żyrandola przy trzech przewodach z sufitu sprowadza się głównie do jednego: trzeba poprawnie rozpoznać, który przewód jest fazą, który neutralnym, a który ochronnym. W praktyce liczy się też klasa samej oprawy, rodzaj włącznika i to, czy instalacja nie jest starsza albo przerabiana. Poniżej pokazuję, jak podejść do tego spokojnie, bez zgadywania i bez ryzykownych skrótów.
Najważniejsze zasady, zanim zaczniesz pracę przy suficie
- L łączysz z fazą, N z neutralnym, a PE z przewodem ochronnym.
- Kolory przewodów pomagają, ale nie są wystarczające, jeśli instalacja jest stara lub była przerabiana.
- Przed montażem wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia testerem lub miernikiem.
- Jeśli oprawa jest klasy II, przewodu ochronnego nie podłącza się do lampy, tylko zabezpiecza osobno w złączce.
- Gdy lampa ma dwa obwody świetlne, a z sufitu wychodzi tylko jeden przewód fazowy, wszystkie źródła będą świecić razem.
- W razie nadpalonych przewodów, braku oznaczeń albo wątpliwości co do układu przewodów lepiej przerwać pracę i wezwać elektryka.
Jak odczytać trzy przewody wychodzące z sufitu
W nowej instalacji trzy żyły przy punkcie świetlnym najczęściej oznaczają układ L, N i PE. To najwygodniejszy wariant, bo montaż lampy jest wtedy prosty: przewód fazowy idzie do fazy, neutralny do neutralnego, a ochronny do zacisku ochronnego oprawy. Ja przy takich pracach zawsze zaczynam od sprawdzenia oznaczeń, a nie od koloru samej izolacji.
| Przewód | Typowy kolor | Rola | Co zrobić przy montażu |
|---|---|---|---|
| PE | Żółto-zielony | Przewód ochronny | Podłącz do zacisku ochronnego, jeśli oprawa go wymaga. |
| N | Niebieski | Neutralny | Połącz z przewodem neutralnym lampy. |
| L | Brązowy, czarny lub szary | Fazowy | Połącz z przewodem fazowym lampy. |
Jeżeli kolory się nie zgadzają albo instalacja jest stara, nie zakładam niczego na pamięć. W mieszkaniach z instalacją sprzed lat bywało różnie, a sam wygląd przewodu nie zawsze mówi prawdę o jego funkcji. Gdy nie mam pewności, traktuję to jako sygnał, że warto zatrzymać się przed montażem, a nie po nim. Dzięki temu łatwiej przejść do bezpiecznego przygotowania całej pracy.
Jak przygotować montaż, żeby nie robić go na wyczucie
Ja przy takim zadaniu nie zaczynam od lampy, tylko od rozdzielnicy i narzędzi. Najpierw wyłączam odpowiedni obwód, potem sprawdzam brak napięcia i dopiero później zdejmuję osłony oraz rozpinam stare połączenia. Sam wyłącznik ścienny nie daje mi wystarczającej pewności, bo ktoś mógł wcześniej poprowadzić obwód inaczej niż wynika to z opisu w domu.
- wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy,
- sprawdź brak napięcia miernikiem lub wskaźnikiem dwubiegunowym,
- przygotuj drabinę, wkrętak, ściągacz izolacji i złączki,
- miej pod ręką złączki sprężynowe lub kostkę instalacyjną,
- zabezpiecz miejsce pracy, żeby przewody nie wisiały luźno i nie były naciągnięte.
Do prostych połączeń wolę złączki sprężynowe niż skręcanie żył i zawijanie ich taśmą. To drobiazg, ale w praktyce daje lepszy styk i porządniejszy montaż. Jeśli wszystko jest już przygotowane, samo podłączenie przebiega szybko i bez nerwowego poprawiania po zamknięciu rozety.

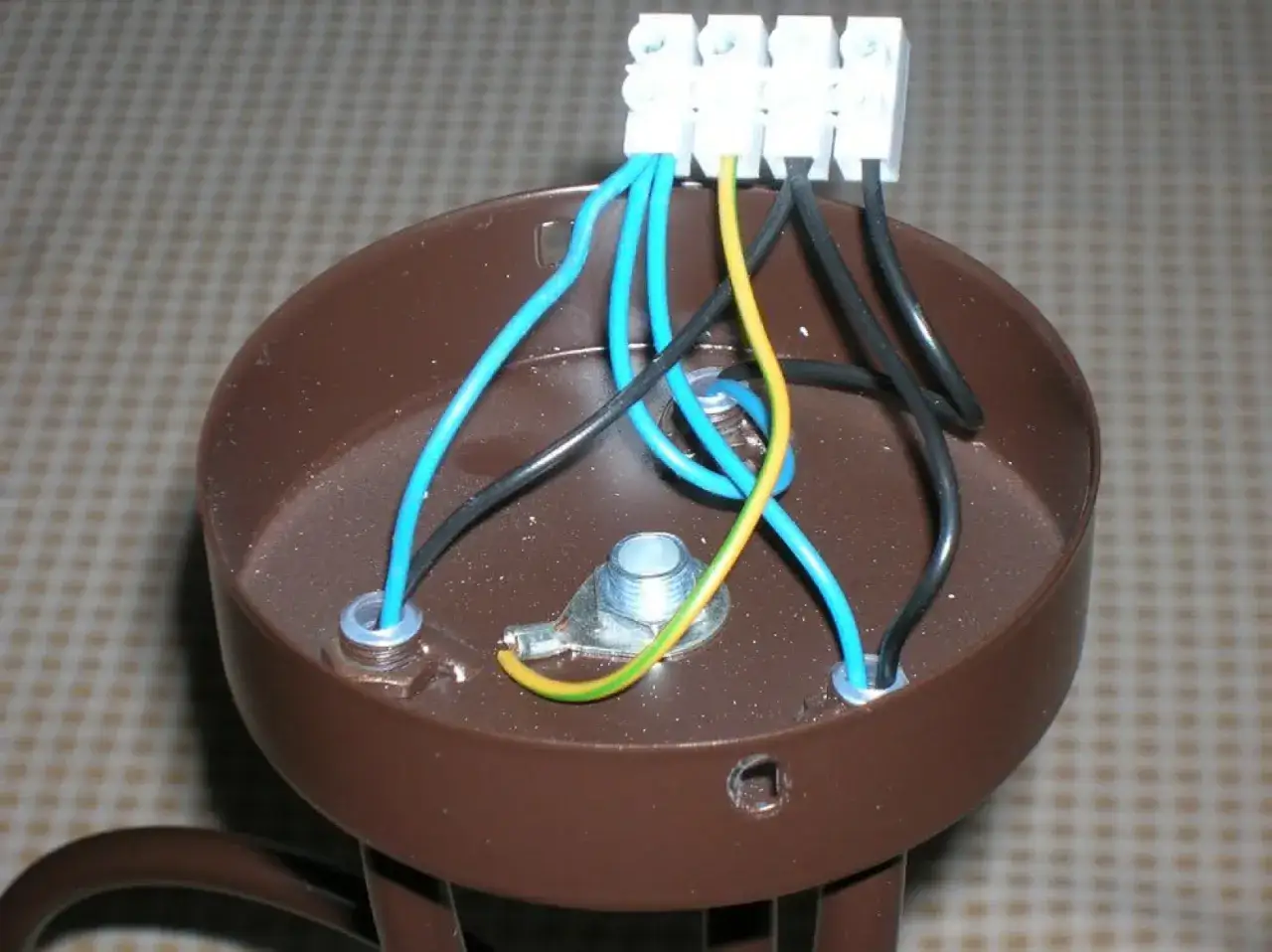

Jak podłączyć żyrandol krok po kroku
Przy standardowym układzie z trzema przewodami montaż wygląda dość przewidywalnie. Najważniejsze jest trzymanie się oznaczeń oprawy i nie mieszanie przewodu ochronnego z neutralnym. Jeśli lampa ma metalową obudowę, przewód PE traktuję jako obowiązkowy element bezpieczeństwa, a nie jako opcjonalny dodatek.
- Odkręcam osłonę lampy albo rozetę i sprawdzam, czy na zaciskach są oznaczenia L, N i PE.
- Łączę przewód fazowy z sufitu z zaciskiem L w lampie.
- Łączę przewód neutralny z sufitu z zaciskiem N.
- Przewód ochronny podpinam do zacisku PE lub do śruby uziemiającej obudowę, jeśli oprawa jest do tego przystosowana.
- Jeżeli w lampie zostaje niewykorzystany przewód, umieszczam go w osobnej złączce, bez gołej miedzi na wierzchu.
- Układam przewody tak, żeby nie były zgniecione przez rozetę ani napięte po zawieszeniu lampy.
- Przykręcam uchwyt i dopiero na końcu włączam zasilanie, żeby wykonać próbę działania.
W instrukcjach producentów opraw ten porządek zwykle wygląda podobnie, bo bezpieczeństwo zaczyna się od właściwego odłączenia i oznaczenia przewodów. Najwięcej problemów pojawia się wtedy, gdy ktoś przeskakuje ten etap i próbuje dopasować wszystko „na oko”. Następna rzecz, która często myli, to różne wersje samej lampy i to właśnie warto uporządkować osobno.
Co zrobić, gdy lampa ma inny układ przewodów niż instalacja
Tu pojawia się najwięcej nieporozumień, bo liczba przewodów w lampie nie zawsze pasuje do liczby przewodów w suficie. Sama obecność trzech żył przy suficie nie oznacza jeszcze, że każda oprawa będzie się zachowywała tak samo. Kluczowe jest to, czy lampa ma klasę I, klasę II, czy osobno dzielone obwody świetlne.
| Sytuacja | Co to zwykle oznacza | Jak postąpić |
|---|---|---|
| Lampa ma 2 przewody, a z sufitu wychodzą 3 | Oprawa najczęściej jest klasy II albo nie wykorzystuje przewodu ochronnego | Podłącz L i N, a PE zostaw w osobnej, dobrze zaizolowanej złączce. |
| Lampa ma 3 przewody, a z sufitu wychodzą 3 | To zwykle układ klasy I z przewodem ochronnym | Połącz L, N i PE zgodnie z oznaczeniami na oprawie. |
| Lampa ma kilka sekcji świetlnych i chcesz sterować nimi osobno | Potrzebny jest odpowiedni układ zasilania, zwykle więcej niż jeden przewód fazowy | Jeśli w suficie jest tylko jeden przewód fazowy, sekcje będą świecić razem. |
| W suficie nie ma niebieskiego albo żółto-zielonego przewodu | Możliwa stara instalacja albo przeróbka | Nie zakładaj funkcji przewodów na podstawie koloru. Najpierw potwierdź ich rolę pomiarem. |
Jeżeli ktoś planuje podwójne sterowanie żyrandolem z włącznika świecznikowego, samo trzyżyłowe wyjście z sufitu może nie wystarczyć. W takim układzie potrzeba odpowiedniego prowadzenia obwodów już na etapie instalacji, a nie dopiero przy samym montażu lampy. To właśnie ten moment odróżnia prostą podmianę oprawy od realnej przeróbki instalacji.
Najczęstsze błędy, które kończą się wybiciem zabezpieczenia albo luźną lampą
W praktyce widzę kilka pomyłek, które powtarzają się zaskakująco często. Część z nich daje od razu objawy po włączeniu, a część wychodzi dopiero po kilku dniach, gdy żyrandol zaczyna się grzać, bujać albo przerywać. Tego da się uniknąć, jeśli od początku montaż jest spokojny i uporządkowany.
- Mylenie przewodu ochronnego z neutralnym.
- Łączenie przewodów tylko na podstawie koloru izolacji, bez sprawdzenia ich funkcji.
- Skręcanie żył „na szybko” zamiast użycia złączki.
- Zostawienie zbyt dużego odcinka odsłoniętej miedzi.
- Przygniecenie przewodu przez rozetę lub uchwyt montażowy.
- Wieszanie ciężkiej oprawy wyłącznie na przewodach zamiast na mocnym uchwycie.
- Brak izolacji dla niewykorzystanego przewodu ochronnego w lampie klasy II.
Jeśli po włączeniu światła wybija zabezpieczenie, najczęściej oznacza to zwarcie, pomylone połączenie albo uszkodzony przewód. Migotanie, żarzenie po wyłączeniu czy delikatne „kopanie” metalowej obudowy to z kolei sygnały, których nie ignoruję. Po takim sygnale łatwo przejść do kolejnego kroku i ocenić, kiedy domowy montaż przestaje mieć sens.
Kiedy lepiej odpuścić i wezwać elektryka
Nie każdą lampę warto montować samodzielnie. Ja odpuszczam od razu, gdy przewody są nadpalone, kruche, mocno utlenione albo w ogóle nie wiadomo, który z nich pełni jaką funkcję. To samo dotyczy sytuacji, w której instalacja jest stara, a metalowa oprawa wymaga przewodu ochronnego, którego w suficie po prostu nie ma.
- W suficie widać stare, nieopisane przewody bez czytelnych kolorów.
- Oprawa jest metalowa i wymaga uziemienia, a instalacja nie daje pewności, że PE jest sprawny.
- W lampie są dwa obwody świetlne, a nie masz pewności, jak je poprawnie rozdzielić.
- Przewody są uszkodzone mechanicznie, nadtopione albo łamliwe.
- Punkt świetlny znajduje się w miejscu narażonym na wilgoć i nie wiesz, czy oprawa ma właściwe parametry.
W takich sytuacjach nie upieram się przy samodzielnym montażu, bo drobna oszczędność czasu bywa pozorna. Lepiej raz sprawdzić instalację porządnie niż poprawiać później przepalone złącze, uszkodzoną rozetę albo źle podłączony przewód ochronny. Gdy wszystko jest już poprawnie zrobione, zostaje jeszcze kilka prostych testów, które domykają całą pracę.
Co sprawdzić po zamknięciu rozety, żeby nie wracać do poprawki
Po podłączeniu nie kończę pracy w momencie, gdy żyrandol się zapali. Zostawiam sobie kilka minut na spokojny test, bo to właśnie wtedy wychodzą luźne styki, źle schowane przewody albo błędy w mocowaniu. Ten etap jest krótki, ale bardzo praktyczny.
- Sprawdzam, czy światło zapala się od razu i nie migocze.
- Testuję wyłącznik kilka razy, żeby upewnić się, że odcina zasilanie prawidłowo.
- Dotykam rozety po kilkunastu minutach pracy, żeby sprawdzić, czy nic nie nagrzewa się nienaturalnie.
- Patrzę, czy oprawa nie buja się przy lekkim poruszeniu.
- Kontroluję, czy pod osłoną nie widać gołej miedzi ani naprężonych przewodów.
- Robię zdjęcie połączeń przed całkowitym zamknięciem osłony, żeby przy następnej wymianie nie zgadywać układu przewodów.
Takie kilka minut kontroli daje mi najwięcej spokoju. Jeśli po montażu wszystko działa równo, nic się nie grzeje i przewody są schowane w porządny sposób, to znaczy, że instalacja jest zrobiona tak, jak powinna być: bez pośpiechu, bez chaosu i bez niepotrzebnych poprawek później.
