Poprawne podłączenie różnicówki decyduje o tym, czy instalacja zadziała wtedy, gdy naprawdę będzie potrzebna. Najważniejsze jest tu rozróżnienie przewodów roboczych od ochronnych, wybór właściwego typu aparatu oraz zachowanie osobnego toru neutralnego dla każdego obwodu. Poniżej pokazuję to tak, jak tłumaczyłbym to komuś, kto chce bezpiecznie uporządkować rozdzielnicę w domu, pralni albo małym warsztacie.
Najpierw sprawdź typ aparatu, a dopiero potem prowadzenie przewodów
- Przez różnicówkę prowadzi się przewody robocze obwodu, czyli zwykle fazę i neutralny, a przewód PE omija aparat.
- W obwodzie jednofazowym najczęściej stosuje się aparat 2-polowy, a w trójfazowym 4-polowy.
- Neutralne przewody z różnych różnicówek nie mogą się mieszać, bo urządzenie zacznie wyzwalać bez wyraźnej przyczyny.
- Do większości domowych obwodów, zwłaszcza z elektroniką i pralką, rozsądny wybór to typ A i czułość 30 mA.
- Różnicówka nie zastępuje zabezpieczenia nadprądowego, więc często lepszy jest RCBO albo zestaw RCD + MCB.
- Po montażu trzeba sprawdzić działanie przyciskiem TEST i wracać do tego regularnie, najlepiej co 3 miesiące.

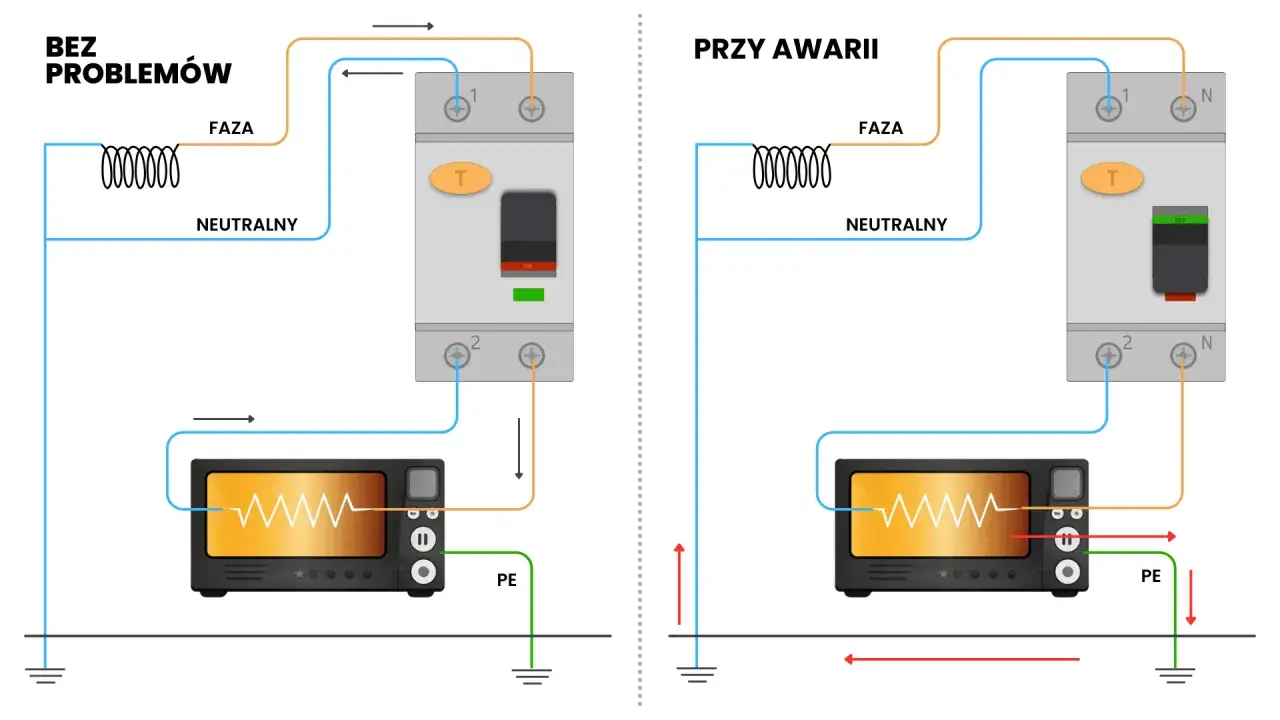

Co tak naprawdę robi różnicówka
Różnicówka, czyli wyłącznik różnicowoprądowy, porównuje prąd wpływający i wypływający z obwodu. Jeśli część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację albo człowieka dotykającego elementu pod napięciem, aparat odłącza zasilanie. W praktyce jest to ochrona dodatkowa, a nie zamiennik dla bezpiecznika czy wyłącznika nadprądowego.
Ja zawsze zaczynam od tej jednej zasady: różnicówka pilnuje upływu prądu, ale nie chroni przed przeciążeniem ani zwarciem. Dlatego w instalacji domowej nie wystarcza sam aparat różnicowoprądowy. Obok niego musi pracować albo osobny nadprądowy, albo urządzenie łączące obie funkcje. To właśnie ta różnica najczęściej umyka osobom, które patrzą tylko na schemat połączeń.
W domach i mieszkaniach najczęściej spotkasz czułość 30 mA, bo to poziom stosowany do ochrony osób. Wyższe wartości, takie jak 300 mA, częściej pojawiają się jako ochrona przeciwpożarowa albo aparat nadrzędny w kaskadzie. Z tego powodu nie warto wybierać różnicówki „byle była” - musi pasować do roli, jaką ma pełnić w całej rozdzielnicy.
Skoro wiemy już, po co ten aparat w ogóle istnieje, przejdźmy do samego układu przewodów, bo właśnie tam najczęściej pojawia się błąd.

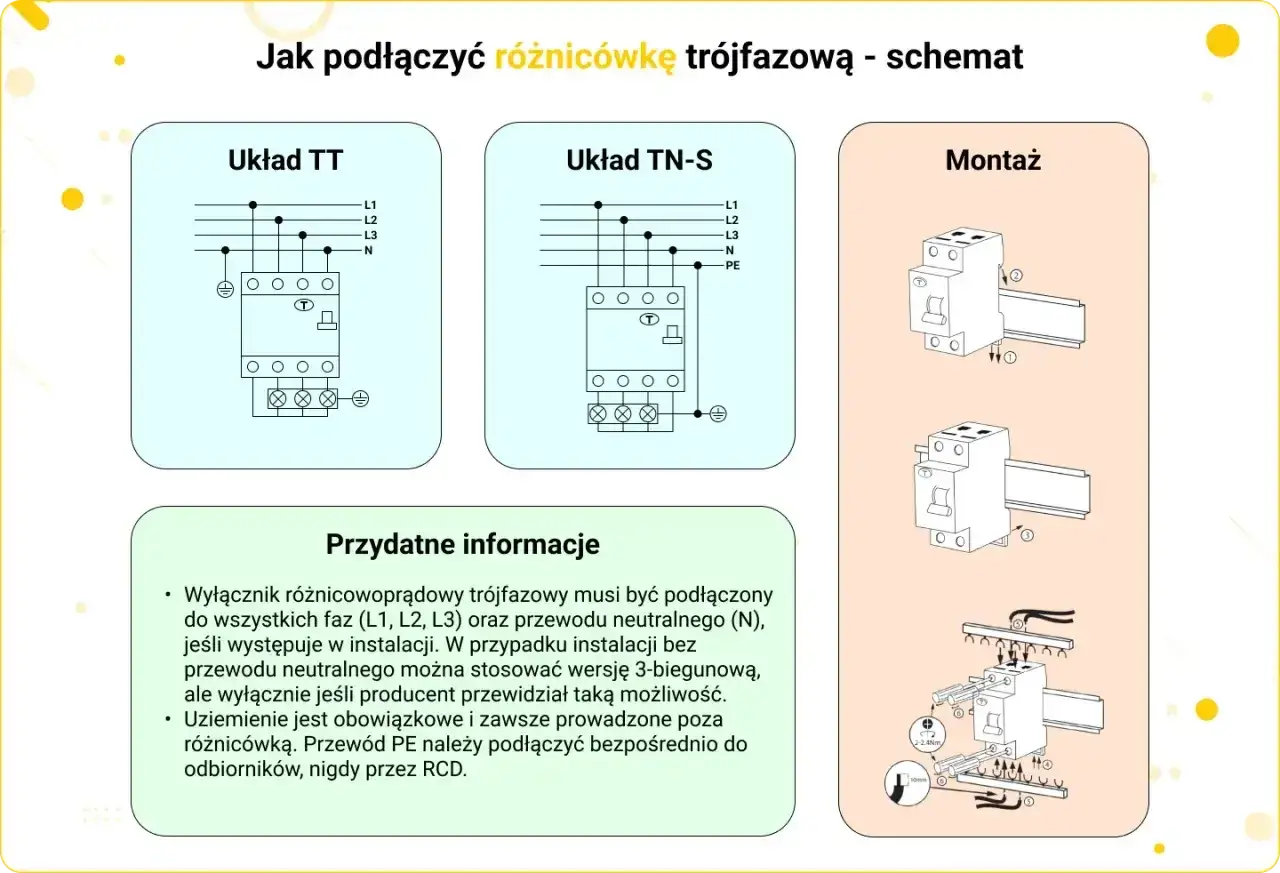

Jak wygląda poprawny schemat podłączenia
Najprostszy schemat podłączenia różnicówki sprowadza się do jednej rzeczy: wszystkie przewody robocze chronionego obwodu muszą przejść przez aparat, a przewód ochronny PE ma go ominąć. W jednofazie są to zwykle L i N, w układzie trójfazowym L1, L2, L3 oraz N. Jeśli choć jeden przewód zostanie poprowadzony inaczej niż reszta, bilans prądów się rozjedzie i aparat będzie wyzwalał.
| Element | Obwód jednofazowy 230 V | Obwód trójfazowy 400 V |
|---|---|---|
| Zasilanie | Faza L i neutralny N na wejście RCD | L1, L2, L3 i N na wejście RCD |
| Wyjście | L i N do chronionego obwodu | L1, L2, L3 i N do chronionego obwodu |
| PE | Omija aparat i trafia na szynę PE | Omija aparat i trafia na szynę PE |
| Neutralny za urządzeniem | Tylko do szyny N przypisanej do tej różnicówki | Tylko do szyny N przypisanej do tej różnicówki |
Najważniejsza praktyczna reguła: jedna różnicówka, jedna własna szyna neutralna. Jeśli neutralne z dwóch różnych obwodów się połączą, różnicówka zacznie reagować na prądy, które nie powinny jej interesować. To klasyczny błąd w rozdzielnicach, bo z zewnątrz wszystko wygląda poprawnie, a problem ujawnia się dopiero po włączeniu urządzeń.
Nie zakładam też z góry, że zasilanie musi iść od góry. W wielu modelach producent dopuszcza podanie zasilania zarówno z góry, jak i z dołu, ale w praktyce zawsze wygrywa oznaczenie na obudowie i instrukcja konkretnego aparatu. Ja traktuję to bardzo literalnie: najpierw czytam schemat nadrukowany na urządzeniu, dopiero potem prowadzę przewody.
Gdy ktoś pyta mnie o układ dla pralni, od razu myślę o obwodzie jednofazowym z dużą ilością elektroniki. To prowadzi do kolejnej decyzji, czyli wyboru odpowiedniego typu różnicówki.
Który typ wybrać do domu, pralni i warsztatu
Nie każda różnicówka reaguje na ten sam kształt prądu upływu. W domu najczęściej wystarcza typ A, bo dobrze współpracuje z obwodami zawierającymi elektronikę, które dziś są praktycznie wszędzie: w pralce, zmywarce, płycie grzewczej, zasilaczach LED czy sterownikach pomp. Typ AC, choć nadal spotykany, jest coraz mniej uniwersalny i ja traktuję go raczej jako rozwiązanie dla prostszych, starszych układów.
| Typ | Na co reaguje | Gdzie ma sens | Mój praktyczny komentarz |
|---|---|---|---|
| AC | Tylko sinusoidalny prąd przemienny | Proste, stare obwody bez elektroniki | Coraz rzadziej wybieram go do nowych instalacji. |
| A | Sinusoidalny AC i pulsujący składowy DC | Dom, mieszkanie, pralnia, kuchnia, łazienka | To najbezpieczniejszy kompromis dla większości obwodów użytkowych. |
| B | Także gładki prąd stały | Falowniki, UPS, część instalacji przemysłowych | Potrzebny tam, gdzie wymaga tego urządzenie lub projekt instalacji. |
W praktyce do obwodu pralki czy suszarki najczęściej wybieram typ A, bo elektronika tych urządzeń potrafi zmieniać charakter prądu upływu. To samo dotyczy wielu innych sprzętów domowych z prostownikami i układami sterowania. Warto pamiętać, że pralka, kuchnia z elektroniką czy część urządzeń grzewczych nie są już „czysto rezystancyjne”, więc typ AC bywa po prostu zbyt prosty.
Jeśli obwód zasila mocniejsze urządzenie z przemiennikiem częstotliwości, zasilacz awaryjny albo inny układ generujący składową gładką DC, trzeba iść wyżej i dobrać typ B. Tego nie zgaduje się na oko. Tu albo wynika to z dokumentacji urządzenia, albo powinien to potwierdzić projektant lub elektryk. I właśnie dlatego nie lubię porad typu „weź najtańszą różnicówkę, będzie dobrze”. Zwykle nie będzie.
Sam dobór typu to połowa sukcesu. Druga połowa to unikanie błędów montażowych, które potrafią zrujnować nawet dobry schemat.
Najczęstsze błędy, które robią z poprawnego schematu problem
Najczęstszy błąd, jaki widzę, to mieszanie neutralnych przewodów między różnicówkami. Jeżeli obwód A i obwód B korzystają z jednego wspólnego N za aparatem, wyzwalanie jest tylko kwestią czasu. Drugi klasyk to prowadzenie przewodu ochronnego PE przez różnicówkę. PE ma iść na szynę ochronną, nie przez aparat pomiarowy.
- Łączenie neutralnego N z różnych obwodów pod jedną szyną po stronie wyjściowej kilku RCD.
- Prowadzenie przewodu PE przez różnicówkę zamiast bezpośrednio na szynę PE.
- Zakładanie, że każdy model ma identyczny układ zacisków i ten sam kierunek zasilania.
- Stosowanie samej różnicówki bez zabezpieczenia nadprądowego dla chronionego obwodu.
- Wybór typu AC do obwodów z elektroniką, silnikami i zasilaczami impulsowymi.
- Brak opisów obwodów w rozdzielnicy, przez co później trudno znaleźć źródło zadziałania.
Ja najbardziej nie lubię błędu z neutralnym, bo jest niewidoczny na pierwszy rzut oka. Instalacja wygląda wtedy „czysto”, ale po włączeniu pralki, bojlera albo kilku zasilaczy LED aparat potrafi wyłączyć obwód bez logicznego powodu. W praktyce winna nie jest różnicówka, tylko sposób, w jaki połączono przewody za nią.
Warto też pamiętać, że sama różnicówka nie rozwiązuje problemu przeciążenia. Jeśli obwód ma zasilać kilka gniazd, pralkę albo grzałkę, bez nadprądowego zabezpieczenia nadal pozostaje luka. I to prowadzi wprost do pytania, czy lepszy będzie klasyczny zestaw, czy urządzenie łączone w jednym module.
Jak sprawdzić montaż po zamknięciu rozdzielnicy
Po zakończeniu prac nie wystarczy zamknąć obudowy i uznać, że temat jest zrobiony. Ja zawsze zakładam dwa poziomy kontroli: pierwszy to szybki test działania, drugi to spokojna weryfikacja, czy obwody nie reagują fałszywie po uruchomieniu odbiorników. W praktyce najważniejszy jest przycisk TEST, bo pozwala sprawdzić sam mechanizm wyzwalania.
- Włącz aparat i naciśnij przycisk TEST.
- Sprawdź, czy różnicówka odcina zasilanie zgodnie z oczekiwaniem.
- Przywróć zasilanie i obserwuj, czy obwód pracuje stabilnie po uruchomieniu urządzeń.
- Jeśli aparat wyzwala tylko przy konkretnym odbiorniku, traktuj to jako sygnał do diagnostyki tego obwodu.
- Powtarzaj test okresowo, najlepiej co 3 miesiące, a nie tylko po montażu.
Przycisk TEST nie jest dodatkiem dekoracyjnym. Tworzy warunki do zadziałania urządzenia i pozwala sprawdzić, czy mechanizm nie zaciął się po montażu albo po dłuższym czasie pracy. Jeśli test nie powoduje wyłączenia, nie traktuję tego jako drobnej niedogodności, tylko jako realny problem bezpieczeństwa.
Jeśli po uruchomieniu pralki, suszarki albo innego sprzętu aparat wybija, nie szukałbym „obejścia”. Najpierw sprawdza się upływy, połączenia neutralne i stan konkretnego odbiornika. Bypass różnicówki to zawsze zły pomysł, bo usuwa zabezpieczenie, zamiast usunąć przyczynę.
Gdy chcesz ograniczyć liczbę takich sytuacji, czasem rozsądniejszy od samej różnicówki jest RCBO, czyli aparat łączący ochronę różnicowoprądową i nadprądową.
Kiedy lepszy będzie RCBO niż sama różnicówka
RCBO łączy w jednym module funkcję różnicówki i wyłącznika nadprądowego. To wygodne rozwiązanie tam, gdzie chcesz, żeby jeden obwód działał niezależnie od reszty rozdzielnicy. W domu szczególnie dobrze sprawdza się to przy pralce, łazience, zewnętrznym gnieździe albo w obwodzie garażu, bo awaria jednego odbiornika nie wycina wtedy kilku innych grup naraz.
| Rozwiązanie | Zalety | Wady | Kiedy wybrać |
|---|---|---|---|
| RCD + MCB | Tańsze przy większej liczbie obwodów, łatwe do rozbudowy | Więcej przewodów neutralnych i większa szansa na błąd przy łączeniu | Gdy masz większą rozdzielnicę i chcesz grupować kilka obwodów pod jednym RCD |
| RCBO | Jeden aparat na jeden obwód, łatwiejsza diagnostyka, mniejsze ryzyko mieszania N | Zwykle droższe w przeliczeniu na pojedynczy obwód | Przy pralce, łazience, kuchni, ogrodzie, garażu i wszędzie tam, gdzie liczy się selektywność |
Ja bardzo lubię RCBO w miejscach, gdzie pracują urządzenia o zmiennej charakterystyce poboru, na przykład pralka z grzałką, pompa, mały hydrofor albo elektronika sterująca oświetleniem. Z punktu widzenia użytkownika oznacza to mniej nerwów przy szukaniu przyczyny awarii. Z punktu widzenia serwisu jest po prostu czytelniej.
Jeśli jednak rozdzielnica jest już ciasna albo instalacja ma służyć kilku obwodom naraz, klasyczny układ RCD + MCB nadal ma sens. Warunek jest jeden: neutralne muszą być opisane i trzymane osobno. Bez tego nawet najlepszy aparat nie pomoże.
Na koniec zostaje praktyka, czyli to, co robię przy obwodzie pralki i łazienki, kiedy chcę mieć spokój na dłużej.
Co zrobić, żeby instalacja przy pralni była naprawdę bezpieczna
Przy obwodzie pralki zaczynam od prostego założenia: typ A, 30 mA, osobny obwód i czytelne opisy. To zestaw, który dobrze sprawdza się w domowej pralni, łazience albo pomieszczeniu gospodarczym, gdzie pracuje sprzęt z elektroniką i grzałką. Jeśli dodatkowo obok działa suszarka, zmiękczacz wody czy pompa, porządek w rozdzielnicy staje się ważniejszy niż oszczędność jednego modułu.
- Opisz każdy obwód tak, żeby dało się go znaleźć bez zgadywania.
- Trzymaj osobne szyny neutralne dla każdej różnicówki.
- Nie łącz przewodu PE z N po stronie obwodu chronionego.
- Po montażu sprawdź TEST i wracaj do niego cyklicznie.
- Jeśli urządzenie wybija tylko pod obciążeniem, szukaj usterki w sprzęcie lub okablowaniu, nie w samej różnicówce.
Jeżeli instalacja ma być naprawdę pewna, trzymam się jednej reguły: prowadzę dokładnie te przewody, które przewiduje schemat producenta, a przy pierwszych objawach problemu diagnozuję przyczynę, nie omijam zabezpieczenia. W obwodach pralni i łazienki taka dyscyplina robi większą różnicę niż najładniejsza rozdzielnica.
