Sprawdzenie kondensatora nie sprowadza się do jednego prostego odczytu, bo w grę wchodzą pojemność, ESR, upływność i zachowanie elementu pod obciążeniem. W praktyce najczęściej chodzi o to, jak sprawdzić kondensator bez rozbierania całego układu i bez ryzyka, że błędna diagnoza skończy się niepotrzebną wymianą części. Poniżej pokazuję podejście, które stosuję najpierw w instalacji elektrycznej, a potem także w sprzęcie AGD, na przykład w pralce czy suszarce.
Najpierw bezpieczeństwo, potem pojemność, a dopiero na końcu wnioski z objawów.
- Odłącz zasilanie i rozładuj element przez rezystor, nie przez zwarcie końcówek.
- Najpewniejszy domowy test to pomiar pojemności poza układem.
- Tryb ciągłości i omomierz dają tylko szybki obraz, nie pełną diagnozę.
- Przy kondensatorach elektrolitycznych ważne są też puchnięcie, wyciek i ESR.
- Małe odchyłki od nadruku bywają normalne, ale duży spadek pojemności zwykle oznacza problem.
Po czym poznać, że kondensator wymaga sprawdzenia
Zanim sięgam po miernik, patrzę na objawy. W domowej instalacji i w urządzeniach takich jak pralka, wentylator czy zasilacz, uszkodzony kondensator potrafi dawać bardzo różne sygnały: silnik buczy, ale nie rusza, elektronika resetuje się pod obciążeniem albo zabezpieczenie zadziała bez widocznego powodu. W starszych pralkach objawem bywa także trudny start bębna, praca przerywana albo wyraźny spadek mocy napędu, choć nie każdy model ma osobny kondensator rozruchowy.
- Wybrzuszona obudowa - to jeden z najsilniejszych sygnałów, że element nadaje się do wymiany.
- Wyciek elektrolitu - jeśli widać brunatny nalot albo tłustą smugę, nie traktuję kondensatora jak sprawnego.
- Buczenie i brak rozruchu - częste w układach silnikowych i pomocniczych.
- Losowe restarty elektroniki - zwykle wskazują na problem z filtracją lub zasilaniem.
- Przegrzewanie się elementu - oznacza, że kondensator pracuje poza swoim zakresem albo ma podwyższone ESR.
Jeżeli objawów jest kilka naraz, nie zaczynam od zgadywania. Najpierw przygotowuję bezpieczne warunki i dopiero wtedy wykonuję pomiar. To oszczędza czas i zmniejsza ryzyko błędnej diagnozy.
Zanim podłączysz miernik, przygotuj bezpieczne warunki
Najważniejsza zasada jest prosta: kondensator trzeba najpierw odłączyć od zasilania i rozładować. Nawet po wyjęciu wtyczki z gniazdka element może trzymać niebezpieczny ładunek, zwłaszcza jeśli pracował w układzie z wyższym napięciem. Nie robię zwarcia śrubokrętem, bo to rozwiązanie szybkie tylko pozornie - jest głośne, męczy końcówki i bywa zwyczajnie niebezpieczne.

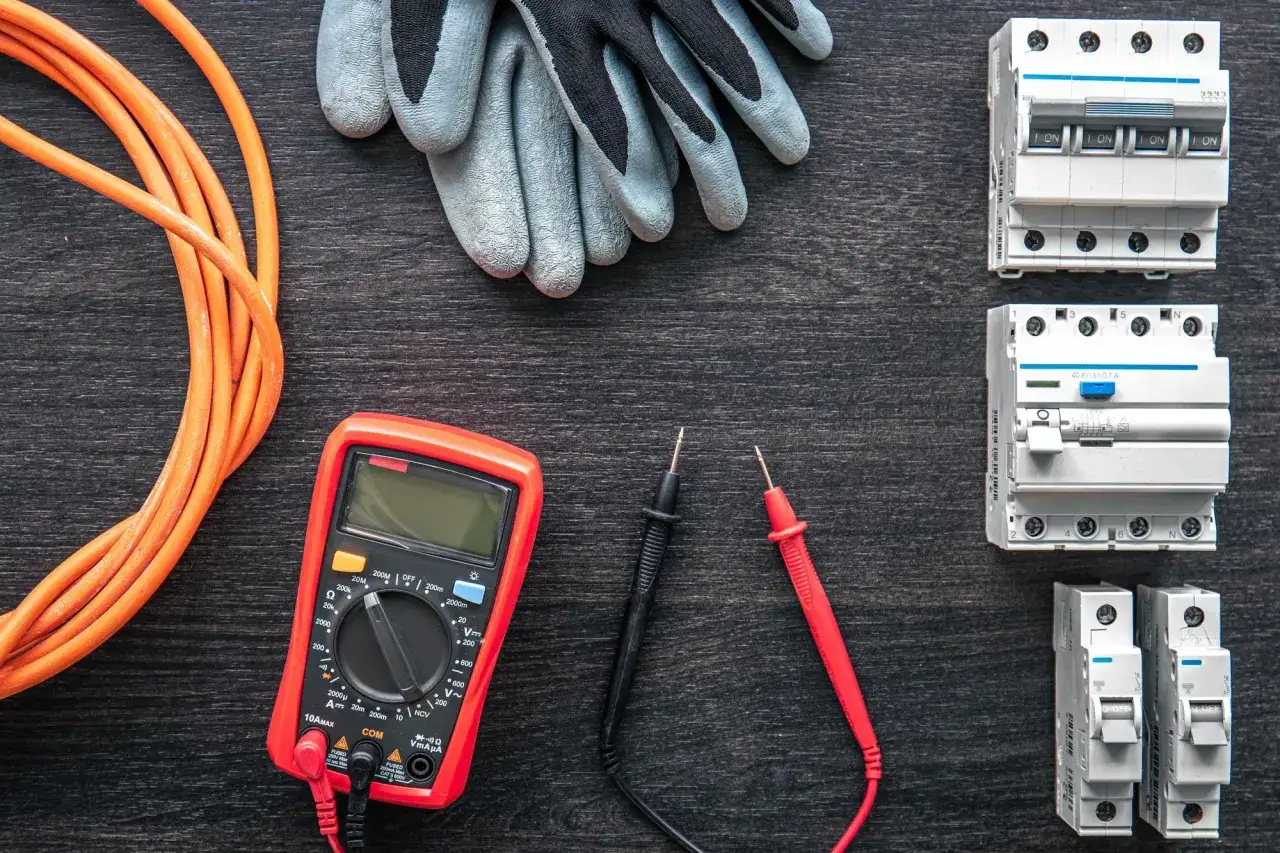

| Narzędzie | Po co je mam | Na co zwracam uwagę |
|---|---|---|
| Multimetr z pomiarem pojemności | Do sprawdzenia, czy kondensator trzyma zbliżoną wartość do nominalnej | Zakres pomiaru musi obejmować badany element |
| Rezystor rozładowczy | Do bezpiecznego rozładowania energii z kondensatora | Najczęściej używam wartości z zakresu 1-10 kΩ, dobranej do sytuacji |
| Izolowane przewody lub sondy | Do ograniczenia ryzyka przypadkowego dotknięcia | Uszkodzone końcówki od razu dyskwalifikują pomiar |
| Tester napięcia lub multimetr | Do potwierdzenia, że układ nie jest pod napięciem | Nie ufam samemu wyłącznikowi - sprawdzam brak napięcia |
Jeżeli to kondensator elektrolityczny, pilnuję też biegunowości. Przy ponownym montażu pomyłka w polaryzacji może uszkodzić element bardzo szybko. Kiedy stanowisko jest przygotowane, mogę przejść do właściwego pomiaru.

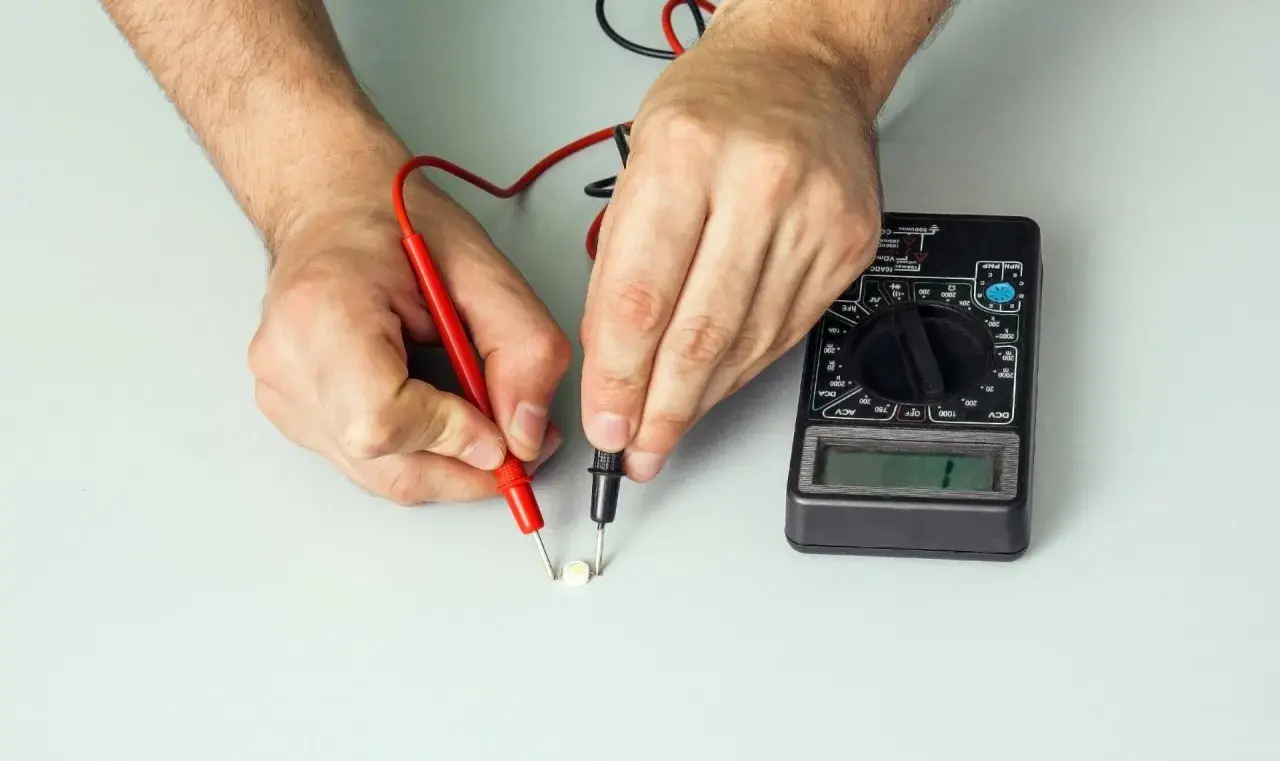

Pomiar multimetrem krok po kroku
To najpraktyczniejsza metoda w domu i w serwisie, o ile miernik ma funkcję pomiaru pojemności. W wielu przypadkach właśnie ona daje odpowiedź, czy kondensator nadal pracuje w granicach tolerancji, czy już wyraźnie zszedł z parametrów.
Ustaw właściwy tryb
Wybieram tryb pomiaru pojemności, zwykle oznaczony symbolem kondensatora. Jeśli miernik ma kilka zakresów, ustawiam ten, który obejmuje nominalną wartość elementu. Przy kondensatorze 100 µF nie zaczynam od najniższego zakresu, tylko od takiego, który nie zmusi urządzenia do błądzenia po granicy pomiaru. Po podłączeniu sond czekam kilka sekund, aż wskazanie się ustabilizuje.
Odłącz element od układu
Jeżeli kondensator zostaje w obwodzie, wynik potrafi być przekłamany przez inne elementy połączone równolegle lub przez drogę prądu przez sterownik. Dlatego do rzetelnego testu najlepiej wylutować element albo przynajmniej odłączyć jedną z jego końcówek. W praktyce to właśnie ten krok najczęściej przesądza o jakości wyniku.
Przeczytaj również: Jak wybielić jeansy wybielaczem bez ryzyka uszkodzenia materiału
Porównaj wynik z nadrukiem
Na obudowie zwykle znajduje się wartość nominalna, na przykład 100 µF, oraz tolerancja, na przykład ±10% albo ±20%. Jeśli multimetr pokazuje 97 µF przy kondensatorze 100 µF z tolerancją ±10%, wynik nadal wygląda dobrze. Jeśli jednak zamiast 100 µF widzę 62 µF, nie szukam już wymówek - taki spadek zwykle oznacza zużycie albo uszkodzenie.
W praktyce patrzę nie tylko na samą liczbę, ale też na stabilność odczytu. Skaczący wynik, który nie chce się uspokoić, bywa sygnałem problemu z dielektrykiem lub z wewnętrznymi połączeniami elementu. Gdy multimetr nie ma tej funkcji, nie kończy to diagnostyki, tylko zmienia metodę.
Co zrobić, gdy multimetr nie mierzy pojemności
Brak funkcji pomiaru pojemności nie zamyka tematu, ale wtedy wynik jest bardziej orientacyjny niż laboratoryjny. Ja traktuję to jako szybki screening, a nie ostateczny werdykt.
| Metoda | Co wykrywa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Omomierz lub test ciągłości | Zwarcie, całkowite przerwanie, zachowanie przy ładowaniu | Gdy chcę szybko odsiać ewidentnie uszkodzony element | Nie pokazuje rzeczywistej pojemności |
| ESR meter | Podwyższoną rezystancję szeregową | Przy kondensatorach w zasilaczach i elektronice pracującej pod obciążeniem | Wymaga interpretacji i porównania z typowymi wartościami |
| LCR meter | Pojemność, indukcyjność i rezystancję strat | Gdy chcę najbardziej wiarygodnego pomiaru | Sprzęt jest droższy i rzadziej spotykany w domu |
| Oględziny wizualne | Puchnięcie, wyciek, przypalenie, pęknięcie | Jako pierwszy etap diagnostyki | Nie wykrywa wszystkich awarii |
Przy zwykłym omomierzu kondensator zdrowy często zachowuje się tak, że opór przez chwilę jest niski, a potem rośnie. Na analogowym mierniku wskazówka potrafi na moment wychylić się i wrócić. Jeśli opór zostaje prawie zerowy, podejrzewam zwarcie. Jeśli od pierwszej chwili jest nieskończony i nic się nie zmienia, możliwe jest przerwanie wewnątrz elementu albo po prostu zbyt mała pojemność, żeby miernik zareagował wyraźnie.
W zasilaczach impulsowych i układach elektronicznych ważny jest też ESR, czyli równoważna rezystancja szeregowa. To wewnętrzny opór kondensatora, który może być wysoki mimo poprawnej pojemności. I właśnie dlatego sam pomiar µF nie zawsze wystarcza.
Jak interpretuję wynik, żeby nie pomylić awarii z tolerancją
Wynik odczytu ma sens tylko wtedy, gdy porównuję go z opisem na obudowie i z warunkami pracy elementu. Kondensator 100 µF z tolerancją ±20% może jeszcze być poprawny przy wyniku 86 µF, ale ten sam odczyt w innym układzie, gdzie potrzebna jest wysoka stabilność, już zaczyna mnie niepokoić. Z kolei w prostych zastosowaniach samo odchylenie o kilka procent nie musi oznaczać usterki.
- Mała różnica - zwykle mieści się w tolerancji albo w naturalnym zużyciu.
- Duży spadek pojemności - najczęściej oznacza degradację i wpływa na pracę urządzenia.
- Wysokie ESR - często daje objawy mimo pozornie dobrej pojemności.
- Pomiar w układzie - bywa zaniżony albo zawyżony przez inne elementy obwodu.
- Wynik niestabilny - sugeruje problem z kondensatorem albo z metodą pomiarową.
Ja zawsze biorę pod uwagę temperaturę pracy i rodzaj aplikacji. Kondensator w prostym obwodzie może jeszcze „jakoś działać”, ale w zasilaniu silnika, pompie albo elektronice sterującej już powodować błędy. To właśnie dlatego sam numer na mierniku nie zamyka tematu, tylko trzeba go zestawić z objawami.
Najczęstsze błędy przy sprawdzaniu kondensatora
Większość nietrafionych diagnoz wynika nie z samego kondensatora, tylko z pośpiechu albo z użycia złej metody. To są błędy, które widzę najczęściej i które łatwo wyeliminować.
- Pomiar bez rozładowania - grozi porażeniem i potrafi uszkodzić multimetr.
- Wierzenie w wynik z układu - inne elementy obwodu mogą fałszować odczyt.
- Używanie tylko testu ciągłości - to za mało, żeby ocenić kondensator dokładnie.
- Ignorowanie polaryzacji - przy elektrolitach to proszenie się o kłopoty.
- Porównywanie z błędnym zakresem - liczba musi odnosić się do konkretnej tolerancji i temperatury pracy.
- Wymiana „na wszelki wypadek” - czasem problem leży w połączeniach, przekaźniku, silniku albo zasilaniu.
Jeśli mam choć cień wątpliwości, robię drugi pomiar inną metodą. To proste, ale bardzo skuteczne. Zwłaszcza w AGD taka weryfikacja pozwala oddzielić usterkę elementu od objawu, który wygląda podobnie, a ma zupełnie inną przyczynę.
Kiedy wymienić kondensator bez dalszych testów
Są sytuacje, w których nie ma sensu przeciągać diagnostyki. Jeśli obudowa jest wybrzuszona, pojawił się wyciek, element się grzeje albo pomiar wyraźnie odbiega od nominalnej wartości, zwykle szybciej i taniej jest go wymienić. W prostych naprawach taki kondensator kosztuje zazwyczaj od kilku do kilkudziesięciu złotych, więc nie zawsze opłaca się walczyć o sztukę.
W starszych pralkach, pompach, wentylatorach i prostych zasilaczach kieruję się zasadą praktyczną: jeśli element ma uszkodzenie wizualne albo jednocześnie kilka nieprawidłowych objawów, wymiana jest rozsądniejsza niż dalsze sprawdzanie. Jeśli natomiast kondensator wygląda dobrze, ale urządzenie dalej pracuje niestabilnie, wtedy wracam do pomiaru ESR, połączeń i innych elementów toru zasilania. Najlepszy wynik daje połączenie oględzin, pomiaru i zdrowego rozsądku.
W praktyce właśnie tak działam najczęściej: najpierw bezpieczeństwo, potem pomiar pojemności, później ocena ESR i dopiero na końcu decyzja o wymianie. Dzięki temu diagnoza jest szybsza, a naprawa bardziej pewna niż przy samym zgadywaniu.
