Przy wtyczkach pięciobolcowych najwięcej problemów nie robi samo przykręcenie żył, tylko rozpoznanie, czy dany odbiornik potrzebuje przewodu neutralnego. W praktyce odpowiedź na pytanie, jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej, zależy od układu 3P+E albo 3P+N+E, a pomyłka na tym etapie kończy się zwykle wybitym zabezpieczeniem albo przegrzewaniem styków. Poniżej pokazuję prosty sposób sprawdzenia zgodności, bezpieczny montaż i test, który wykonuję przed oddaniem takiego połączenia do pracy.
Najpierw sprawdź układ, potem dopiero zaciski
- Czterożyłowy przewód pasuje tylko wtedy, gdy urządzenie nie potrzebuje neutralnego N.
- W pięciobolcowej wtyczce IEC 60309 najczęściej spotyka się układ 3P+N+PE.
- W popularnych wtyczkach 16 A i 32 A producenci podają zwykle przewody elastyczne oraz moment dokręcenia 0,7-1 Nm.
- Żółto-zielony przewód zawsze trafia na PE, a niebieski jest zarezerwowany dla N.
- Nie mostkuję N z PE i nie podłączam żył „na oko”.
- Po montażu sprawdzam ciągłość, odciążenie kabla i zachowanie urządzenia przy pierwszym rozruchu.
Kiedy czterożyłowy kabel pasuje do pięciobolcowej wtyczki

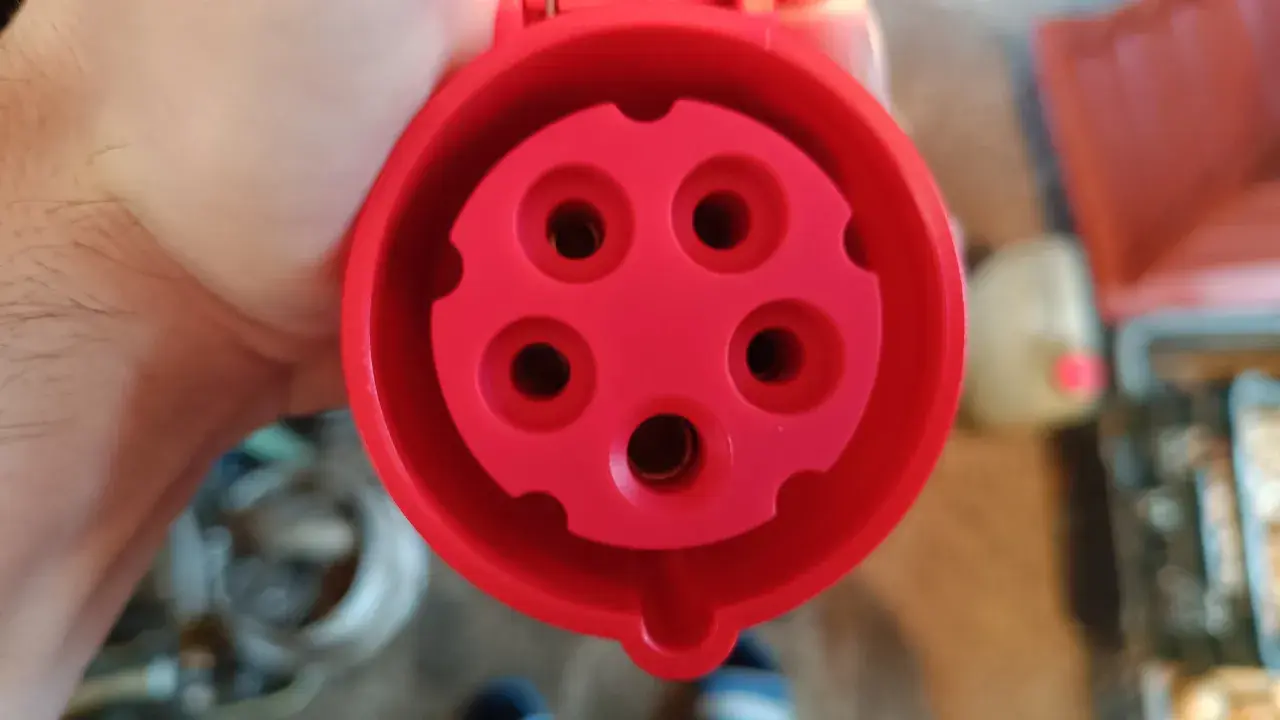

Wtyczka pięciobolcowa w standardzie IEC 60309 najczęściej oznacza układ 3P+N+PE, czyli trzy fazy, neutralny i ochronny. Czterożyłowy przewód bywa poprawny tylko wtedy, gdy urządzenie rzeczywiście pracuje bez N, na przykład w układzie 3P+E. Ja zawsze zaczynam od tabliczki znamionowej i schematu zacisków, bo sam wygląd wtyczki niczego jeszcze nie rozstrzyga.
| Sytuacja | Czy 4-żyłowy kabel wystarczy | Co robię |
|---|---|---|
| Urządzenie 3P+E, bez przewodu neutralnego | Warunkowo tak | Podłączam L1, L2, L3 i PE, ale tylko wtedy, gdy producent dopuszcza taki układ osprzętu. |
| Urządzenie 3P+N+E | Nie | Potrzebny jest kabel 5-żyłowy. Nie zastępuję N inną żyłą. |
| Maszyna z elektroniką 230 V zasilaną przez N | Nie | Bez neutralnego sprzęt może nie działać albo działać niestabilnie. |
| Oznaczenia żył nie zgadzają się z dokumentacją | Nie | Najpierw identyfikuję przewody miernikiem i porównuję je ze schematem. |
Jeżeli układ nie zgadza się na papierze, nie szukam obejścia. W praktyce lepiej zmienić kabel albo samą wtyczkę niż potem poprawiać przegrzany zacisk czy źle działającą maszynę. To szczególnie ważne przy maszynach pralniczych, które pracują długo i pod obciążeniem.
Co sprawdzić przed odkręceniem obudowy
Zanim dotknę śrub, sprawdzam trzy rzeczy: oznaczenie napięcia i prądu na obudowie, opis zacisków wewnątrz oraz przekrój przewodu. Dla wielu wtyczek przenośnych producenci podają przewody elastyczne, a nie sztywne. W popularnym osprzęcie 16 A spotyka się zwykle zakres 1-2,5 mm², a w 32 A 2,5-6 mm². Warto też pamiętać o momencie dokręcenia: w wielu konstrukcjach 16 A i 32 A mieści się on w okolicach 0,7-1 Nm, więc zbyt słaby albo zbyt mocny docisk też jest błędem.
| Żyła | Typowy kolor | Zacisk | Uwagi |
|---|---|---|---|
| Faza 1 | Brązowy | L1 / 1 | Nie mylić z neutralnym ani ochronnym. |
| Faza 2 | Czarny | L2 / 2 | W układzie trójfazowym kolejność ma znaczenie przy silnikach. |
| Faza 3 | Szary | L3 / 3 | To trzecia faza, nie „zapasowa” żyła. |
| Neutralny | Niebieski | N | Jeśli masz tylko 4 żyły i brak niebieskiej, układ 3P+N+E nie jest kompletny. |
| Ochronny | Żółto-zielony | PE | Ten przewód zawsze podłączam jako pierwszy. |
Przy wtyczkach 5P zwracam też uwagę na to, czy mam do czynienia z osprzętem 400 V oznaczonym jako czerwony CEE, czy z innym wariantem. Dla czytelności i bezpieczeństwa nie kieruję się samym kolorem obudowy, tylko opisem biegunów na wkładce. Dopiero po takiej weryfikacji przechodzę do samego montażu.
Jak podłączyć przewód krok po kroku
- Odłączam zasilanie i sprawdzam brak napięcia miernikiem, a nie tylko „na pewność”.
- Otwieram obudowę wtyczki i przeprowadzam kabel przez dławik lub odciążenie, zanim zacznę podłączać żyły.
- Zdejmuję zewnętrzną izolację na tyle, żeby żyły swobodnie doszły do zacisków, ale bez nadmiernego odsłaniania miedzi.
- Jeśli przewód jest linkowy, zakładam tulejki zaciskowe. Bez nich druciki potrafią się rozchodzić pod śrubą.
- Najpierw podłączam PE, potem fazy do L1, L2 i L3 zgodnie z oznaczeniami na wkładce.
- Jeżeli schemat na wtyczce przewiduje zacisk N, a mam tylko cztery żyły, zatrzymuję pracę i zmieniam przewód na 5-żyłowy.
- Dokręcam śruby z wyczuciem i w granicach podanych przez producenta. W wielu popularnych wtyczkach 16 A i 32 A jest to około 0,7-1 Nm.
- Sprawdzam odciążenie kabla, zamykam obudowę i upewniam się, że izolacja nie została przycięta przez korpus.
Jeśli urządzenie ma silnik, po montażu zwracam uwagę także na kierunek obrotów. Przy trójfazie wystarczy zamiana dwóch faz, żeby silnik ruszył w drugą stronę, więc pierwszy rozruch zawsze robię kontrolowanie. W maszynach pralniczych to ważne szczególnie wtedy, gdy napęd, pompy i grzałki pracują w jednej obudowie.
Najczęstsze błędy, które robią najwięcej szkód
Najwięcej problemów widzę nie przy samym schemacie, tylko przy skrótach myślowych. Wtyczka jest „prawie dobra”, kabel „jakoś pasuje”, a potem zaczynają się ciche awarie, grzanie obudowy i niestabilna praca urządzenia.
- Mostkowanie N z PE. Tego nie robię nigdy. To nie jest bezpieczne obejście, tylko błąd instalacyjny.
- Podłączanie 4-żyłowego kabla do urządzenia, które wymaga neutralnego. Jeśli na schemacie widzę 3P+N+E, kabel musi mieć 5 żył.
- Brak tulejek na przewodzie linkowym. Luzujące się druciki pod śrubą powodują grzanie i spadki kontaktu.
- Zbyt mały przekrój kabla. Przy dłuższej pracy i większym obciążeniu przewód oraz zaciski zaczynają się nagrzewać.
- Brak odciążenia kabla. Wtyczka bez solidnego dławika szybko dostaje luzów od drgań i ciągnięcia przewodu.
- Pomylenie faz bez sprawdzenia efektu. Nie zawsze będzie to groźne, ale przy silniku może zmienić kierunek pracy.
W instalacjach pralniczych i innych maszynach pracujących długo pod obciążeniem te błędy wychodzą szybciej niż w zwykłej domowej wtyczce, więc nie warto ich bagatelizować. Następny krok to test, który pokazuje, czy połączenie naprawdę jest gotowe do pracy.
Jak przetestować połączenie przed pierwszym uruchomieniem
Po złożeniu nie zakładam, że wszystko jest w porządku. Zanim podam napięcie, sprawdzam ciągłość przewodu ochronnego, brak zwarć między żyłami roboczymi i poprawność osadzenia kabla w odciążeniu. Jeśli mam miernik, wykonuję też prosty test przejścia dla każdej żyły, bo to najszybszy sposób na wyłapanie pomyłki jeszcze przed startem.
| Objaw | Co zwykle oznacza | Co robię |
|---|---|---|
| Wyzwala się różnicówka | Błąd połączenia, uszkodzona izolacja albo pomyłka między N i PE | Natychmiast przerywam i szukam przyczyny, zamiast ponawiać próbę. |
| Wtyczka lub obudowa się grzeje | Za słaby docisk, zły przekrój przewodu albo słaby styk | Wyłączam zasilanie i sprawdzam zaciski oraz przekrój kabla. |
| Silnik obraca się w złą stronę | Zła kolejność faz | Zamieniam dwie fazy i wykonuję krótki test ponownie. |
| Brak reakcji urządzenia | Niepodłączony N, przerwany przewód albo zły schemat | Weryfikuję dokumentację i ciągłość żył. |
Jeżeli połączenie przechodzi test, uruchamiam urządzenie na krótko i obserwuję, czy nic nie iskrzy, nie brzęczy i nie nagrzewa się po kilku minutach. To właśnie te testy odróżniają poprawny montaż od prowizorki.
Co dopilnować po montażu, żeby połączenie nie wracało do poprawki
Po pierwszym uruchomieniu sprawdzam jeszcze raz dławik, zamknięcie obudowy i temperaturę wtyczki. W pralni, suszarni albo innym pomieszczeniu technicznym znaczenie ma nie tylko sama elektryka, ale też wilgoć, drgania i częste przepinanie. Dobrze dociśnięty przewód ochronny, właściwy przekrój i solidne odciążenie kabla robią większą różnicę niż „estetyczne” ułożenie żył.
- Jeśli schemat wymaga N, wymieniam kabel na 5-żyłowy, zamiast kombinować z pominięciem przewodu.
- Jeśli urządzenie działa bez neutralnego, trzymam się dokładnie oznaczeń L1, L2, L3 i PE.
- Po kilku godzinach pracy jeszcze raz kontroluję obudowę wtyczki, bo luźny zacisk często ujawnia się dopiero pod obciążeniem.
- Przy sprzęcie o dużym poborze prądu wolę chwilę spędzić na pomiarze niż później wymieniać przypalony osprzęt.
W praktyce najlepiej działa prosta zasada: najpierw zgodność układu, potem dopasowany przekrój, na końcu dokładny test. Jeśli którykolwiek z tych elementów nie pasuje, zatrzymuję się i zmieniam osprzęt, bo przy takim połączeniu poprawka po fakcie zwykle kosztuje więcej niż prawidłowy montaż od początku.
