Podłączenie podwójnego włącznika ma sens wtedy, gdy chcesz niezależnie sterować dwiema sekcjami światła, ale instalacja w ścianie nie zawsze daje takie możliwości. Najwięcej problemów pojawia się w starszych puszkach, gdzie zamiast potrzebnego układu przewodów widać tylko dwa kable. Poniżej wyjaśniam, co w takim układzie da się zrobić, jak czytać zaciski łącznika świecznikowego i kiedy lepiej zmienić sposób sterowania niż walczyć z brakującą żyłą.
Najważniejsze wnioski przed montażem
- Dwa przewody w puszce zwykle nie wystarczą, aby podłączyć klasyczny podwójny włącznik światła do dwóch niezależnych obwodów.
- Łącznik świecznikowy potrzebuje zwykle wspólnej fazy L i dwóch wyjść do osobnych sekcji lampy.
- Przewód neutralny i ochronny zazwyczaj nie trafiają do samego włącznika, tylko są łączone w puszce lub przy oprawie.
- Nie ufaj wyłącznie kolorom żył. W starszych instalacjach trzeba sprawdzić je miernikiem lub testerem dwubiegunowym.
- Jeśli w puszce naprawdę są tylko dwa przewody robocze, rozważ dołożenie kabla, sterownik bezprzewodowy albo zmianę miejsca rozdziału obwodu.

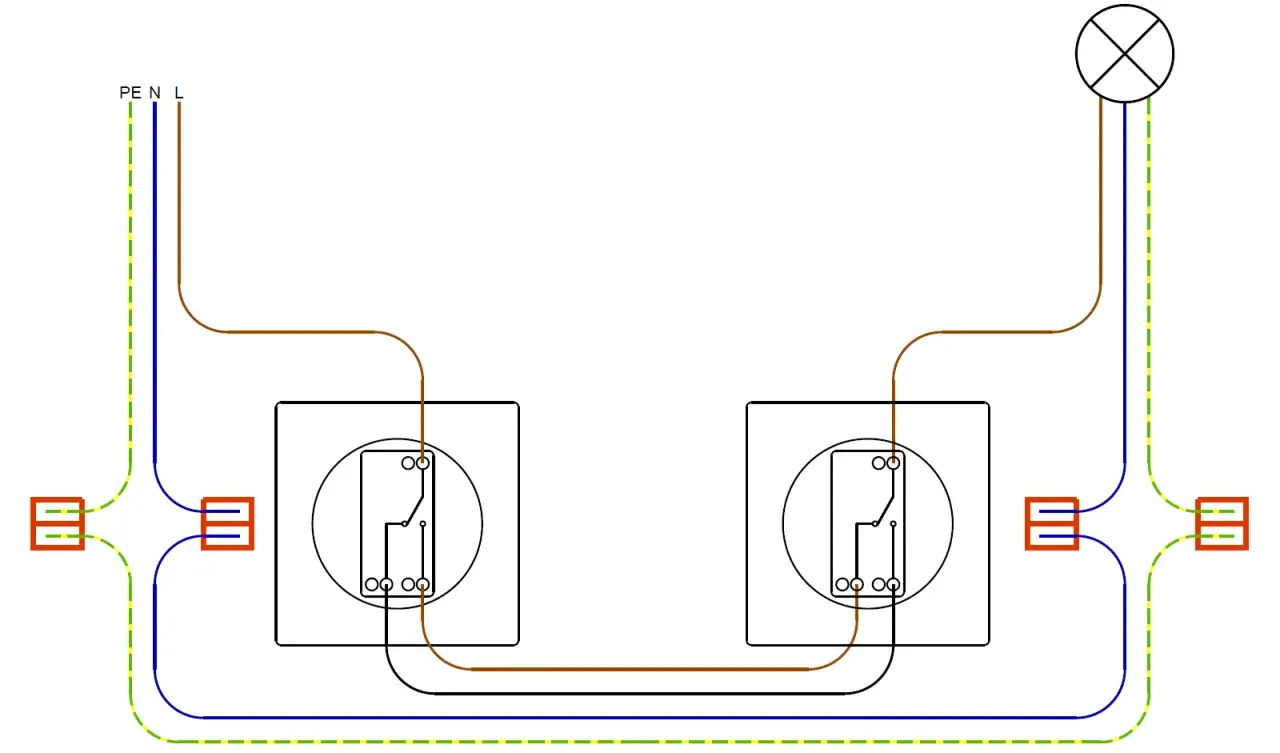

Co oznaczają dwa przewody w puszce i dlaczego to zwykle za mało
W praktyce dwa przewody przy włączniku najczęściej oznaczają prosty obwód dla jednej lampy: zasilanie i przewód wracający do oprawy po przełączeniu. Taki układ wystarcza do łącznika pojedynczego, ale nie daje dwóch niezależnych wyjść potrzebnych w wersji dwuklawiszowej. Innymi słowy: jeśli chcesz sterować dwiema grupami żarówek osobno, sam mechanizm niczego nie „wyczaruje”, gdy instalacja nie ma odpowiedniej liczby żył.
Ja zawsze zaczynam od rozróżnienia, czy w puszce mam tylko dwa przewody, czy dwa przewody widoczne na pierwszy rzut oka, a dodatkowe żyły są schowane w złączkach, suficie albo puszce rozgałęźnej. To ważne, bo w wielu mieszkaniach liczba przewodów przy osprzęcie nie pokazuje całego układu instalacji.
| Układ w puszce | Co zwykle oznacza | Czy da się podłączyć łącznik świecznikowy | Co robić dalej |
|---|---|---|---|
| 2 przewody | Najczęściej jeden obwód oświetleniowy | Nie w klasycznym układzie | Sprawdź możliwość dołożenia przewodu lub użycia sterowania bezprzewodowego |
| 3 przewody | Wspólna faza i dwa wyjścia do dwóch sekcji światła | Tak | To jest typowy układ dla podwójnego włącznika |
| 4 przewody i więcej | Możliwy pełniejszy rozdział obwodów, czasem także PE i N w puszce | Zwykle tak | Trzeba tylko dobrze rozpoznać funkcję żył |
| 2 przewody, ale rozdział w suficie | Instalacja może być prowadzona inaczej niż w nowym standardzie | Czasem tak, ale po przeróbce układu | Najczęściej wymaga to pracy elektryka |
To prowadzi do najważniejszego wniosku: liczy się funkcja przewodów, a nie sama liczba otworów w puszce czy kolor izolacji. Żeby to dobrze zrozumieć, trzeba spojrzeć na to, jak działa sam łącznik świecznikowy.

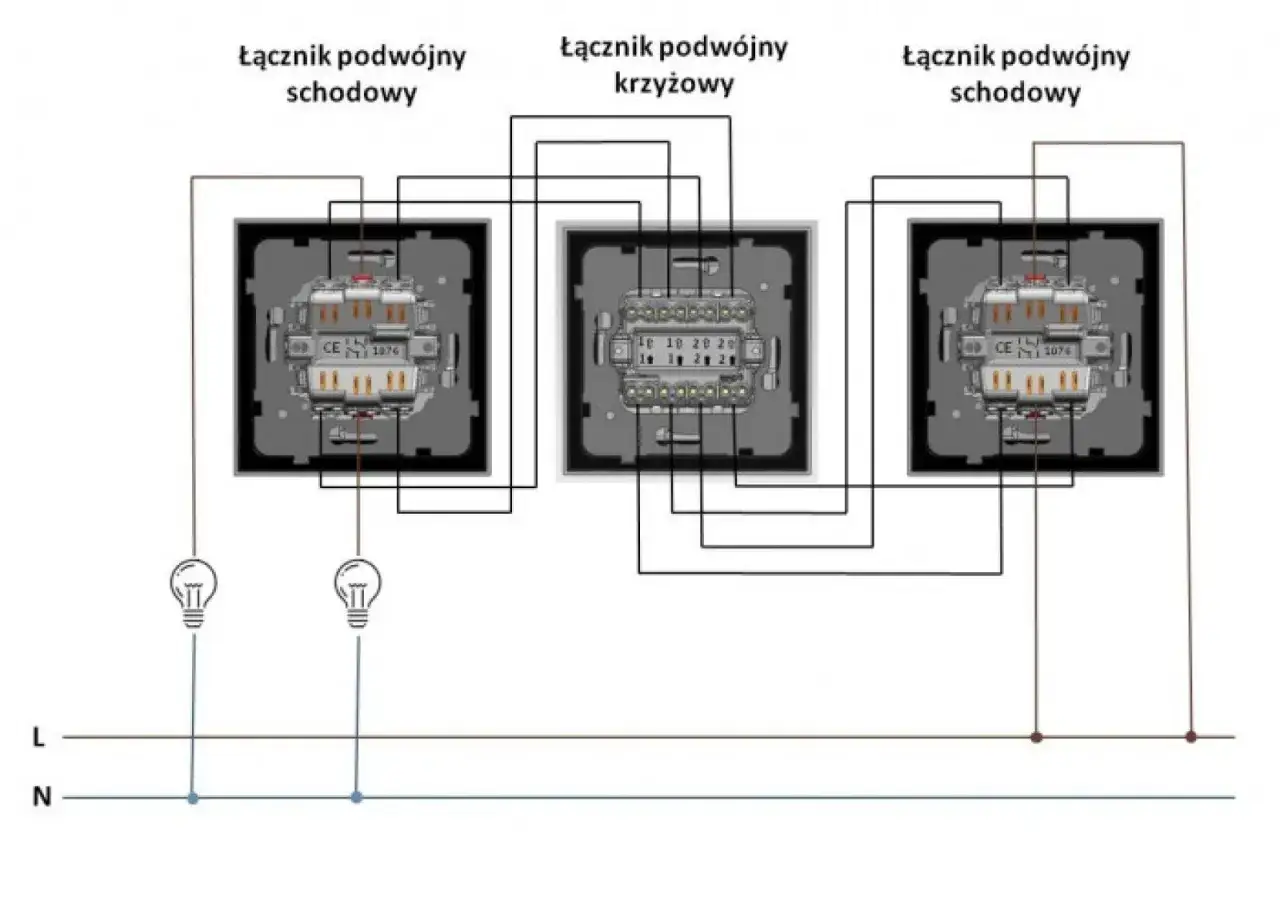

Jak działa łącznik świecznikowy i które zaciski mają znaczenie
Łącznik świecznikowy, czyli podwójny włącznik światła, rozdziela jeden wspólny tor zasilania na dwa niezależne wyjścia. Na schematach producentów, na przykład Ospel, widać dokładnie ten układ: jedna faza wspólna na zacisku L i dwa oddzielne tory wyjściowe do dwóch sekcji lampy. To dlatego taki mechanizm potrzebuje więcej niż dwóch żył roboczych.
- L to zacisk wspólny, czyli faza zasilająca.
- L1 i L2 albo zaciski oznaczone strzałkami to wyjścia do dwóch obwodów.
- N to neutralny, który zwykle nie wchodzi do mechanicznego włącznika.
- PE to przewód ochronny, również pozostający poza samym mechanizmem sterującym.
W starszych instalacjach łatwo o pomyłkę, bo kolory przewodów nie zawsze odpowiadają dzisiejszym standardom. Dlatego ja nie zakładam niczego „na oko” - najpierw sprawdzam napięcie, potem identyfikuję żyły i dopiero wtedy podłączam osprzęt. To drobiazg, który oszczędza mnóstwo problemów przy pierwszym uruchomieniu.
Jeżeli mechanizm ma dwa osobne zaciski zasilające, producent czasem przewiduje mostek. Nie wolno go jednak dorabiać samodzielnie „na logikę” - trzeba trzymać się schematu danego modelu. Gdy układ przewodów nie pasuje do opisu zacisków, nie montuję włącznika na siłę, tylko wracam do instalacji i sprawdzam, gdzie naprawdę biegną żyły.
Kiedy da się obejść brak przewodów bez kucia ścian
Jeżeli w puszce masz tylko dwa przewody, nadal nie wszystko jest stracone. Są sytuacje, w których da się osiągnąć podobny efekt bez ciężkiego remontu, ale trzeba uczciwie nazwać ograniczenia. Najlepsze rozwiązanie zależy od tego, czy masz dostęp do sufitu, puszki rozgałęźnej, miejsca na moduł sterujący i czy chcesz zachować tradycyjny sposób obsługi świateł.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Dołożenie przewodu | Gdy robisz remont lub masz dostęp do trasy kabla | Najbardziej trwałe i przewidywalne rozwiązanie | Wymaga prac instalacyjnych |
| Przeniesienie podziału do puszki sufitowej | Gdy połączenia można sensownie wykonać przy oprawie | Nie trzeba rozkuwać całej ściany | Wymaga poprawnie zaplanowanego układu i miejsca na połączenia |
| Sterownik albo przekaźnik przy lampie | Gdy chcesz zachować istniejący przewód do włącznika | Może działać bez przebudowy całej instalacji | Czasem potrzebuje neutralnego i miejsca na moduł |
| Łącznik bezprzewodowy | Gdy zależy ci na szybkim obejściu problemu | Mało inwazyjny montaż | To kompromis, nie klasyczny układ przewodowy |
W praktyce najrozsądniejszy wybór to ten, który pasuje do stanu instalacji, a nie do samego marzenia o podwójnym klawiszu. Jeśli obwód jest stary, a ściany już wykończone, bezprzewodowy sterownik bywa sensowniejszy niż próba upchania klasycznego rozwiązania tam, gdzie po prostu nie ma na nie miejsca. Gdy układ jest przygotowany, można przejść do montażu.
Montaż krok po kroku, gdy instalacja jest już przygotowana
Ten opis dotyczy sytuacji, w której w puszce rzeczywiście masz właściwy układ przewodów dla łącznika świecznikowego. Jeśli widzisz tylko dwa przewody robocze, nie traktuj tego jako instrukcji do „dociśnięcia” podwójnego włącznika na siłę.
- Wyłącz zasilanie odpowiednim bezpiecznikiem i sprawdź brak napięcia testerem dwubiegunowym. Ja nie polegam tu na samej próbnówce.
- Zdejmij stary osprzęt i zrób zdjęcie połączeń. Przydaje się nawet wtedy, gdy wydaje ci się, że wszystko pamiętasz.
- Rozpoznaj przewód fazowy wspólny oraz dwa przewody prowadzące do dwóch sekcji lampy.
- Podłącz fazę do zacisku L lub do zacisku wspólnego wskazanego przez producenta.
- Przewody wychodzące do lamp podłącz do L1 i L2 albo do dwóch wyjść oznaczonych strzałkami.
- Jeśli model wymaga mostka między zaciskami zasilania, użyj tylko takiego połączenia, jakie przewidział producent.
- Dokręć zaciski, sprawdź, czy miedź nie wystaje, i ułóż przewody tak, by nie były zgięte pod ostrym kątem.
- Osadź mechanizm w puszce, załóż ramkę i dopiero wtedy włącz zasilanie.
- Sprawdź oba klawisze osobno. Jeśli sekcje światła działają odwrotnie, po prostu zamień miejscami przewody na wyjściach.
To jeden z tych montażów, gdzie dokładność liczy się bardziej niż siła. Dobrze osadzony przewód i poprawnie dobrany zacisk robią większą różnicę niż sam wygląd nowego osprzętu.
Najczęstsze błędy, które psują taki montaż
W praktyce problemy prawie zawsze wynikają z pośpiechu. Ktoś zakłada, że dwa przewody „wystarczą”, bo przecież włącznik ma dwa klawisze, albo bierze kolory za pewnik, choć instalacja ma kilkanaście lat. To najkrótsza droga do tego, żeby światło działało nie tak, jak trzeba, albo wcale nie działało.
- Brak sprawdzenia napięcia przed dotknięciem przewodów.
- Oparcie się wyłącznie na kolorach żył zamiast na pomiarze.
- Wpięcie przewodu neutralnego do zacisku łącznika, choć powinien zostać poza nim.
- Zamiana przewodów wyjściowych bez późniejszego testu obu klawiszy.
- Luźne dokręcenie zacisku, które po kilku dniach kończy się grzaniem lub brakiem kontaktu.
- Próba montażu podwójnego włącznika w puszce, w której zwyczajnie nie ma miejsca na poprawne ułożenie żył.
- Ignorowanie schematu konkretnego modelu i zakładanie, że wszystkie działają tak samo.
Ja szczególnie pilnuję jednego: jeśli po odsłonięciu puszki nie widzę układu zgodnego z łącznikiem świecznikowym, nie próbuję tego „ratować” przypadkowym mostkowaniem. W elektryce improwizacja rzadko bywa oszczędnością czasu, a częściej odkłada problem na później.
Jeżeli po tej kontroli nadal masz tylko dwa przewody robocze, sensowniejszym ruchem będzie wybór innego rozwiązania niż forsowanie klasycznego montażu.
Co zrobić, gdy w puszce naprawdę są tylko dwa przewody
To najważniejszy moment decyzji. Jeśli rzeczywiście masz tylko dwa przewody i żadnej sensownej rezerwy w instalacji, klasyczny podwójny włącznik nie da ci pełnej niezależności sterowania. Wtedy wybieram jedną z czterech dróg, zależnie od tego, jak bardzo mogę ingerować w instalację.
- Zostawiam pojedynczy włącznik, jeśli jedna sekcja światła nie jest mi potrzebna.
- Dołożę brakującą żyłę, gdy robię remont albo mam dostęp do trasy kabla.
- Przenoszę sterowanie do puszki sufitowej, jeśli tam da się logicznie rozdzielić obwód.
- Stosuję moduł bezprzewodowy, gdy chcę uniknąć kucia ścian i zachować dwa niezależne punkty sterowania.
W starszych mieszkaniach i w miejscach o podwyższonej wilgotności, takich jak łazienka czy pralnia, nie traktuję braku przewodów jako drobnej niedogodności. To sygnał, że instalację trzeba najpierw uporządkować, a dopiero potem dobierać osprzęt. Jeśli masz wątpliwości co do funkcji żył albo stanu puszki, bezpieczniej przerwać montaż i zlecić ocenę elektrykowi niż próbować dopasować mechanizm do nieprzygotowanego obwodu.
Najprościej mówiąc: podwójny włącznik działa dobrze tylko wtedy, gdy instalacja została pod niego przygotowana. Sam mechanizm rozdziela fazę na dwa tory, ale nie zastępuje brakującej przewodowo infrastruktury.
