Wyłącznik nadprądowy B16 to jeden z najczęściej spotykanych elementów domowej rozdzielnicy, ale sam montaż nie polega na przypadkowym podpięciu przewodów. W tym tekście pokazuję, czym naprawdę jest B16, kiedy taki aparat ma sens, co sprawdzić przed instalacją i jak bezpiecznie uporządkować pracę w rozdzielnicy. Pytanie o to, jak podłączyć bezpiecznik B16, w praktyce sprowadza się do doboru właściwego aparatu, przewodów i kolejności działań, a nie tylko do samego wpięcia kabla.
Najpierw sprawdź, czy B16 w ogóle pasuje do twojego obwodu
- B16 to potoczne określenie wyłącznika nadprądowego 16 A z charakterystyką B, a nie klasycznego bezpiecznika topikowego.
- W typowej instalacji jednofazowej taki aparat chroni zwykle obwody gniazd i urządzeń o umiarkowanym prądzie rozruchowym.
- Przed montażem trzeba sprawdzić przekrój przewodu, rodzaj obwodu, opis na aparacie i warunki w rozdzielnicy.
- Przy pracy w rozdzielnicy liczy się nie tylko sam montaż na szynie DIN, ale też właściwy moment dokręcenia zacisków i późniejsze pomiary.
- Jeżeli obwód zasila sprzęt z dużym rozruchem albo instalacja jest stara, B16 może nie być najlepszym wyborem.

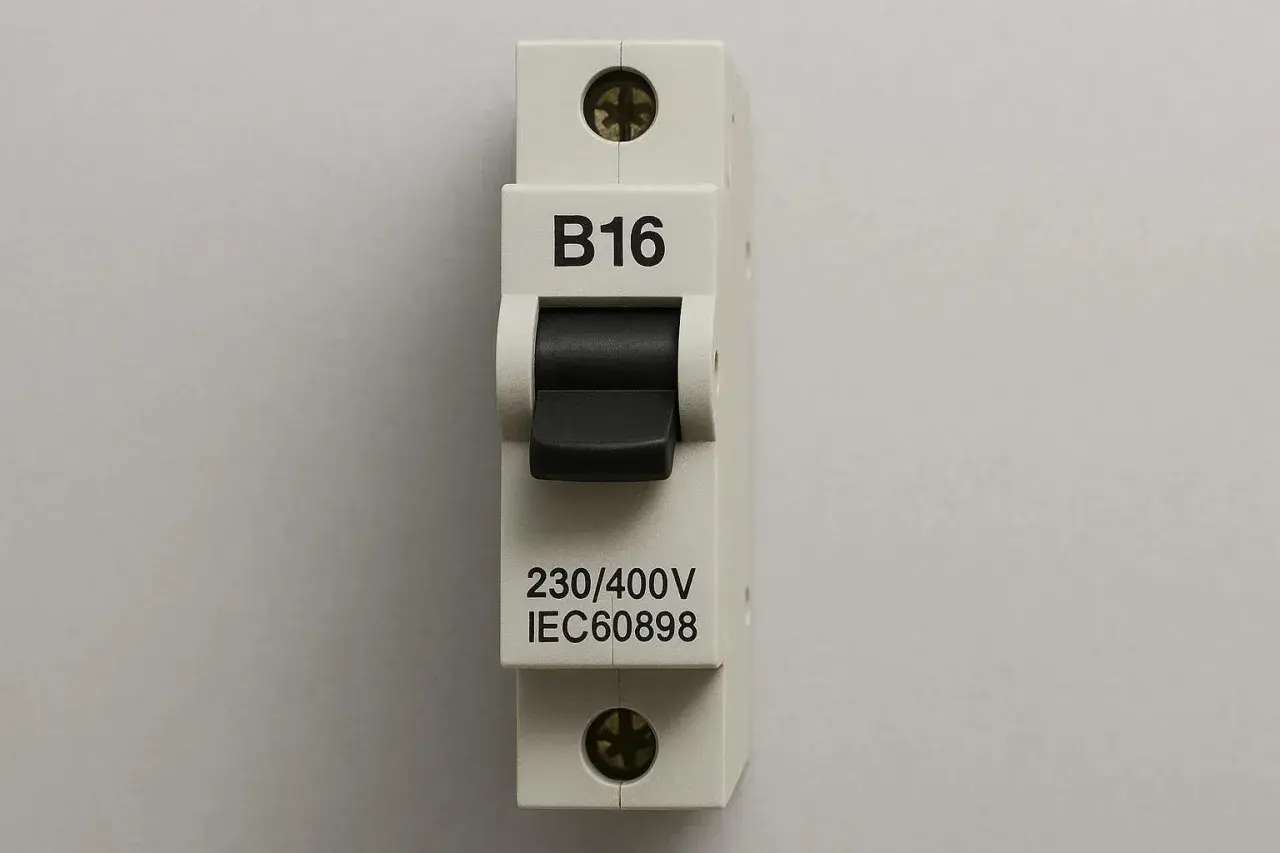

Co oznacza B16 i kiedy taki aparat ma sens
Najpierw porządkuję nazewnictwo, bo ono często wprowadza zamieszanie. W praktyce „bezpiecznik B16” oznacza zwykle wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce B. Charakterystyka B reaguje szybciej niż C czy D, a według dokumentacji Eaton zadziałanie zwarciowe dla tej klasy wypada przy 3-5-krotności prądu znamionowego. To dlatego B16 dobrze sprawdza się tam, gdzie obciążenie jest przewidywalne, a prądy rozruchowe nie są duże.
W instalacji 230 V taki obwód daje teoretycznie około 3,68 kW mocy, ale ja nie traktuję tej liczby jak zaproszenia do ciągłej pracy na granicy. W praktyce liczy się jeszcze temperatura, długość przewodu, sposób ułożenia kabla i to, czy urządzenia pracują jednocześnie. W dokumentacji Eaton dla B16 przewidziano przewód miedziany o przekroju 2,5 mm², co dobrze pokazuje, że ten aparat nie jest „do wszystkiego”, tylko do konkretnego rodzaju obwodów.
| Oznaczenie | Kiedy ma sens | Na co uważać |
|---|---|---|
| B10 | Oświetlenie i lżejsze obwody | Mniejszy zapas prądowy, szybciej ujawnia przeciążenie |
| B16 | Typowe gniazda, AGD, obwody z przewodem Cu 2,5 mm² | Nie jest dobrym wyborem dla urządzeń z dużym prądem rozruchowym |
| C16 | Silniki, sprężarki, część urządzeń z wyraźnym rozruchem | Wymaga potwierdzenia, że instalacja i warunki zwarciowe to wytrzymają |
Jeśli mam sprowadzić to do jednego zdania, to B16 wybieram wtedy, gdy obwód jest sensownie zaprojektowany pod 16 A, a nie wtedy, gdy po prostu „wybija coś większego”. Z tego punktu łatwo przejść do sprawdzenia, czy sama rozdzielnica i przewody są przygotowane na taki aparat.
Co sprawdzam przed montażem w rozdzielnicy
Przed jakimkolwiek montażem sprawdzam trzy rzeczy: stan instalacji, zgodność aparatu z obwodem i warunki mechaniczne w rozdzielnicy. Hager w swoich instrukcjach wprost podaje, że takie aparaty powinien instalować kompetentny elektryk i że połączenia trzeba dokręcić momentem wskazanym w dokumentacji. To ważne, bo luźny zacisk potrafi nagrzać się szybciej niż sam przewód obciążony prądem.
| Co sprawdzam | Dlaczego to ma znaczenie |
|---|---|
| Brak napięcia | To podstawowy warunek bezpiecznej pracy przy rozdzielnicy |
| Przekrój przewodu | B16 zwykle pracuje z miedzią 2,5 mm², ale instalację trzeba ocenić całościowo |
| Rodzaj obwodu | Inaczej zachowuje się obwód oświetlenia, a inaczej linia dla pralni czy kuchni |
| Miejsce na szynie DIN | Szyna DIN to standardowy metalowy profil montażowy; aparat musi siedzieć stabilnie i bez naprężeń |
| Zaciski i moment dokręcania | Zbyt słaby docisk powoduje grzanie, a zbyt mocny może uszkodzić przewód lub zacisk |
Ja zawsze patrzę też na to, czy obwód nie jest już przeciążony przez inne odbiorniki. Jeśli rozdzielnica ma zasilać pralkę, suszarkę albo kilka gniazd pomocniczych, warto wcześniej policzyć realne obciążenie, a nie tylko liczbę „na papierze”. To właśnie od tego zależy, czy B16 będzie rozsądny, czy tylko wygodny na chwilę.
Jak wygląda bezpieczny porządek montażu
Nie opisuję tu pracy pod napięciem, bo tego po prostu się nie robi. Poniższy porządek dotyczy samej logiki montażu, a nie zachęty do samodzielnej ingerencji przez osobę bez uprawnień. Przy rozdzielnicy liczy się spokój, sprawdzanie każdego kroku i trzymanie się instrukcji konkretnego aparatu.
- Odłącz zasilanie główne i potwierdź brak napięcia odpowiednim miernikiem.
- Zdejmij osłonę rozdzielnicy i zapewnij sobie wygodny dostęp do miejsca montażu.
- Osadź wyłącznik nadprądowy na szynie DIN, tak aby siedział stabilnie i nie pracował pod naprężeniem.

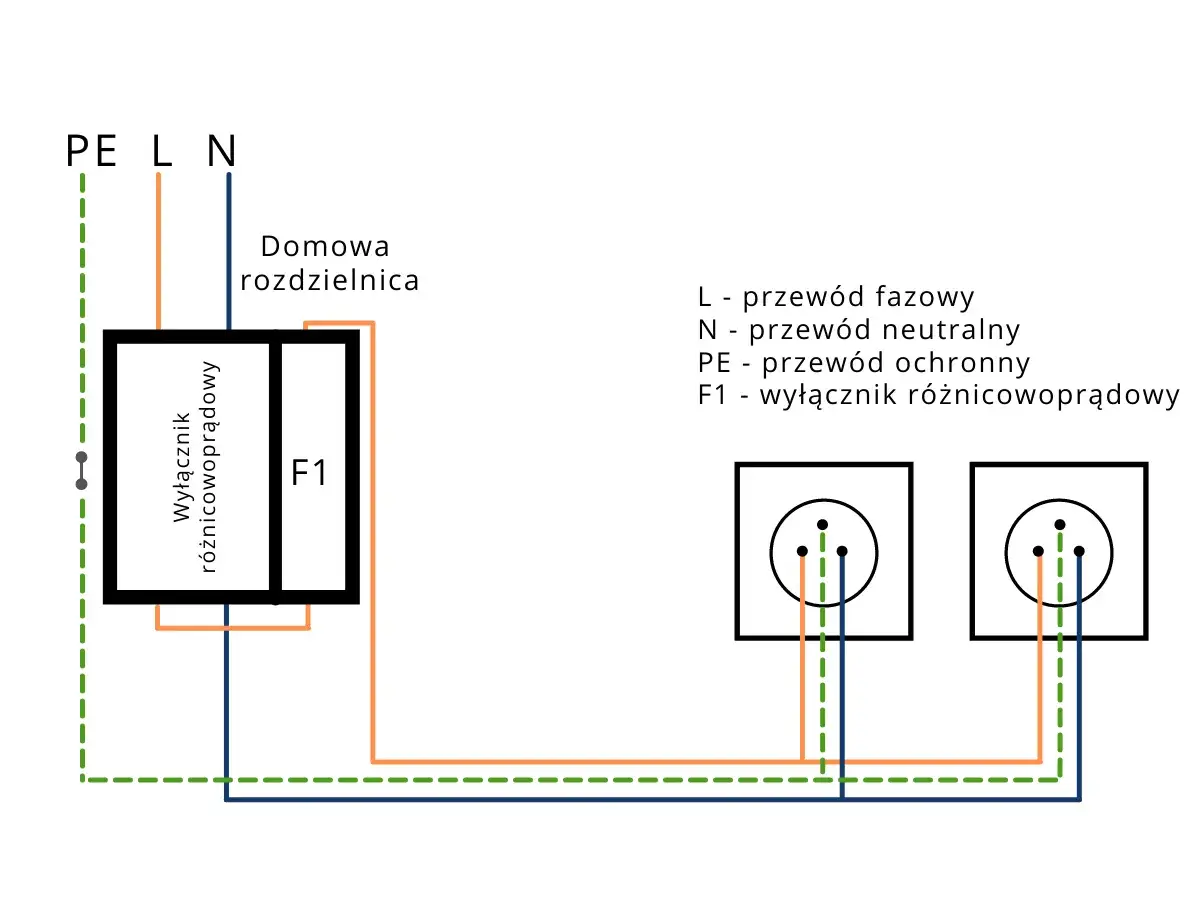

- Podłącz przewód fazowy do zacisku zgodnego z oznaczeniem na aparacie i schematem producenta.
- Przewód neutralny i ochronny prowadź na właściwe listwy N i PE, a nie przez jednobiegunowy B16.
- Dokręć wszystkie zaciski momentem z instrukcji dla danego modelu.
- Oznacz obwód i wykonaj pomiary kontrolne przed ponownym załączeniem zasilania.
W praktyce największą różnicę robi nie sam moment „kliknięcia” aparatu na szynie, tylko jakość połączeń. Zbyt często widzę rozdzielnice, w których aparat wygląda poprawnie, ale przewód siedzi na granicy zacisku albo obudowa została domknięta na siłę. Taki montaż nie daje bezpieczeństwa, tylko pozory poprawności.
Jeśli zastanawiasz się nad detalami, to pamiętaj o jednej zasadzie: zawsze kieruję się oznaczeniami na konkretnym wyłączniku, a nie ogólną poradą zasłyszaną przy okazji. Jedne modele mają zaciski śrubowe, inne busbar, jeszcze inne dopuszczają określony zakres przekrojów przewodów. Różnice bywają małe, ale dla bezpieczeństwa są kluczowe.
Najczęstsze błędy przy podłączaniu B16
W instalacjach mieszkaniowych błędy nie wynikają zwykle z braku wiedzy o tym, że B16 ma 16 A. Problem pojawia się później: przy złym doborze obwodu, zbyt słabym dokręceniu albo mieszaniu kilku odbiorników w jednym miejscu. To właśnie wtedy wyłącznik zaczyna „wybijać” bez wyraźnej przyczyny albo, co gorsza, połączenie zaczyna się grzać.
- Pomylenie wyłącznika nadprądowego z klasycznym bezpiecznikiem topikowym.
- Dobranie B16 do obwodu z urządzeniami o dużym prądzie rozruchowym bez sprawdzenia, czy nie lepszy będzie C16.
- Prowadzenie przewodu neutralnego przez jednobiegunowy aparat zamiast przez listwę N.
- Dokręcanie zacisku „na oko” zamiast momentem wskazanym przez producenta.
- Zakładanie, że skoro aparat nie wybija od razu, to instalacja na pewno jest poprawna.
- Łączenie zbyt wielu odbiorników na jednym obwodzie tylko dlatego, że mieści się to w rozdzielnicy.
Najbardziej zdradliwy błąd to próba „naprawy” problemu mocniejszym zabezpieczeniem. Jeśli B16 wybija przy starcie pralki, suszarki albo odkurzacza, nie zaczynam od podnoszenia wartości zabezpieczenia. Najpierw sprawdzam przewody, obciążenie i charakterystykę aparatu. Czasem winny jest sam sprzęt, czasem stary obwód, a czasem po prostu źle dobrany wyłącznik.
| Objaw | Co zwykle oznacza | Co robię |
|---|---|---|
| B16 wybija przy uruchomieniu urządzenia | Duży prąd rozruchowy albo problem po stronie urządzenia | Sprawdzam charakterystykę i stan obciążenia |
| Aparat jest ciepły w rozdzielnicy | Luźny zacisk albo przeciążenie | Kontroluję dokręcenie i bilans obwodu |
| Obwód wyłącza się po dołożeniu kolejnego sprzętu | Za dużo odbiorników na jednym zabezpieczeniu | Rozdzielam obciążenie lub tworzę osobny obwód |
Ten etap jest ważny, bo uczy czytać objawy instalacji, a nie tylko reagować na pojedynczy wybór aparatu. Dzięki temu łatwiej ocenić, czy problem leży w samym B16, czy w całym układzie zasilania.
B16 w pralni i innych obwodach domowych
Na tej stronie szczególnie dobrze widać, że temat nie kończy się na samej rozdzielnicy. W pomieszczeniach gospodarczych, pralniach i łazienkach B16 pojawia się bardzo często, bo zasila sprzęty, które pracują okresowo, ale potrafią pobierać sporo mocy naraz. Pralka automatyczna, suszarka bębnowa, żelazko czy odkurzacz to zestaw, który łatwo przeciąża wspólny obwód, jeśli ktoś używa wszystkiego jednocześnie.
| Urządzenie | Typowy pobór mocy | Wniosek praktyczny |
|---|---|---|
| Pralka automatyczna | około 1,8-2,2 kW podczas grzania wody | Zwykle mieści się w B16, jeśli obwód jest wydzielony |
| Suszarka bębnowa | około 2,0-2,7 kW | Warto traktować ją jako osobny, dobrze policzony obwód |
| Żelazko | około 1,8-2,4 kW | W połączeniu z pralką lub suszarką szybko zbliża się do limitu |
| Odkurzacz | około 0,6-1,0 kW | Samo zwykle nie sprawia kłopotu, problemem jest suma odbiorników |
Jeśli mam wskazać rozsądny kierunek, to w pralni lub pomieszczeniu gospodarczym stawiam na osobny obwód dla pralki i osobny dla suszarki, kiedy tylko instalacja na to pozwala. To ogranicza losowe wyłączenia i poprawia komfort korzystania ze sprzętu. W praktyce właśnie tu wychodzi na jaw, czy B16 został dobrany do realnego obciążenia, czy tylko „pasował do tabelki”.
Warto też pamiętać, że pojedynczy obwód 230 V z zabezpieczeniem 16 A daje około 3,68 kW, więc nie jest dobrym miejscem na kilka mocnych urządzeń naraz. Jeśli do tego dochodzi starsza instalacja, dłuższe przewody albo słabsze połączenia w puszkach, margines bezpieczeństwa robi się mniejszy, niż sugeruje sama wartość na aparacie. To właśnie dlatego w pomieszczeniach z AGD lubię myśleć o B16 jako o elemencie całego układu, a nie o samodzielnym rozwiązaniu.
Co sprawdziłbym jeszcze przed zamknięciem rozdzielnicy
Gdy aparat jest już zamontowany, nie kończę pracy na samym domknięciu osłony. Zostaje jeszcze kontrola połączeń, opis obwodu i sensowny test działania. To etap, którego nie widać z zewnątrz, ale właśnie on decyduje o tym, czy instalacja będzie pracowała stabilnie przez lata, czy zacznie sprawiać problemy po kilku tygodniach.
- Sprawdzam jeszcze raz dokręcenie zacisków i ułożenie przewodów.
- Kontroluję, czy obwód jest opisany czytelnie i zgodnie z rzeczywistym przeznaczeniem.
- Weryfikuję, czy w rozdzielnicy nie ma śladów naprężenia, przegrzania albo zbyt ciasnego prowadzenia kabli.
- Jeśli to możliwe, wykonuję pomiary potwierdzające poprawność ochrony i ciągłość obwodu.
- Upewniam się, że użytkownik wie, który aparat odpowiada za dany obwód i kiedy reagować na jego zadziałanie.
To jest moment, w którym najłatwiej odróżnić poprawny montaż od montażu „na szybko”. Jeśli mam choć cień wątpliwości co do przekroju przewodów, stanu rozdzielnicy albo doboru charakterystyki, wolę zatrzymać się tutaj i zlecić weryfikację osobie z uprawnieniami. W instalacji elektrycznej oszczędność czasu rzadko bywa dobrą oszczędnością.
Jeżeli chcesz wyciągnąć z całego tematu jedną praktyczną zasadę, to brzmi ona tak: B16 montuje się dopiero wtedy, gdy obwód, przewody i sposób użytkowania naprawdę to uzasadniają. Reszta to już tylko staranne wykonanie, kontrola zacisków i rozsądny wybór między B, C albo innym rozwiązaniem. Przy dobrze zaplanowanej instalacji to zwykle wystarcza, żeby uniknąć zarówno niepotrzebnych wyłączeń, jak i ukrytych problemów w rozdzielnicy.
