W praktyce największe zamieszanie robi nie sama puszka, ale to, że w katalogach jedne liczby opisują korpus, a inne otwór montażowy. Gdy pytam o średnicę puszki elektrycznej, zwykle chodzi o to, jaki otwór wywiercić i czy gniazdko albo łącznik wejdą bez problemu. W tym artykule rozkładam to na proste części: pokazuję standardowe wymiary, różnice między typami puszek i błędy, które najczęściej wychodzą dopiero na etapie montażu.
Najważniejsze wymiary, które warto znać przed montażem
- Najczęściej spotkasz puszkę osprzętową w formacie 60 mm.
- Otwór montażowy w ścianie bywa wykonywany na 68 mm, więc to nie jest ta sama wartość.
- Do prostego gniazdka zwykle wystarcza płytszy model, ale przy większej liczbie przewodów lepsza jest puszka głębsza.
- W ścianach g-k liczy się nie tylko wymiar, ale też sposób mocowania i stabilność osadzenia.
- Puszki natynkowe podaje się zwykle wymiarami zewnętrznymi, a nie samą średnicą.

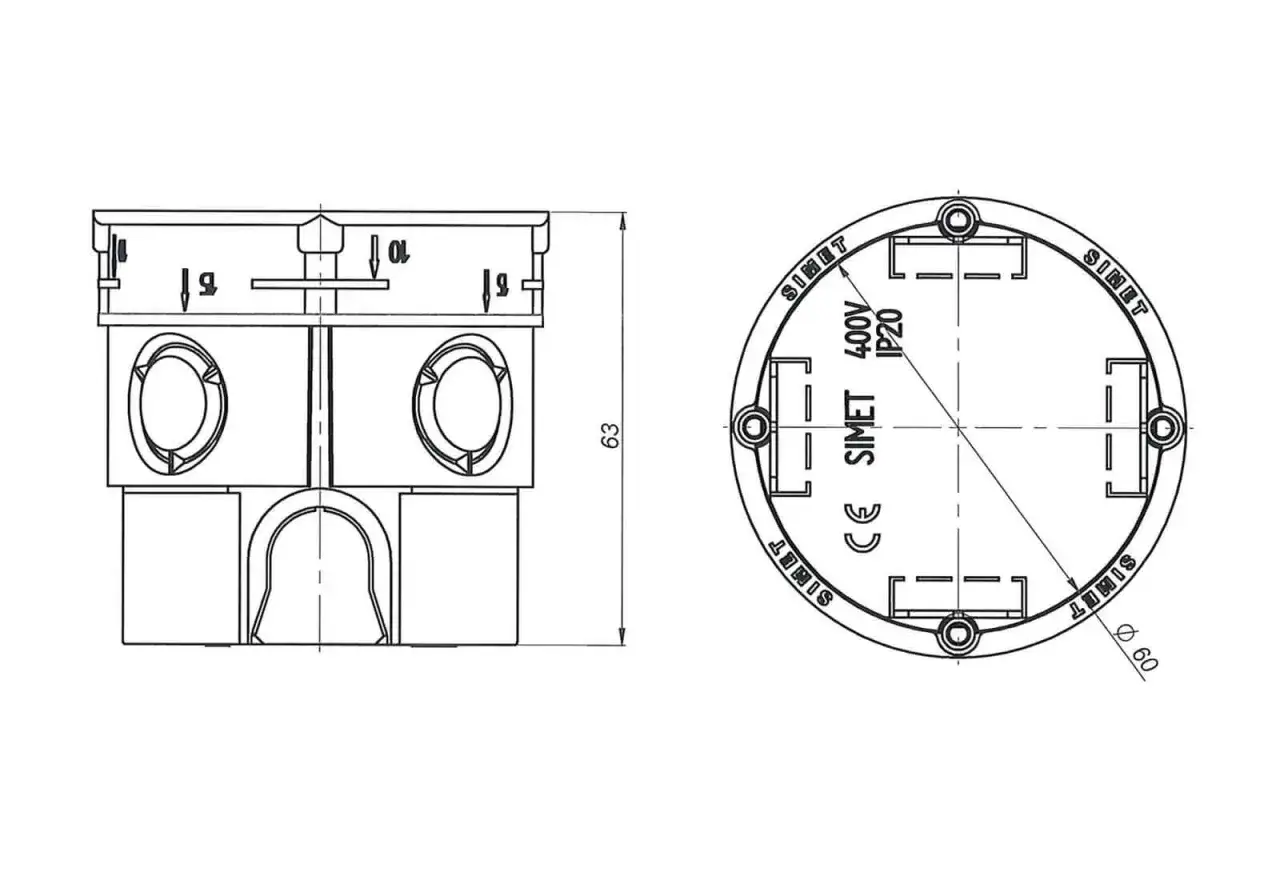

Jak czytam wymiary puszek instalacyjnych
Najkrócej mówiąc: nie ma jednego wymiaru, który pasowałby do wszystkiego. W instalacjach domowych najczęściej pracuję na trzech parametrach jednocześnie: średnicy lub formacie puszki, średnicy otworu montażowego oraz głębokości korpusu. Dopiero ten zestaw mówi mi, czy osprzęt da się osadzić równo i czy przewody nie będą ściśnięte.
| Parametr | Typowa wartość | Co to znaczy w praktyce |
|---|---|---|
| Format puszki osprzętowej | 60 mm | Najczęstszy wybór do gniazd, łączników i prostego osprzętu podtynkowego. |
| Otwór montażowy | 68 mm | To średnica otworu w ścianie, a nie korpusu puszki. Daje miejsce na osadzenie i wypoziomowanie. |
| Głębokość podstawowa | około 40-45 mm | Wystarcza przy prostych połączeniach i niewielkiej liczbie przewodów. |
| Głębokość większa | około 60 mm | Przydaje się tam, gdzie w puszce mieści się więcej żył, złączek i elementów osprzętu. |
| Puszka natynkowa | Wymiary zewnętrzne, np. 85x45x40 mm albo 118x118x68 mm | Tu patrzy się na gabaryt całej obudowy, bo nie pracuje ona w wywierconym otworze, tylko na powierzchni ściany. |
W katalogu zawsze sprawdzam, czy producent podaje wymiar korpusu, otwór w ścianie czy głębokość. To trzy różne informacje i ich pomylenie jest najprostszą drogą do poprawiania tynku albo kupowania złego osprzętu. Gdy już to rozdzielisz, łatwiej zrozumieć, skąd bierze się popularne 60 mm i dlaczego w instrukcjach tak często pojawia się otwór 68 mm.

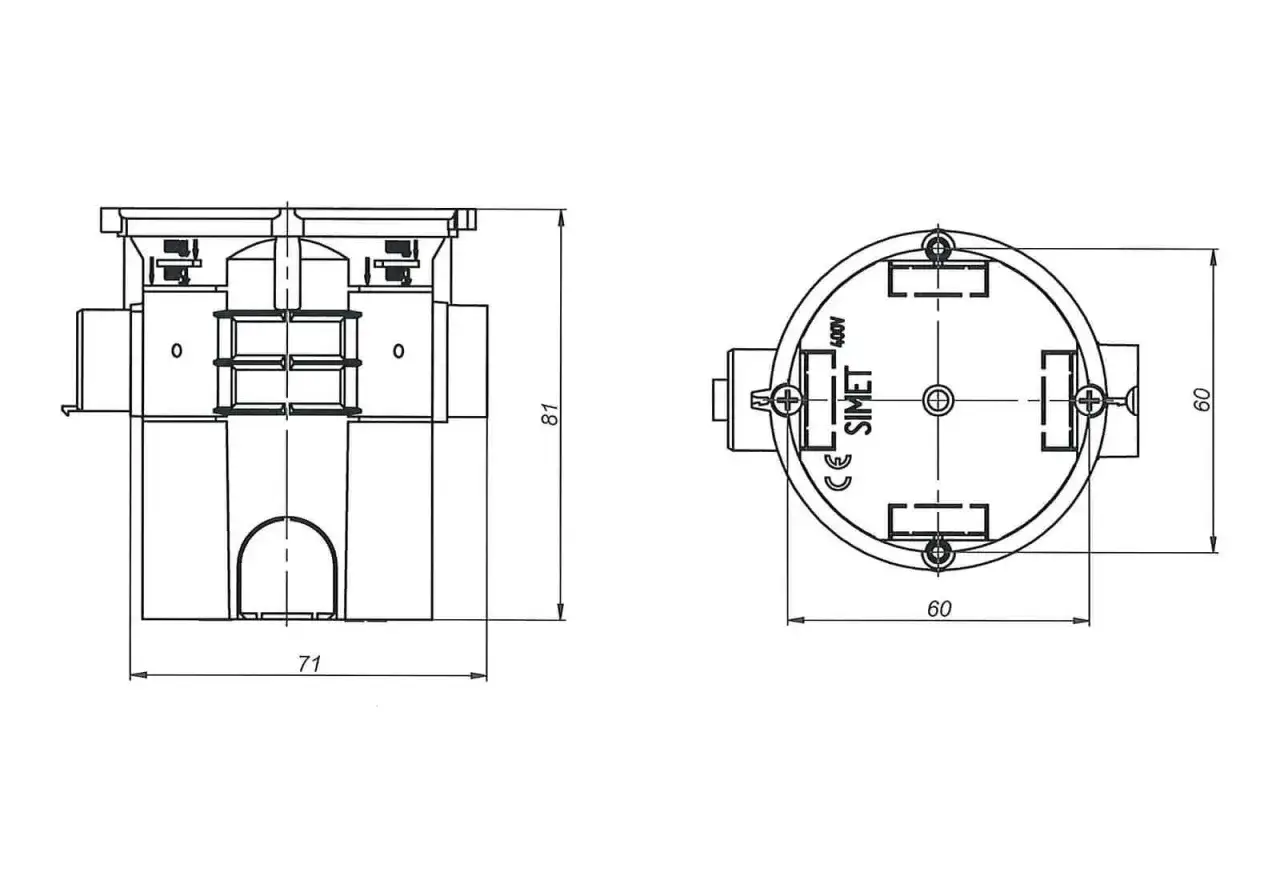

Dlaczego 60 mm i 68 mm nie oznaczają tego samego
W praktyce 60 mm to najczęściej format puszki osprzętowej, a 68 mm dotyczy otworu w ścianie. Ten drugi wymiar daje niewielki luz potrzebny przy osadzaniu, poziomowaniu i pracy w tynku lub płycie gipsowo-kartonowej. To właśnie dlatego ktoś, kto kupuje „puszkę 60”, bardzo często wierci otwornicą 68 mm.
W ścianach lekkich, takich jak g-k czy boazeria, ten zapas ma jeszcze większe znaczenie. Puszka musi wejść pewnie, a jednocześnie nie może latać w otworze, bo później osprzęt nie będzie trzymał osi. Ja zwykle traktuję to tak: 60 mm określa standardowy format elementu, a 68 mm mówi mi, jaki otwór przygotować w ścianie.
To rozróżnienie oszczędza najwięcej nerwów, bo błąd na tym etapie kończy się luźnym osadzeniem, krzywą ramką albo koniecznością poprawiania otworu. Kiedy tę różnicę mam już jasną, przechodzę do wyboru puszki pod konkretną ścianę i konkretny osprzęt.
Jak dobrać puszkę do rodzaju ściany i osprzętu
Tu nie ma jednego uniwersalnego wyboru. Inaczej podchodzę do muru, inaczej do suchej zabudowy, a jeszcze inaczej do miejsca, w którym ma się znaleźć zwykłe gniazdko, ściemniacz albo moduł sterujący. Sam wymiar to dopiero początek decyzji.
Ściana murowana
W ścianie pełnej najczęściej sprawdza się klasyczna puszka osprzętowa 60 mm. Przy prostym łączniku lub gniazdku wystarcza zwykle płytszy model, ale jeśli w środku mają się spotkać dodatkowe złączki, przewody przelotowe albo mechanizm o większej głębokości, lepiej od razu wybrać wersję głębszą. Z mojego doświadczenia to jedna z tych rzeczy, na których nie warto oszczędzać kilku milimetrów.
Płyta g-k i zabudowy lekkie
W lekkiej zabudowie liczy się stabilne mocowanie. Puszka musi dobrze złapać płytę, dlatego ważne są skrzydełka lub łapki montażowe, a nie tylko sam format. W takich miejscach z reguły przygotowuję otwór 68 mm i sprawdzam, czy korpus nie będzie kolidował z wełną, stelażem albo dodatkowymi przewodami. Jeśli puszka ma pracować w ciasnej zabudowie, wolę dać jej więcej miejsca niż potem walczyć z naprężeniem przewodów.
Przeczytaj również: Z której strony faza w gniazdku - Lewa czy prawa? Sprawdź fakty
Gniazdko, łącznik i moduł smart
Do klasycznego gniazdka i prostego łącznika standard 60 mm zwykle wystarcza. Inaczej jest przy ściemniaczach, przekaźnikach, czujnikach, sterownikach albo smart modułach. Tam w środku pojawia się więcej elementów, a przewody trzeba ułożyć tak, żeby nie naciskały na mechanizm. W takich przypadkach głębsza puszka przestaje być dodatkiem, a staje się praktycznym zabezpieczeniem przed chaosem w środku.
Jeśli dobiorę puszkę do ściany i osprzętu, montaż idzie szybko i przewidywalnie. Jeśli nie, nawet prosty punkt elektryczny potrafi zamienić się w serię poprawek, które zabierają więcej czasu niż sam wybór odpowiedniego modelu.
Najczęstsze błędy przy doborze i wierceniu
W instalacjach nie psuje najczęściej sam produkt, tylko drobiazgi na etapie przygotowania. To właśnie one decydują, czy puszka będzie siedzieć pewnie, a osprzęt da się zamontować bez siłowania się z przewodami.
- Mylenie średnicy korpusu z otworem montażowym. Skutek jest prosty: zły rozmiar otwornicy albo zbyt luźne osadzenie puszki.
- Wybór zbyt płytkiej puszki. Przy większej liczbie przewodów złączki i żyły zaczynają się gnieść, a osprzęt nie domyka się równo.
- Ignorowanie głębokości mechanizmu. Smart moduł, ściemniacz czy rozbudowany łącznik potrzebują więcej miejsca niż zwykły włącznik.
- Zbyt duży otwór w ścianie. Nawet niewielki luz daje potem problem z tynkiem, poziomem i stabilnością mocowania.
- Brak sprawdzenia typu ściany. To, co działa w murze, nie zawsze działa tak samo dobrze w płycie g-k albo w boazerii.
Najwięcej problemów wynika z pośpiechu, a nie z braku wiedzy. Gdy ktoś robi kilka punktów pod rząd, łatwo przeoczyć detal, który później wychodzi dopiero przy montażu osprzętu. Z tego powodu ja zawsze wolę sprawdzić dwa razy niż poprawiać świeżo zamkniętą ścianę.
Kiedy warto wybrać głębszą albo większą puszkę
Ja sięgam po głębszy model zawsze wtedy, gdy w puszce ma się znaleźć więcej niż prosty mechanizm i dwa przewody. W praktyce różnica w komforcie montażu jest większa niż różnica w cenie, a przy późniejszych poprawkach oszczędność znika natychmiast.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Proste gniazdko lub łącznik | Puszka standardowa 60 mm | Zwykle wystarcza na podstawowy osprzęt i kilka przewodów. |
| Więcej przewodów, złączki, rozgałęzienie | Puszka głębsza, około 60 mm | Daje zapas miejsca na ułożenie żył bez ich zgniatania. |
| Ściemniacz, przekaźnik, moduł smart | Model głębszy niż standard | Elektronika i przewody zajmują więcej przestrzeni niż klasyczny mechanizm. |
| Kilka punktów obok siebie | Układ wielokrotny 2x60 lub 3x60 | Lepiej rozplanować osprzęt od razu niż upychać wszystko w jednym korpusie. |
| Miejsce techniczne, pralnia, strefa AGD | Głębsza puszka z zapasem miejsca | Przy pralkach, suszarkach i dodatkowych obwodach łatwiej o ciasnotę przewodów. |
W pomieszczeniach technicznych, przy pralce albo w pobliżu innych urządzeń AGD ten zapas bywa szczególnie ważny. Tam instalacja często robi się gęstsza, bo obok gniazda dochodzą dodatkowe obwody, czujniki albo automatyka. Lepiej wtedy od razu wybrać większy korpus niż później liczyć na to, że przewody same „ułożą się” w środku.
Co sprawdzić przed montażem, żeby nie wracać do tej samej dziury
Zanim włączę wiertarkę, sprawdzam trzy rzeczy: typ ściany, typ osprzętu i głębokość miejsca, w którym puszka ma pracować. To prosty zestaw, ale właśnie on najczęściej decyduje, czy montaż będzie szybki i czysty, czy zamieni się w serię poprawek. W pomieszczeniach takich jak pralnia dorzucam jeszcze pytanie o miejsce na przewody i ewentualne elementy sterowania.
Jeśli masz wątpliwość co do wymiaru w konkretnym miejscu, lepiej porównać kartę produktu, typ ściany i wymagania osprzętu niż liczyć, że wszystko da się dopasować „na oko”. W praktyce to właśnie taki nawyk oszczędza najwięcej czasu, brudu i nerwów, a dobrze dobrana puszka przestaje być tematem samym w sobie i po prostu robi swoje.
