Kolory przewodów w instalacji elektrycznej nie są ozdobą, tylko systemem bezpieczeństwa. Dzięki nim można od razu rozpoznać, która żyła jest ochronna, która neutralna, a która fazowa, co ma znaczenie przy wymianie gniazdka, modernizacji rozdzielnicy i podłączaniu sprzętu AGD. W 2026 r. w nowych instalacjach obowiązuje spójny europejski układ barw, ale w starszych budynkach nadal trafiają się układy, które bez pomiaru łatwo źle odczytać.
Tak odczytasz podstawowe barwy żył w instalacji
- Zielono-żółty oznacza przewód ochronny PE i odpowiada za bezpieczeństwo obudowy.
- Niebieski jest zarezerwowany dla przewodu neutralnego N.
- Brązowy, czarny i szary to barwy żył fazowych w obwodach jednofazowych i trójfazowych.
- PEN wymaga szczególnego oznaczenia, bo łączy funkcję ochronną i neutralną.
- W starszych instalacjach sam kolor nie wystarcza, dlatego trzeba patrzeć także na opisy zacisków i wykonać pomiar.
- Przy pralce, suszarce i innym sprzęcie stojącym blisko wody nie warto zgadywać na podstawie samej izolacji.
Podstawowe barwy żył w nowej instalacji

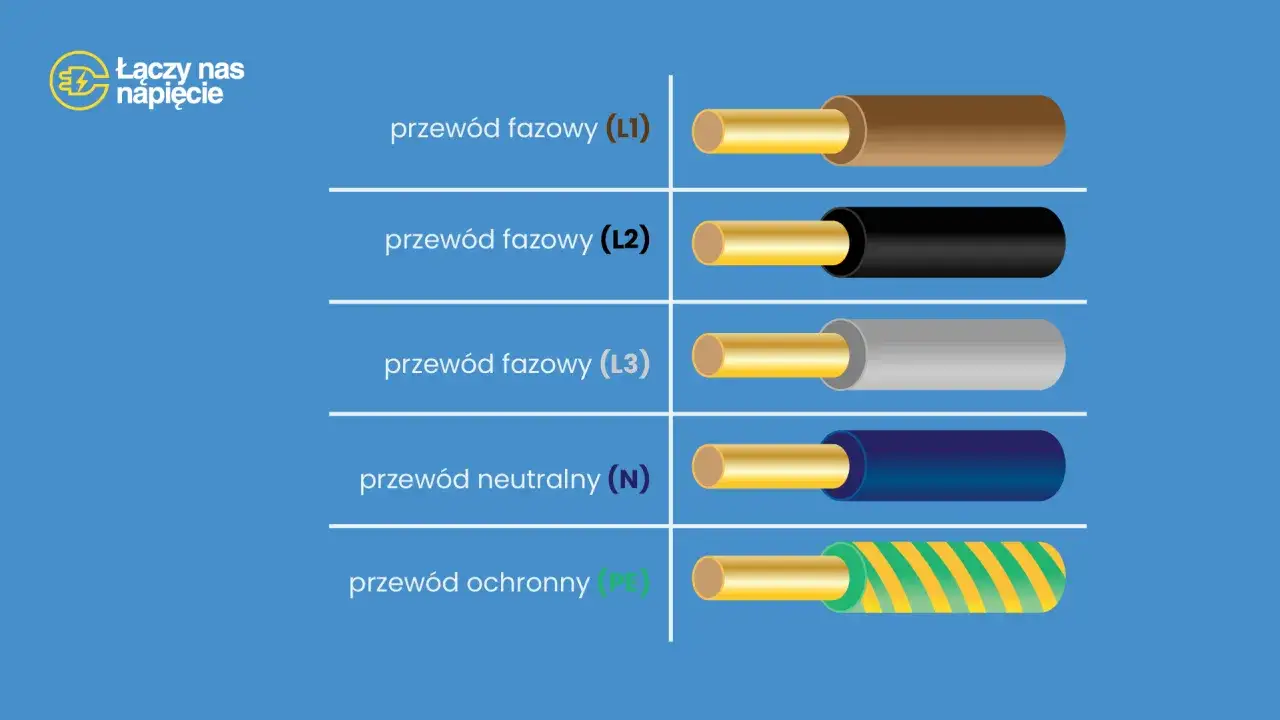

W nowych i modernizowanych instalacjach logika jest dość prosta: zielono-żółty to PE, niebieski to N, a brązowy, czarny i szary oznaczają żyły fazowe. Taki podział porządkuje pracę przy montażu osprzętu i zmniejsza ryzyko pomyłki, zwłaszcza wtedy, gdy w puszce jest więcej niż jeden obwód.
| Barwa izolacji | Oznaczenie | Rola w obwodzie | Co to znaczy w praktyce |
|---|---|---|---|
| zielono-żółty | PE | ochronna | Chroni użytkownika i obudowę urządzenia; nie jest przeznaczony do normalnego prowadzenia prądu roboczego. |
| niebieski | N | neutralna | Stanowi tor powrotny obwodu i w nowych instalacjach nie powinien pełnić innej funkcji. |
| brązowy, czarny, szary | L1, L2, L3 | fazowa | To żyły pod napięciem; w układzie trójfazowym pozwalają rozróżnić poszczególne fazy. |
| zielono-żółty z niebieskim oznaczeniem na końcach lub niebieski z zielono-żółtym oznaczeniem na końcach | PEN | łączona ochronno-neutralna | Spotykana w części starszych układów; wymaga bardzo czytelnego opisu, bo łączy dwie funkcje w jednej żyle. |
To nie jest umowny zwyczaj wykonawcy. Zasady porządkują PN-HD 308 S2 i IEC 60445, a w polskich materiałach edukacyjnych ZPE ten sam podział widać bardzo jasno. W praktyce najważniejsza lekcja brzmi jednak prościej: kolor podpowiada funkcję, ale sam nie zastępuje oznaczenia na zacisku ani pomiaru. Gdy masz tę bazę, łatwiej odczytasz też symbole przy gniazdku, rozdzielnicy i samym urządzeniu.
Jak odczytać oznaczenia przy gniazdku, rozdzielnicy i sprzęcie AGD
Kolor pomaga, ale w instalacji liczą się również symbole na zaciskach: L, N, PE, a w układach wielofazowych także L1, L2 i L3. W gniazdku jednofazowym najczęściej spotkasz fazę, neutralny i ochronny, natomiast w rozdzielnicy i przy większych odbiornikach dochodzą dodatkowe oznaczenia, które trzeba czytać razem z dokumentacją urządzenia.
- L wskazuje przewód fazowy, czyli ten, na którym pojawia się napięcie robocze.
- N to przewód neutralny, czyli tor powrotny obwodu.
- PE oznacza przewód ochronny, związany z bezpieczeństwem obudowy i odprowadzeniem prądu uszkodzeniowego.
- L1, L2, L3 rozróżniają fazy w zasilaniu trójfazowym.
- Odczytaj oznaczenia zacisków na gnieździe, puszce albo urządzeniu.
- Porównaj je ze schematem podłączenia producenta lub opisem w rozdzielnicy.
- Sprawdź ciągłość i obecność napięcia miernikiem, zamiast polegać wyłącznie na barwie izolacji.
Przy pralkach i suszarkach temat jest szczególnie ważny, bo sprzęt stoi zwykle w pobliżu wody, a wilgoć bezlitośnie pokazuje każdy błąd w ochronie. Jeśli widzisz w gnieździe albo puszce przewód opisany inaczej niż sugeruje kolor, nie zakładaj automatycznie, że ktoś zrobił to poprawnie. To prowadzi prosto do problemu starszych instalacji, bo tam kolor bywa tylko częścią prawdy.
Dlaczego stare instalacje potrafią wprowadzić w błąd
W starszych domach i mieszkaniach nie wszystko trzyma się dzisiejszego standardu. Spotyka się przewody prowadzone według dawnych praktyk, wielokrotne przeróbki bez pełnego oznaczenia i odcinki, w których ktoś później zmienił funkcję żyły, ale nie opisał tego w puszce ani w rozdzielnicy.
- Kolor bywa tylko śladem po poprzedniej naprawie, a nie wiarygodnym oznaczeniem funkcji.
- W układach starszego typu można trafić na PEN, czyli połączenie funkcji ochronnej i neutralnej.
- Niebieski przewód nie zawsze oznacza poprawnie wykonany neutralny, jeśli instalacja była przerabiana bez konsekwentnego opisu.
- Warstwy farby, taśma izolacyjna i łączenia w puszce często zaciemniają pierwotną barwę.
W praktyce to oznacza jedno: jeśli instalacja nie jest świeża albo wygląda na naprawianą po kawałku, nie można ufać samemu odcieniowi izolacji. Ja traktuję kolor jako podpowiedź, a nie dowód. Z takich niejasności biorą się najczęstsze błędy przy montażu i wymianie osprzętu.
Najczęstsze błędy, które psują bezpieczeństwo
Większość problemów nie wynika z braku wiedzy o barwach, tylko z pośpiechu. Widziałem najczęściej te same błędy: ktoś uznaje niebieski za neutralny bez sprawdzenia, używa zielono-żółtego jako zwykłej żyły roboczej albo miesza stare i nowe oznaczenia bez opisu w rozdzielnicy.
- Zamiana N z PE - sprzęt może działać, ale ochrona przestaje być pewna.
- Wykorzystanie niebieskiego jako fazy - później każdy serwis staje się pułapką.
- Użycie zielono-żółtego do innych zadań - to jeden z najgorszych błędów, bo myli funkcję ochronną z roboczą.
- Brak oznaczeń po przeróbce - szczególnie groźny, gdy obwód trafia do innej osoby po latach.
- Praca bez pomiaru - sam kolor nie pokaże, czy przewód jest rzeczywiście beznapięciowy.
Najprościej mówiąc: jeśli coś nie zgadza się z opisem zacisków, nie poprawia się tego „na oko”. Dobre nawyki instalacyjne polegają na sprawdzaniu, a nie na wierze w to, że barwa izolacji załatwia cały problem. Najłatwiej zobaczyć to właśnie przy podłączeniu pralki albo suszarki, które stoją blisko wody.
Co sprawdzić przed podłączeniem pralki lub suszarki
Przy sprzęcie AGD nie chodzi tylko o to, czy wtyczka pasuje do gniazda. W pralce i suszarce liczy się także ciągłość ochrony, poprawny tor neutralny i to, czy gniazdo ma sprawny styk PE, bo urządzenie pracuje w środowisku, w którym wilgoć i metalowa obudowa zwiększają znaczenie każdej pomyłki.
- Sprawdź, czy gniazdo ma wyraźnie podłączony przewód ochronny PE.
- Porównaj barwy żył z oznaczeniami L, N i PE na zaciskach.
- Upewnij się, że przewód zasilający nie jest nadcięty, spłaszczony ani prowizorycznie naprawiany.
- Jeśli instalacja była modernizowana, poproś o opis obwodu albo pomiar ciągłości i napięcia.
- Gdy kolory nie pasują do opisów, nie zakładaj, że ktoś zrobił to poprawnie tylko dlatego, że sprzęt działa.
W pralni wolę zachować nadmiar ostrożności niż później szukać przyczyny zadziałania zabezpieczenia albo, co gorsza, zwarcia na obudowie. Barwy izolacji są tu bardzo użyteczne, ale dopiero w połączeniu z pomiarem i czytelnym oznaczeniem dają pewność, której naprawdę potrzebujesz. Jeśli układ budzi wątpliwości, lepiej zatrzymać się na weryfikacji niż ryzykować podłączenie na próbę.
Barwy pomagają, ale to pomiar zamyka temat
Najkrócej: zielono-żółty chroni, niebieski prowadzi neutralny, a brązowy, czarny i szary zwykle oznaczają fazy. W praktyce największą różnicę robi jednak nie sam kolor, tylko zgodność z opisem zacisków, stan instalacji i poprawny pomiar przed pracą.
Jeśli trzymasz się tej kolejności, czyli najpierw odczyt, potem weryfikacja, a dopiero na końcu podłączenie, dużo rzadziej trafisz na kosztowny błąd. I właśnie to podejście jest najrozsądniejsze w domowej instalacji, szczególnie tam, gdzie pracuje pralka, suszarka albo inny sprzęt w pobliżu wody.
