W instalacji elektrycznej nie ma jednego uniwersalnego zabezpieczenia, które rozwiązuje każdy problem. Gdy ktoś mówi o rodzajach bezpieczników, zwykle ma na myśli kilka różnych aparatów, choć każdy z nich reaguje na inne zagrożenie. Poniżej porządkuję temat tak, żeby dało się go realnie wykorzystać przy doborze ochrony w domu, pralni albo małym warsztacie.
Najważniejsze informacje o zabezpieczeniach instalacji
- Do ochrony przewodów służą przede wszystkim wkładki topikowe i wyłączniki nadprądowe, a do ochrony ludzi wyłączniki różnicowoprądowe.
- RCD nie zastępuje zabezpieczenia nadprądowego, bo nie chroni przed przeciążeniem ani zwarciem.
- W domowych obwodach najczęściej spotyka się charakterystyki B i C, a dla ochrony dodatkowej zwykle stosuje się 30 mA.
- Przy urządzeniach z elektroniką znaczenie ma typ RCD: A, F albo B, zależnie od tego, jakie prądy upływu mogą się pojawić.
- W pralni, kuchni i pomieszczeniach technicznych najlepiej działa podział na osobne obwody, zamiast jednego zabezpieczenia „na wszystko”.
Jak rozdzielam funkcje zabezpieczeń w instalacji
Największe nieporozumienie zaczyna się wtedy, gdy jednym słowem nazywa się kilka zupełnie różnych urządzeń. Ja porządkuję to prosto: jedno zabezpieczenie ma chronić przewód, inne urządzenie, a jeszcze inne człowieka przed porażeniem. To ważne, bo wyłącznik różnicowoprądowy nie zastąpi ochrony nadprądowej, a wkładka topikowa nie rozwiąże problemu prądu upływu do obudowy.
| Funkcja | Najczęstszy aparat | Co robi w praktyce |
|---|---|---|
| Ochrona przewodów | Wyłącznik nadprądowy lub wkładka topikowa | Odłącza obwód przy przeciążeniu i zwarciu |
| Ochrona ludzi | Wyłącznik różnicowoprądowy | Reaguje na prąd upływu i ogranicza ryzyko porażenia |
| Ochrona urządzeń z elektroniką | RCD typu A, F lub B, ewentualnie szybka wkładka topikowa | Lepiej dopasowuje się do charakteru obciążenia |
| Ciągłość pracy | RCBO lub podział na kilka RCD | Awaria jednego obwodu nie wyłącza całej instalacji |
W praktyce nie patrzę więc tylko na nazwę nadrukowaną na obudowie, ale na to, co dokładnie ma być chronione. Kiedy już to ustalę, sensownie dobieram sam aparat i dopiero wtedy przechodzę do wkładek topikowych, które w wielu instalacjach wciąż mają bardzo mocną pozycję.
Wkładki topikowe i ich odmiany
Wkładka topikowa działa prosto: gdy prąd przekroczy bezpieczny poziom, element topikowy się przepala i przerywa obwód. Lubię to rozwiązanie tam, gdzie liczy się wysoka zdolność wyłączania, odporność na cięższe warunki i przewidywalne zachowanie przy zwarciu. To nadal bardzo praktyczny element ochrony, zwłaszcza w większych rozdzielnicach i przy zasilaniu urządzeń o większych prądach.
| Oznaczenie | Jak działa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| gG | Ochrona ogólna przed przeciążeniem i zwarciem | Linie zasilające, rozdzielnice, obwody ogólnego przeznaczenia | To najbardziej uniwersalny wybór, ale nie zawsze najlepszy dla dużego rozruchu |
| aM | Głównie ochrona zwarciowa | Silniki, transformatory i obciążenia z wysokim prądem rozruchowym | Samodzielnie nie rozwiązuje całej ochrony przeciążeniowej silnika |
| aR / gR | Bardzo szybka reakcja | Falowniki, prostowniki, półprzewodniki, napędy elektroniczne | Tu liczy się dokładne dopasowanie do urządzenia, a nie wybór „na zapas” |
Wkładki cylindryczne spotyka się w popularnych rozmiarach 10 x 38 mm, 14 x 51 mm i 22 x 58 mm, a ich prądy znamionowe mogą sięgać od 0,25 A do 125 A. W większych rozdzielnicach pojawiają się też wkładki NH, które lepiej znoszą cięższe warunki i duże prądy zwarciowe. W pralni przemysłowej albo przy napędzie zasilanym przez elektronikę właśnie to ma znaczenie: silnik i falownik nie chcą zabezpieczenia, które odcina się z byle impulsem, ale też nie tolerują błędnego doboru.
Skoro klasyczne wkładki mam już uporządkowane, czas przejść do rozwiązania, które w domach i małych obiektach widać najczęściej, czyli wyłączników nadprądowych.
Wyłączniki nadprądowe w domowej i małej przemysłowej rozdzielnicy
Wyłącznik nadprądowy, czyli popularny „es”, chroni przewody przed przeciążeniem i zwarciem, a po zadziałaniu można go po prostu ponownie załączyć. To wygodne, ale nie znaczy, że wybór jest banalny. Patrzę tu na trzy rzeczy: prąd znamionowy, charakterystykę wyzwalania i zdolność wyłączania, czyli to, czy aparat bezpiecznie odetnie realne zwarcie w miejscu montażu.
| Charakterystyka | Typowy zakres zadziałania | Gdzie zwykle się sprawdza | Co może być problemem |
|---|---|---|---|
| B | Około 3-5 x In | Oświetlenie, gniazda, obwody ogólne | Nie lubi dużych prądów rozruchowych |
| C | Około 5-10 x In | Silniki, pompy, lodówki, urządzenia z krótkim rozruchem | W bardzo delikatnych obwodach może być zbyt „twardy” |
| D | Około 10-20 x In | Duże silniki, transformatory, odbiorniki o wysokim rozruchu | W zwykłych gniazdach domowych bywa po prostu za mało czuły |

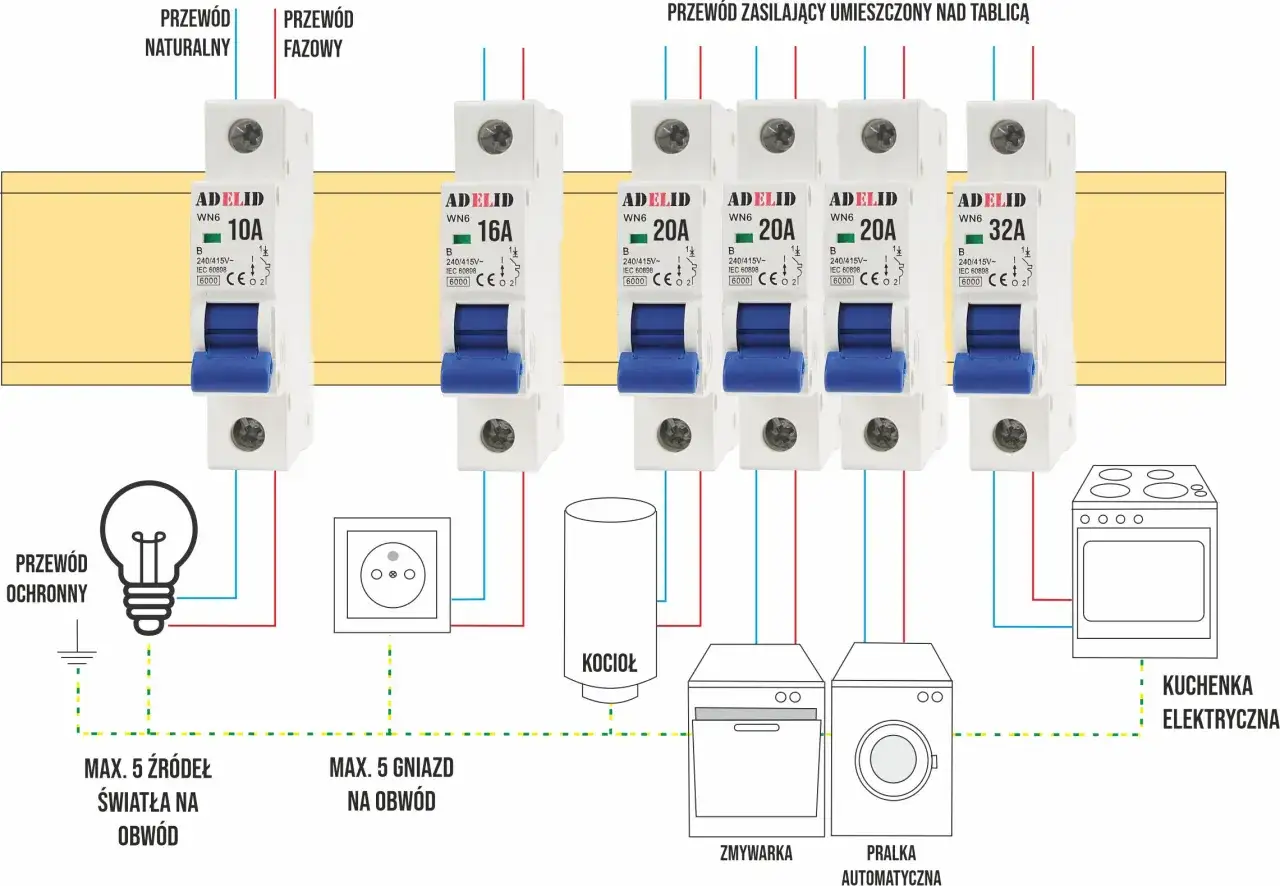

W mieszkaniach najczęściej spotyka się obwody 10 A lub 16 A, ale nie traktuję tego jak sztywnej recepty. Zawsze sprawdzam przekrój przewodu, długość linii i charakter obciążenia. W praktyce B16 dla gniazd i C16 tam, gdzie pojawia się większy prąd rozruchowy, to częsty punkt startowy, ale dopiero dokumentacja urządzenia i projekt instalacji mówią ostatnie słowo.
Warto też pamiętać, że w wielu rozdzielnicach domowych zdolność wyłączania 6 kA jest standardem, a w mocniej obciążonych układach pojawia się 10 kA. To nie jest detal kosmetyczny, tylko parametr, który decyduje o tym, czy aparat poradzi sobie z zwarciem bez ryzyka uszkodzenia. Gdy to mam policzone, przechodzę do ochrony przeciwporażeniowej, bo sama ochrona nadprądowa nie załatwia całego tematu.
Ochrona przeciwporażeniowa i różnicówki
Wyłącznik różnicowoprądowy reaguje na różnicę prądów między przewodem fazowym i neutralnym. Jeśli część prądu „ucieka” inną drogą, aparat odłącza obwód. To właśnie dlatego RCD chroni ludzi i ogranicza skutki prądów upływowych, ale nie zastępuje wyłącznika nadprądowego. Do ochrony przewodów służy coś innego, a do ochrony przeciwporażeniowej coś innego.
| Typ RCD | Co wykrywa | Typowe zastosowanie | Moja praktyczna ocena |
|---|---|---|---|
| AC | Sinusoidalne prądy przemienne | Proste obwody bez elektroniki | W nowoczesnych instalacjach podchodzę do niego ostrożnie |
| A | Prądy przemienne i pulsujące DC | Pralki, zmywarki, gniazda z elektroniką | Najbezpieczniejszy punkt startu w wielu domowych obwodach |
| F | Prądy jak wyżej oraz bardziej złożone przebiegi w obwodach z falownikiem jednofazowym | Pompy ciepła, niektóre napędy, urządzenia z elektroniką sterującą | Dobry kompromis, gdy elektronika pracuje ciężej niż w zwykłym sprzęcie AGD |
| B | Także wygładzone DC | Instalacje PV, ładowarki EV, UPS, automatyka przemysłowa | Najszersza ochrona, ale też zwykle najwyższy koszt i największa potrzeba precyzyjnego doboru |
W ochronie dodatkowej najczęściej pojawia się czułość 30 mA. To standardowy punkt odniesienia tam, gdzie priorytetem jest bezpieczeństwo użytkownika, na przykład w łazience, kuchni, pralni czy przy obwodach zewnętrznych. Z kolei wyższe czułości, takie jak 100 mA lub 300 mA, spotyka się częściej na poziomie głównym albo tam, gdzie liczy się selektywność i ograniczanie ryzyka pożarowego. Dla mnie ważne jest jedno: nie mieszać tych poziomów, bo one nie są zamiennikami, tylko różnymi warstwami ochrony.

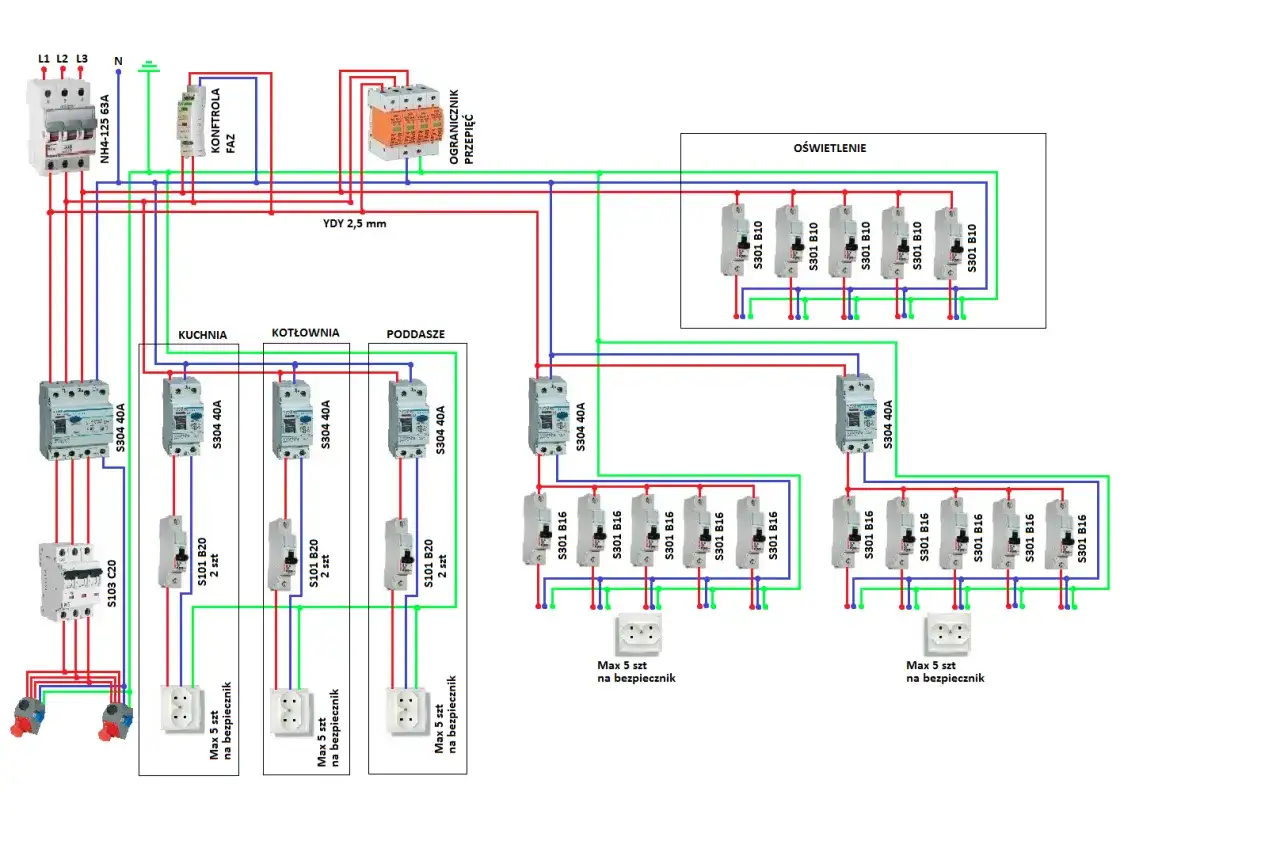

Jeśli chcę połączyć ochronę nadprądową i różnicowoprądową w jednym module, wybieram RCBO. To dobre rozwiązanie tam, gdzie jedna usterka nie powinna wyłączać pół obiektu, na przykład w pralni, w kuchni roboczej albo przy osobnym obwodzie dla urządzenia z elektroniką. Teraz pora przejść od samych typów do praktycznego doboru.
Jak dobieram zabezpieczenie do obwodu bez zgadywania
Najlepszy dobór zaczynam od pytania: co dokładnie ma chronić aparat? Dopiero potem patrzę na ampery, literę charakterystyki i cenę. W praktyce działa mi prosty schemat, który ogranicza większość błędów.- Najpierw określam rodzaj obciążenia: rezystancyjne, silnikowe, elektroniczne albo mieszane.
- Potem sprawdzam prąd roboczy i przekrój przewodu, bo zbyt duży aparat nie poprawia bezpieczeństwa, tylko przerzuca problem na kabel.
- Następnie oceniam prąd rozruchowy, czyli chwilowy skok poboru przy starcie urządzenia.
- Dobieram charakterystykę B, C albo D oraz sprawdzam zdolność wyłączania.
- Jeśli w obwodzie pojawia się elektronika, wilgoć albo podwyższone ryzyko porażenia, dokładam właściwy typ RCD.
- Na końcu myślę o selektywności, czyli o tym, by awaria jednego obwodu nie wyłączała całej instalacji.
W praktyce pomocne są też proste scenariusze. Dla oświetlenia i zwykłych gniazd najczęściej wystarcza charakterystyka B. Dla pralki, suszarki czy pompy lepiej sprawdza się B lub C, zależnie od rozruchu i dokumentacji producenta. Dla urządzeń z falownikiem lub bardziej skomplikowaną elektroniką zaczynam patrzeć na typ F, a przy poważniejszych układach, takich jak fotowoltaika, ładowarki samochodowe czy UPS, rozważam typ B. W takich obwodach nie lubię zgadywać, bo koszt błędu jest większy niż różnica między aparatami.
W pralni i pomieszczeniach technicznych szczególnie cenię oddzielenie obwodów silników, grzałek i elektroniki. Jeden wspólny aparat wygląda oszczędnie tylko na papierze. W praktyce jedna drobna usterka potrafi wtedy wyłączyć pół zaplecza, a czasem też utrudnić diagnostykę. I właśnie dlatego przy doborze zabezpieczenia bardziej ufam logice obciążenia niż samej nazwie producenta.
Najczęstsze błędy, które psują nawet dobry projekt
Tu widzę najwięcej nieporozumień. Część z nich kończy się tylko częstymi wyłączeniami, ale część naprawdę obniża bezpieczeństwo instalacji.
- Mylenie funkcji aparatów - RCD nie chroni przed zwarciem, a MCB nie chroni przed porażeniem. To podstawowy błąd, ale nadal spotykany.
- Dobór „na zapas” - większy amperaż nie oznacza lepszej ochrony. Jeśli przewód jest za słaby, problem tylko się przesuwa.
- Zbyt czuły lub zbyt szeroki RCD - jeden wspólny różnicowoprądowy na zbyt wiele obwodów może powodować wyłączenie całej sekcji przy drobnej usterce.
- Zły typ RCD do elektroniki - typ AC w obwodach z pralką, falownikiem albo zasilaczem impulsowym bywa zbyt wąski.
- Ignorowanie selektywności - jeśli najbliższy aparat nie wyłączy się pierwszy, trudno mówić o dobrze zaprojektowanej ochronie.
- Brak regularnego testu - przycisk testu na RCD nie zastępuje przeglądu, ale pomaga sprawdzić, czy mechanizm w ogóle reaguje.
Najbardziej praktyczna zasada brzmi prosto: nie dobieram zabezpieczenia od „co akurat jest w hurtowni”, tylko od rzeczywistego obciążenia i warunków pracy. To szczególnie ważne w miejscach takich jak pralnia, kotłownia czy mały warsztat, gdzie sprzęt pracuje długo, ma silniki, grzałki i elektronikę w jednym układzie. Taki obwód trzeba traktować uważniej niż zwykłe gniazdo w pokoju.
Jak czytać oznaczenia na aparacie i nie zgadywać
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: na obudowie szukam nie tylko nazwy, ale pełnego oznaczenia. Ono mówi więcej niż opis marketingowy i zwykle wystarcza, żeby rozpoznać funkcję aparatu bez domysłów.
| Oznaczenie | Co oznacza w praktyce |
|---|---|
| B16 | Wyłącznik nadprądowy charakterystyki B, 16 A |
| C20 | Wyłącznik nadprądowy charakterystyki C, 20 A |
| gG 25 A | Wkładka topikowa ogólnego przeznaczenia, 25 A |
| 30 mA typ A | Wyłącznik różnicowoprądowy o czułości 30 mA, wykrywający także pulsujące DC |
| 6 kA | Zdolność wyłączania aparatu, czyli parametr ważny przy zwarciu |
W praktyce najzdrowszy układ wygląda tak: najpierw ustalam funkcję ochrony, potem charakter obciążenia, a dopiero na końcu wybieram konkretny aparat. W domu, pralni czy małym warsztacie najlepiej sprawdzają się osobne obwody, odpowiednia charakterystyka do rozruchu i różnicówka dopasowana do elektroniki. Dobrze dobrane zabezpieczenie nie ma wyłączać się często. Ma zadziałać wtedy, kiedy naprawdę trzeba.
