Podłączenie podwójnego łącznika nie jest trudne, ale wymaga porządku w przewodach i zrozumienia, co naprawdę znajduje się w puszce. W praktyce odpowiedź na pytanie, jak podłączyć włącznik światła podwójny trzy przewody, sprowadza się do rozpoznania jednego zasilania i dwóch wyjść do osobnych obwodów. Poniżej pokazuję, jak to zrobić bez zgadywania, na co uważać i kiedy lepiej przerwać pracę.
Najpierw sprawdź, czy masz standardowy układ z fazą i dwoma powrotami
- Do zwykłego podwójnego łącznika mechanicznego trafiają 3 przewody funkcjonalne: zasilanie L oraz dwa wyjścia na lampy.
- Przewód neutralny N i ochronny PE zwykle nie wchodzą do mechanizmu, tylko są łączone poza nim.
- Zacisk wspólny oznaczony L lub COM dostaje fazę, a dwa pozostałe zaciski sterują osobnymi lampami.
- Jeśli kolory przewodów są nietypowe, nie opieraj się wyłącznie na barwie izolacji.
- Bez wyłączonego zasilania i sprawdzenia braku napięcia nie zaczynaj montażu.
Co oznaczają trzy przewody w podwójnym włączniku
W zwykłym, mechanicznym łączniku dwuklawiszowym nie rozdzielasz zasilania „na oko”. Jeden przewód doprowadza fazę do zacisku wspólnego, a dwa kolejne odprowadzają ją do dwóch osobnych obwodów oświetleniowych. To dlatego w puszce bywa tylko trzy przewody robocze, mimo że sama instalacja lamp składa się z większej liczby żył.

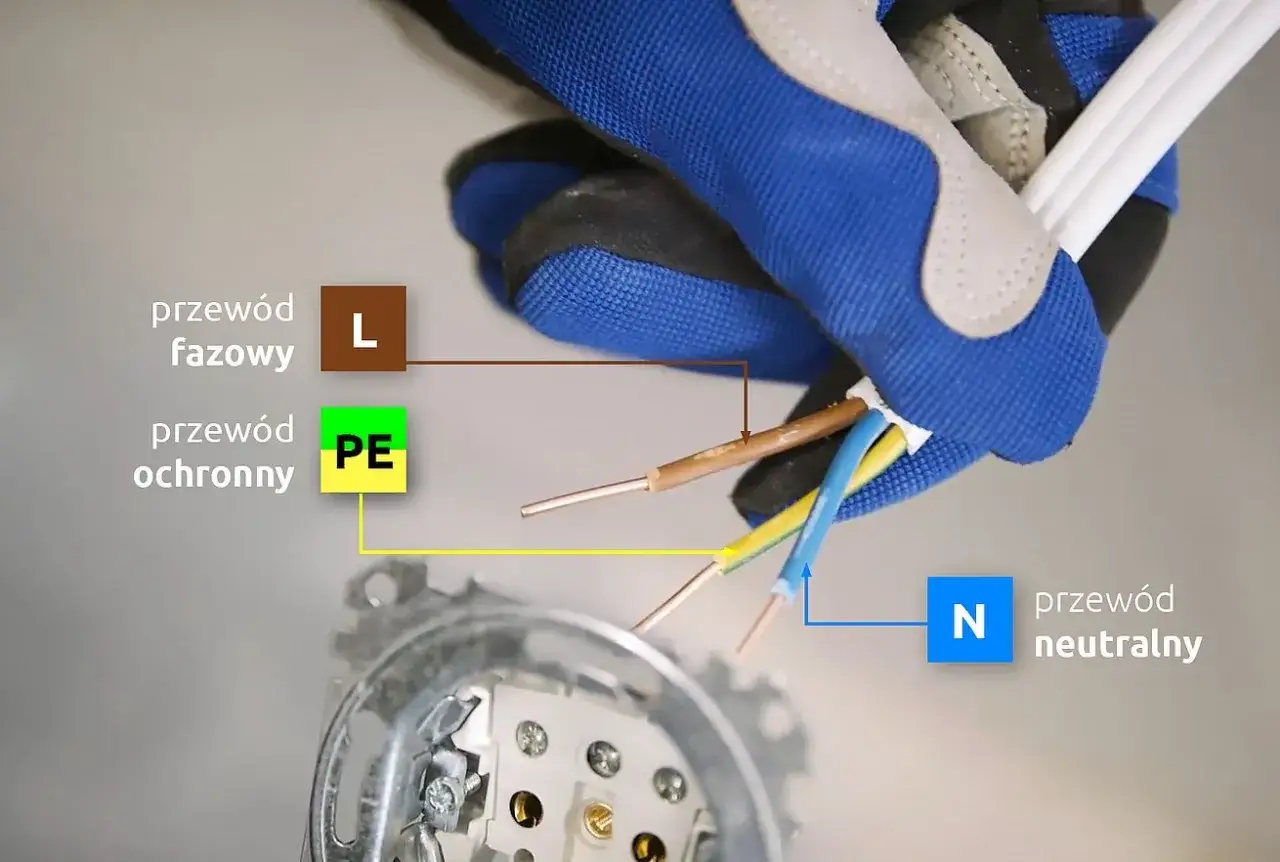

W polskich instalacjach najczęściej spotkasz brązowy albo czarny jako fazę, niebieski jako neutralny i zielono-żółty jako ochronny, ale w starszych mieszkaniach kolory potrafią zaskoczyć. Ja w takiej sytuacji nie ufam wyłącznie barwie izolacji, tylko potwierdzam miernikiem, co jest czym.
| Oznaczenie | Znaczenie | Co z nim zrobić |
|---|---|---|
| L / COM | Zacisk wspólny | Podłącz zasilanie fazowe |
| L1 / 1 | Wyjście 1 | Podłącz przewód do pierwszej lampy |
| L2 / 2 | Wyjście 2 | Podłącz przewód do drugiej lampy |
| N / PE | Neutralny i ochronny | Nie prowadź ich przez mechaniczny łącznik |
Jeśli włącznik ma tylko dwa zaciski albo brakuje czytelnych oznaczeń, nie zakładaj, że „jakoś będzie pasować” - najpierw trzeba sprawdzić typ osprzętu. Skoro już wiadomo, jak czytać układ przewodów, pora przygotować puszkę i narzędzia.
Jak przygotować puszkę i rozpoznać zaciski
Zanim dotkniesz któregokolwiek przewodu, wyłącz bezpiecznik od obwodu oświetleniowego i sprawdź brak napięcia testerem lub multimetrem. To nie jest nadmiar ostrożności, tylko podstawowy warunek pracy. Ja przy takim montażu zawsze robię też zdjęcie stanu wyjściowego - przydaje się, jeśli później trzeba wrócić do ustawienia przewodów.
Do pracy zwykle wystarczą: próbnik lub miernik napięcia, mały śrubokręt izolowany, nożyk do ściągania izolacji i ewentualnie złączki do uporządkowania przewodów w puszce. Końcówki warto odsłonić tylko na tyle, ile wymaga zacisk, najczęściej około 8-10 mm. Zbyt długi goły odcinek przewodu zwiększa ryzyko zwarcia po wsunięciu mechanizmu do puszki.
- Sprawdź, który przewód jest zasilaniem stałym.
- Odszukaj dwa przewody idące do dwóch lamp lub dwóch sekcji światła.
- Oceń, czy zaciski na osprzęcie są opisane jako L, L1, L2, COM albo oznaczone strzałkami.
- Nie zakładaj, że niebieski zawsze jest neutralny, jeśli instalacja jest stara lub była przerabiana.
Jeżeli po otwarciu puszki widzisz tylko przewody, które nie odpowiadają temu schematowi, lepiej zatrzymać się na etapie identyfikacji niż wciskać instalację w niepasujący układ. Gdy wszystko jest już rozpoznane, można przejść do samego podłączenia.
Jak podłączyć mechanizm krok po kroku
W typowym podłączeniu mechanicznego łącznika świecznikowego najważniejsza jest kolejność: najpierw zacisk wspólny, potem dwa wyjścia, na końcu montaż mechanizmu. Nie ma tu miejsca na przypadkowość. Jeśli zrobisz to spokojnie, układ jest prosty i czytelny.
- Upewnij się jeszcze raz, że zasilanie jest odłączone i nikt nie przywróci go w trakcie pracy.
- Włóż przewód fazowy do zacisku wspólnego, czyli L albo COM.
- Dwa przewody idące do lamp podłącz do zacisków L1 i L2 lub 1 i 2.
- Dokręć zaciski mocno, ale bez miażdżenia żyły - przewód ma siedzieć stabilnie.
- Ułóż przewody w puszce tak, żeby nie były napięte po wsunięciu mechanizmu.
- Załóż ramkę, włącz zasilanie i przetestuj każdy klawisz osobno.
Jeśli po uruchomieniu okazuje się, że pierwszy klawisz steruje drugą lampą, a drugi pierwszą, to nie jest awaria. Wystarczy zamienić miejscami dwa przewody wyjściowe. Taki objaw często wprowadza niepotrzebny stres, a w praktyce chodzi tylko o logikę sterowania, nie o błąd elektryczny. Po tej próbie warto już jednak przyjrzeć się typowym pomyłkom, bo to one najczęściej psują efekt.
Najczęstsze błędy, które robią różnicę
Przy podłączaniu podwójnego włącznika najwięcej problemów robią nie skomplikowane schematy, tylko drobne niedopatrzenia. Jedno źle rozpoznane włókno przewodu albo luźny zacisk potrafią sprawić, że światło działa losowo, migocze albo w ogóle nie reaguje.
- Podłączenie fazy do złego zacisku - zamiast L trafia na wyjście do lampy.
- Użycie przewodu neutralnego lub ochronnego jako „zastępstwa” dla brakującej fazy.
- Zbyt płytkie wsunięcie żyły do zacisku, przez co po włożeniu mechanizmu kontakt znika.
- Pozostawienie zbyt długiego odcinka gołej miedzi, który może dotknąć sąsiedniego przewodu.
- Zaufanie samym kolorom w instalacji, która była wielokrotnie przerabiana.
- Wciśnięcie zbyt wielu przewodów pod jeden zacisk, jeśli producent tego nie przewidział.
Najbardziej ryzykowny błąd to próba „pożyczenia” neutralnego albo ochronnego jako przewodu roboczego. Tego się po prostu nie robi - to jest niebezpieczne i niezgodne z zasadami instalacji. Jeśli w puszce układ nie wygląda tak, jak powinien, trzeba najpierw zrozumieć jego logikę, a dopiero potem go przepinać.
Kiedy ten schemat nie wystarcza
Nie każdy podwójny łącznik rozwiązuje się w prosty sposób. W części instalacji trzy przewody to za mało, bo układ jest inny niż klasyczny: masz zasilanie, ale brakuje dwóch osobnych powrotów do lamp albo osprzęt wymaga dodatkowego przewodu neutralnego. Dotyczy to zwłaszcza nowszych, inteligentnych przełączników oraz miejsc, w których instalacja była prowadzona „na skróty”.
| Sytuacja | Co to zwykle oznacza | Co zrobić |
|---|---|---|
| Masz L oraz dwa przewody do lamp | Układ jest standardowy | Podłącz mechaniczny łącznik zgodnie z oznaczeniami |
| Masz tylko zasilanie, neutralny i ochronny | Brakuje dwóch powrotów do oświetlenia | Potrzebna jest przeróbka okablowania |
| Chcesz sterować tą samą lampą z dwóch miejsc | To nie jest zwykły łącznik podwójny | Potrzebny jest łącznik schodowy lub inny schemat |
| Masz inteligentny włącznik z podświetleniem lub Wi-Fi | Często wymaga przewodu N | Sprawdź instrukcję producenta przed montażem |
W takich przypadkach nie warto na siłę dopasowywać instalacji do jednego schematu. Jeśli układ przewodów nie daje się logicznie rozdzielić na fazę i dwa wyjścia, przeróbka powinna być zrobiona po stronie instalacji, a nie przez przypadkowe mostkowanie. Gdy test elektryczny przejdzie dobrze, zostaje już tylko ostatni etap - sprawdzenie działania i zostawienie puszki w dobrym stanie.
Jak sprawdzić działanie i zostawić instalację w porządku
Po włączeniu zasilania przetestuj każdy klawisz osobno i sprawdź, czy odpowiada właściwej lampie. Jeśli układ działa odwrotnie, zamień tylko dwa przewody wyjściowe. Jeżeli światło nie zapala się wcale, najpierw sprawdź bezpiecznik, potem dokręcenie zacisków, a dopiero później sam mechanizm. Gdy zabezpieczenie wybija natychmiast po włączeniu, przerwij pracę - to sygnał, że gdzieś powstało zwarcie albo przewód trafił w złe miejsce.
Ja po takim montażu zawsze robię jeszcze jedną rzecz: oznaczam przewody cienką taśmą albo zapisuję, który klawisz steruje którą lampą. To drobiazg, ale później oszczędza czasu przy wymianie osprzętu, remoncie albo naprawie. Dobrze opisana puszka jest po prostu mniej kłopotliwa, a w instalacji elektrycznej porządek ma większe znaczenie, niż wielu osobom się wydaje.
Jeśli po kilku spokojnych próbach nadal nie masz pewności, który przewód jest który, nie przeciągaj sprawy na siłę. W takim momencie najrozsądniej jest wezwać elektryka, bo poprawne rozpoznanie przewodów jest ważniejsze niż samo przykręcenie ramki.
