W sprzęcie grzewczym i automatyce temperatura bywa ważniejsza niż sam model urządzenia. Czujnik oparty na dwóch różnych metalach potrafi pracować w wysokich temperaturach, reagować szybko i dobrze znosić trudne warunki, ale tylko wtedy, gdy jest właściwie dobrany i podłączony. W tym tekście pokazuję, jak działa termopara, gdzie ma sens w urządzeniach związanych z praniem i higieną, jak ją sprawdzić oraz jakie błędy najczęściej psują pomiar.
Najważniejsze informacje o czujniku temperatury, które warto znać od razu
- To czujnik termoelektryczny, który zamienia różnicę temperatur na niewielkie napięcie.
- Najlepiej sprawdza się tam, gdzie liczą się wysoka temperatura, szybka reakcja i odporność mechaniczna.
- W urządzeniach pralniczych częściej spotyka się NTC albo PT100, więc przy wymianie trzeba sprawdzić zgodność typu.
- Typ K jest najczęstszym kompromisem między zakresem pracy a ceną, ale nie zawsze jest najlepszy.
- Najwięcej błędów bierze się z przewodów, zakłóceń i złej kompensacji zimnego złącza.
Jak działa termopara i kiedy ma sens

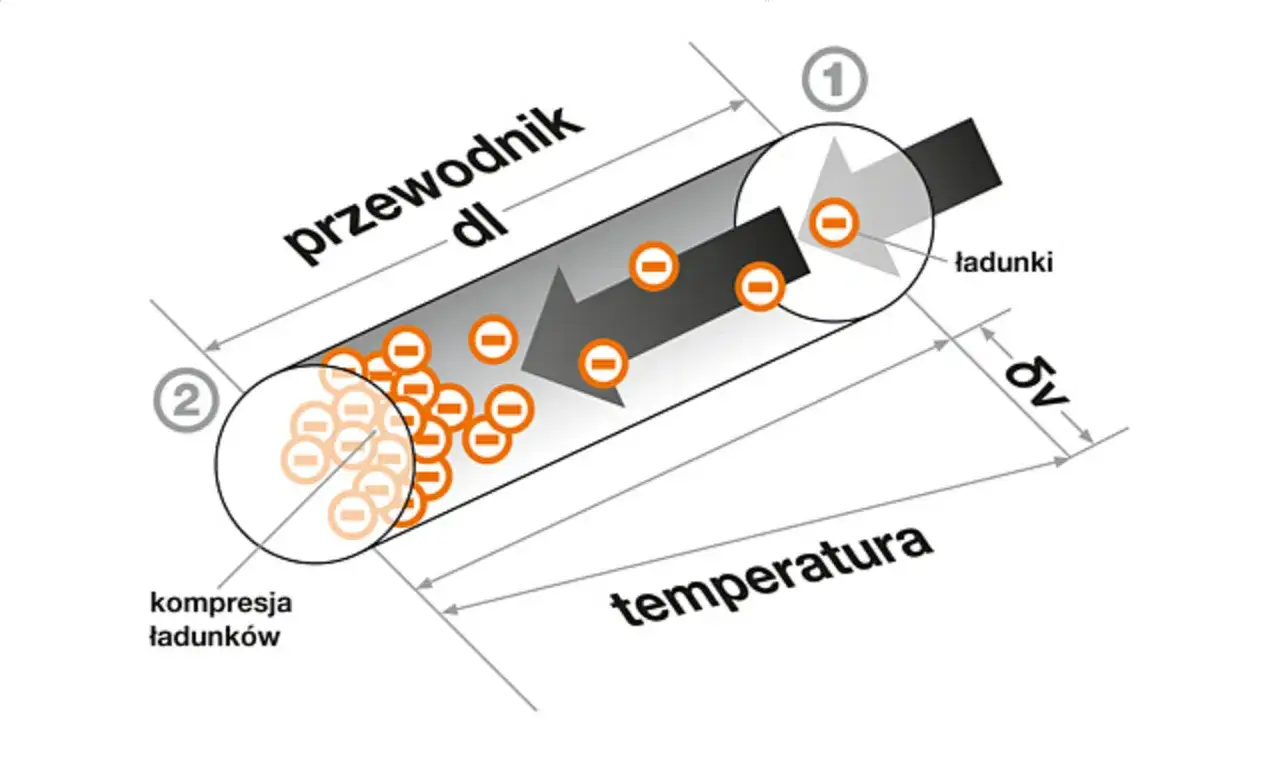

W uproszczeniu działa to tak: dwa różne przewodniki połączone w jednym punkcie tworzą układ, w którym przy różnicy temperatur pojawia się niewielkie napięcie. To zjawisko nazywa się efektem Seebecka, czyli powstawaniem napięcia w obwodzie zbudowanym z różnych metali, gdy jego końce mają różną temperaturę. Miernik nie „czyta” samego ciepła, tylko przelicza ten sygnał na temperaturę.
W praktyce ważne są dwa miejsca pomiaru: złącze gorące, które dotyka medium, oraz punkt odniesienia przy wejściu do miernika lub sterownika. Dlatego mówi się o kompensacji zimnego złącza. Jeśli elektronika nie uwzględni temperatury przewodów i złącza odniesienia, wskazanie będzie przesunięte, czasem tylko o kilka stopni, a czasem dużo bardziej.
Z mojego doświadczenia największy atut tego rozwiązania to połączenie szerokiego zakresu pracy z odpornością na trudne warunki. Minusem jest natomiast to, że sygnał jest bardzo mały, zwykle liczony w milivoltach, więc przewód, styki i zakłócenia mają realne znaczenie. To dlatego ten czujnik bywa świetny w suszarce, komorze grzewczej albo instalacji parowej, ale nie zawsze jest najlepszym wyborem do prostego pomiaru wody w pralce.
Właśnie z tego powodu przed zakupem warto najpierw sprawdzić, czy w danym urządzeniu to rzeczywiście właściwy typ pomiaru, a dopiero potem szukać zamiennika.
Gdzie ten czujnik sprawdza się w pralniach, suszarkach i instalacjach grzewczych
W serwisie maszyn pralniczych patrzę na ten temat bardzo praktycznie: nie każdy czujnik temperatury ma sens w każdym miejscu. W urządzeniach pralniczych częściej spotykam NTC albo PT100, bo dobrze radzą sobie w węższym zakresie temperatur i są wygodne w kontroli wody. Czujnik termoelektryczny wygrywa tam, gdzie jest wyższa temperatura, szybka zmiana warunków albo trudniejsze środowisko pracy.
| Obszar zastosowania | Czy to dobry wybór | Dlaczego |
|---|---|---|
| Komory grzewcze i kanały gorącego powietrza | Tak | Liczy się szybka reakcja i odporność na wysoką temperaturę. |
| Pralnie przemysłowe i urządzenia parowe | Często tak | Ważna jest stabilność przy pracy ciągłej, wilgoci i drganiach. |
| Pralka domowa do kontroli temperatury wody | Rzadziej | Tu zwykle lepiej sprawdza się NTC albo PT100. |
| Układ bezpieczeństwa palnika gazowego | To inna rola | Podobny wygląd nie oznacza tego samego zastosowania ani takiej samej funkcji. |
To ważne rozróżnienie, bo w urządzeniach z palnikiem gazowym podobny element może służyć do podtrzymania płomienia, a nie do pomiaru procesu. Dla serwisanta to drobny szczegół, ale dla użytkownika oznacza bardzo konkretny błąd zakupowy. Jeśli czujnik ma pracować przy detergentach, parze i wibracjach, w praktyce bardziej liczy się odporność osłony niż sama nazwa handlowa.
Gdy już wiadomo, gdzie ten typ ma sens, trzeba dobrać konkretną wersję: zakres, wykonanie i sposób montażu.
Jak dobrać typ, zakres i osłonę czujnika
Najpopularniejszy jest typ K, bo łączy szeroki zakres pracy z rozsądną ceną i dużą dostępnością. W katalogach spotyka się też J, T i E, a ich zakresy różnią się na tyle, że zły wybór potrafi dać odczyt pozornie poprawny, ale kompletnie nieprzydatny w praktyce. Warto pamiętać, że rzeczywisty zakres zależy również od średnicy przewodu, jakości osłony i warunków pracy.
| Typ | Praktyczny zakres pracy | Mocne strony | Słabsze strony |
|---|---|---|---|
| K | około -200 do 1372°C | Uniwersalny, popularny, dobry kompromis do wielu zastosowań. | Nie zawsze daje najlepszą dokładność w niskich temperaturach. |
| J | około -200 do 1000°C | Sprawdza się w umiarkowanych temperaturach i starszych instalacjach. | W trudnym środowisku bywa mniej wygodny niż K. |
| T | około -200 do 400°C | Dobra praca przy niższych temperaturach i stabilnych procesach. | Nie jest wyborem do bardzo gorących punktów pomiarowych. |
| E | około -200 do 700°C | Wysoka czułość w średnim zakresie temperatur. | Rzadziej spotykany w prostym serwisie. |
Poza samym typem liczy się też wykonanie złącza. Uziemione daje szybką reakcję, ale jest bardziej podatne na zakłócenia. Izolowane pracuje wolniej, za to lepiej znosi trudniejsze warunki elektryczne. Odsłonięte reaguje najszybciej, ale jest delikatne i nadaje się raczej do czystych, kontrolowanych miejsc pomiaru.
| Rozwiązanie | Kiedy wygrywa | Na co uważać |
|---|---|---|
| Czujnik termoelektryczny | Gdy potrzebny jest szeroki zakres, wysoka temperatura i szybka reakcja. | Mniejsza dokładność niż w precyzyjnych czujnikach oporowych. |
| NTC | Gdy mierzysz wodę lub średnie temperatury w pralce domowej. | Wąski zakres pracy i mniejsza odporność na skrajne warunki. |
| PT100 | Gdy potrzebujesz stabilności i dobrej powtarzalności w automatyce. | Wyższy koszt i zwykle bardziej wymagający montaż. |
Jeśli wymieniasz element w pralce, suszarce albo urządzeniu z parą, nie kupuj „podobnego” modelu tylko dlatego, że wtyczka pasuje mechanicznie. Liczy się jeszcze zakres sterownika, długość przewodu, rodzaj osłony i to, czy układ pomiarowy obsługuje właściwy standard. To prowadzi prosto do pytania, jak sprawdzić, czy wszystko nadal działa poprawnie.
Jak sprawdzić, czy pomiar jest wiarygodny
Najpierw robię prostą kontrolę wizualną: przewód, osłonę, końcówkę, złącze i miejsce przejścia kabla przez obudowę. W praktyce to właśnie tam pojawiają się przetarcia, pęknięcia izolacji i luźne styki. Jeśli czujnik pracuje w wilgoci albo przy detergentach, nawet drobne uszkodzenie potrafi wywołać skaczące wskazania.
- Sprawdź zgodność typu na obudowie, w dokumentacji albo na starym czujniku.
- Upewnij się, że przewód przedłużający jest przeznaczony do tego samego typu pomiaru, a nie zwykły miedziany kabel.
- Porównaj odczyt z drugim, sprawdzonym czujnikiem w tym samym medium.
- Przetestuj reakcję w znanych warunkach, na przykład w wodzie o temperaturze pokojowej i w wodzie podgrzanej.
- Jeśli wartość pływa przy pracy silnika lub grzałki, podejrzewaj zakłócenia albo słaby kontakt elektryczny.
Ważne jest też to, czego nie robić. Rezystancja mierzona zwykłym multimetrem nie mówi tu prawie nic, bo to nie jest czujnik oporowy. Jeśli wskazania są stale przesunięte, winna bywa kompensacja zimnego złącza, źle dobrany przewód albo po prostu niezgodny typ wejścia w sterowniku. Gdy sygnał znika całkowicie, zwykle masz do czynienia z przerwą w obwodzie, a nie z „dziwną kalibracją”.
Po takim sprawdzeniu zwykle da się już odróżnić uszkodzony czujnik od błędu instalacji, a to oszczędza najwięcej czasu.
Błędy montażowe, które psują odczyt
- Zastąpienie przewodu kompensacyjnego zwykłą miedzią na dłuższym odcinku.
- Prowadzenie kabla obok silnika, falownika, przekaźników lub przewodów grzałki.
- Odwrócenie biegunowości, przez co sterownik dostaje sygnał „w drugą stronę”.
- Zbyt płytkie wsunięcie sondy w medium albo luźny kontakt z powierzchnią pomiarową.
- Wybór gołej, szybkiej końcówki do miejsca, w którym dominuje wilgoć, chemia i drgania.
- Założenie, że każdy podobny czujnik zadziała z każdym sterownikiem bez ponownej konfiguracji.
W pralniach przemysłowych szczególnie często widzę problem z trasą przewodu. Para, detergenty i wibracje niszczą instalację szybciej, niż wiele osób zakłada na etapie montażu. Z kolei przy długich odcinkach najważniejsza staje się odporność na zakłócenia, więc lepiej poświęcić odrobinę szybkości niż walczyć z odczytem, który „tańczy” przy każdym załączeniu napędu.
Jeśli montaż jest poprawny, a pomiar nadal nie trzyma parametrów, zostaje dobór zamiennika.
Jak wybrać zamiennik i nie przepłacić
Przy wymianie kieruję się prostą zasadą: najpierw zgodność techniczna, dopiero potem cena. Prosta sonda do miernika kosztuje zwykle około 50–150 zł, solidniejszy model z osłoną i lepszym przewodem to najczęściej 150–300 zł, a wersje do trudnych warunków albo z dłuższym okablowaniem potrafią być droższe. To nadal nie są koszty, przy których warto oszczędzać na ślepo, bo źle dobrany element wróci do wymiany bardzo szybko.
- Sprawdź typ czujnika i zgodność z wejściem sterownika.
- Zweryfikuj zakres temperatur, a nie tylko ogólny opis produktu.
- Porównaj długość przewodu, średnicę sondy i rodzaj końcówki.
- Zwróć uwagę na osłonę, jeśli czujnik ma pracować w wilgoci lub przy chemii.
- Nie dopłacaj do ekstremalnie wysokiego zakresu, jeśli urządzenie pracuje tylko w umiarkowanych temperaturach.
- Jeśli masz do wyboru dwa podobne modele, w pralni przemysłowej częściej wygrywa konstrukcja trwalsza niż najtańsza.
W praktyce najważniejsze jest to, żeby zamiennik był dobrany do warunków, a nie tylko do zdjęcia w sklepie. Jeśli urządzenie pracuje przy intensywnym myciu, suszeniu, parze i drganiach, lepsza osłona i poprawny przewód dadzą większą różnicę niż kosmetycznie niższa cena. To właśnie tam najłatwiej odsiać rozwiązania „na papierze” od tych, które naprawdę wytrzymują codzienną pracę.
Co naprawdę pomaga utrzymać stabilny pomiar na dłużej
Najwięcej zysku daje nie spektakularny zakup, tylko kilka prostych nawyków montażowych. Jeśli punkt pomiaru jest czysty, przewód dobrze poprowadzony, a czujnik dobrany do temperatury i środowiska, odczyt zwykle pozostaje stabilny przez długi czas. W serwisie właśnie takie detale najczęściej odróżniają naprawę jednorazową od tej, która wraca po kilku tygodniach.
Krótko mówiąc: dobierz właściwy typ, pilnuj przewodów i nie zakładaj, że każdy sensor temperatury działa tak samo. W sprzęcie pralniczym, gdzie wilgoć, chemia i wibracje są normą, ten porządek myślenia oszczędza czas, pieniądze i niepotrzebne wymiany. Jeśli chcesz, mogę przygotować też wersję bardziej serwisową, z objawami awarii w pralce, suszarce i urządzeniach parowych.
